多工位保形涂层喷涂定位夹具结构

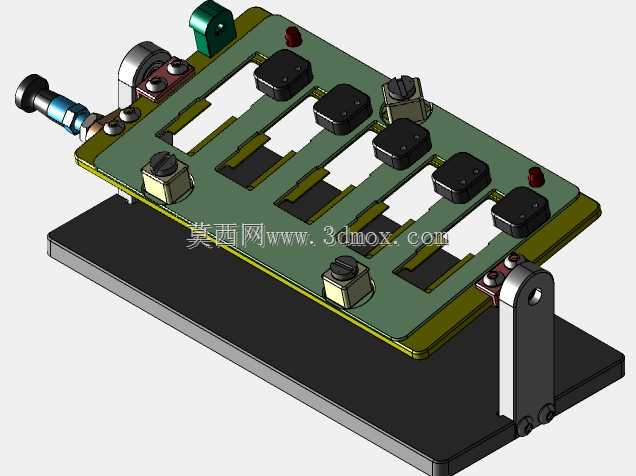

　　这套夹具主要面向电子元器件表面涂覆工序的装夹定位需求，在PCB板三防漆涂覆、电子组件表面保护层喷涂的生产场景中使用，核心作用是在涂覆作业全程对工件做精准限位，避免涂层喷涂过程中工件移位导致的涂覆区域偏移、非涂覆面误沾涂料的问题，同时配套的翻转支撑结构可以适配不同角度的喷涂作业需求，减少工件重复装夹的次数，提升单批次涂覆工序的作业效率。从结构设计逻辑来看，夹具采用底板加承载板的双层架构，底部的厚重安装底板作为整个工装的基准承托面，可直接固定在喷涂设备工作台或者流水线涂覆工位的安装位上，安装时只需对齐底板上的预留安装孔位即可完成快速定位，不需要反复调校工装水平度。上层承载板根据待加工工件的外形做了仿形镂空设计，

　　每个装夹工位的轮廓与待涂覆工件的非涂覆区域完全贴合，镂空区域刚好露出需要做涂层加工的工件表面，既保证工件放置时不会出现横向窜动，也避免工装本体遮挡需要涂覆的作业面。承载板上分布的多个快压式锁紧模块，采用凸轮式快速夹钳结构，压头位置做了软质缓冲处理，锁紧时不会刮伤工件表面，单次锁紧操作耗时不超过两秒，相比传统螺栓压紧的装夹方式，能大幅降低单工件的装夹辅助时间。承载板侧边设置的气路接口可对接车间压缩空气管路，配合承载板内部的微型气道，在涂覆作业完成后可通过定向气流吹走工件表面残留的浮尘与多余漆雾，减少涂层表面的颗粒瑕疵。两端的铰接支撑座带有角度锁止结构，可根据喷涂工艺要求将承载板在0到90度范围内调整倾斜角度，锁止后不会出现松旷晃动，

　　满足多角度喷涂的工艺需求。整套夹具的外形边界充分考虑了常规喷涂设备的作业舱室尺寸，安装后不会超出设备的有效作业范围，多工位的排布密度经过优化，在保证相邻工件喷涂时不会出现漆雾干涉的前提下，尽可能提升单批次可装夹的工件数量，平衡装夹效率与涂覆质量的需求。夹具体上的定位销与工件上的工艺孔精准匹配，重复装夹的定位精度可控制在0.1mm以内，能保证每一批次工件的涂覆区域一致性，减少因定位偏差导致的产品不良。
