柴油机燃油喷射系统喷油器结构设计

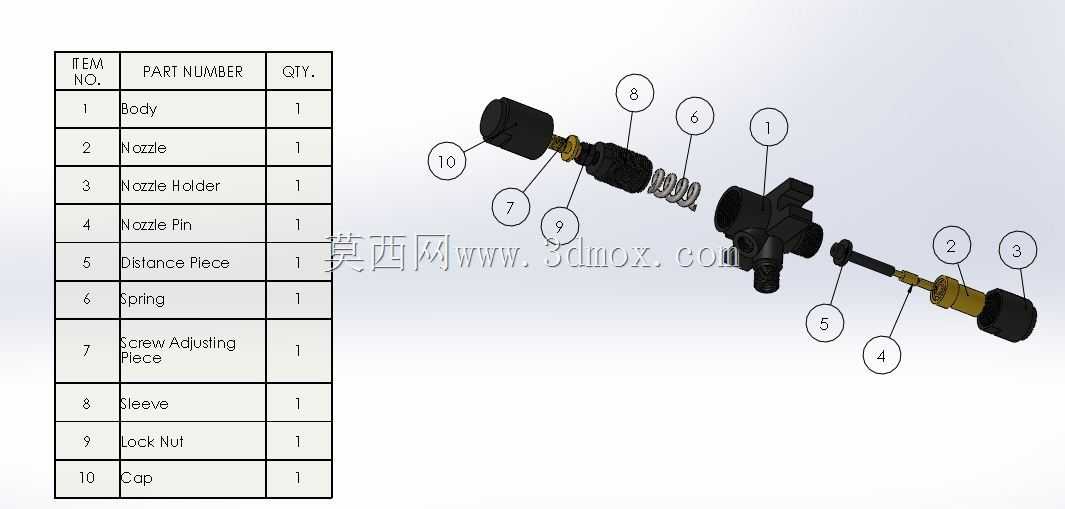

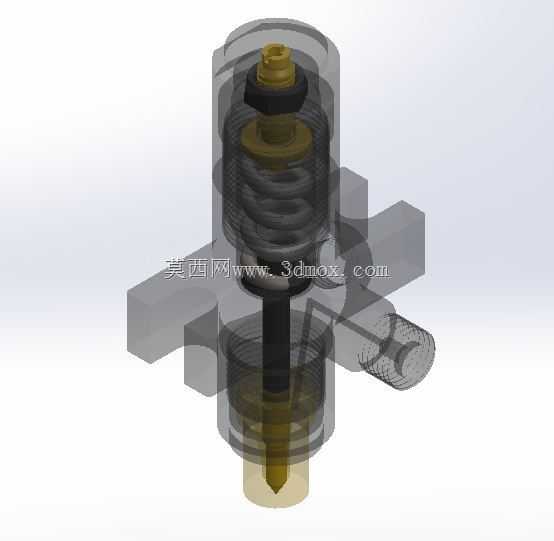

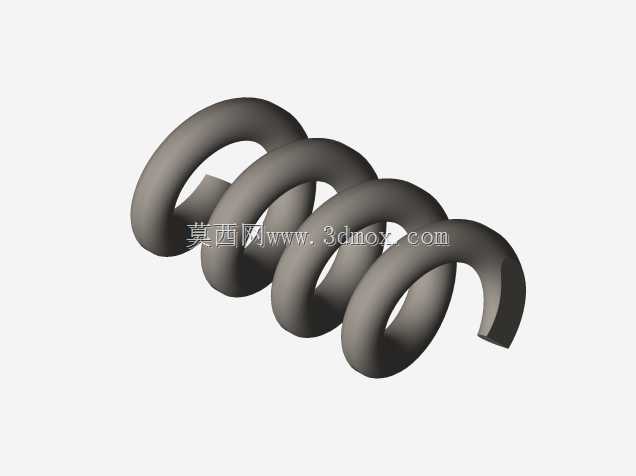

　　在柴油动力系统的燃油供给链路中，喷油器是决定燃烧效率、排放指标与动力输出稳定性的核心执行部件，其安装位置位于发动机气缸盖的喷油器安装孔内，下端喷油嘴直接伸入燃烧室顶部，上端通过高压油管连接喷油泵输出端，周边需预留高压油管接头操作空间、回油管路排布空间以及拆装扳手的作业空间，安装时需保证喷油嘴轴线与燃烧室中心的同轴度偏差控制在工程允许范围内，避免燃油喷射偏斜导致的缸内局部过热、积碳堆积问题。从结构设计逻辑来看，该喷油器采用弹簧顶紧式针阀偶件结构，上部的调压弹簧通过顶杆将针阀压紧在针阀体的密封锥面上，当高压油管内的燃油压力超过弹簧预紧力设定的开启压力时，针阀向上抬起，高压燃油通过针阀体头部的喷孔以高压雾状喷入燃烧室，

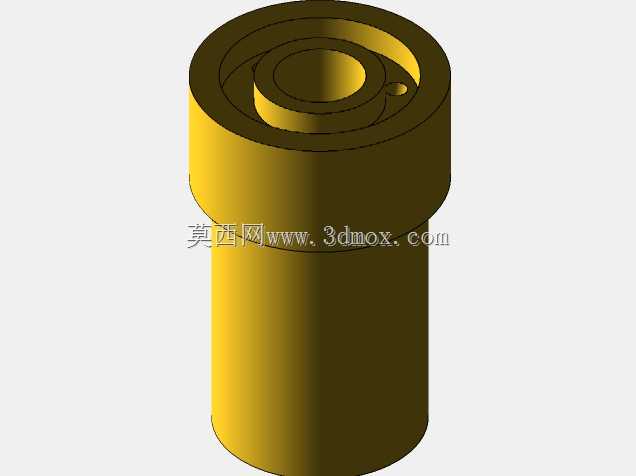

　　与压缩后的高温空气充分混合完成燃烧做功；当喷油泵停止供油、油管内压力下降至落座压力时，弹簧迅速推动针阀下落关闭密封锥面，切断燃油喷射，避免出现滴油、二次喷射等异常工况。设计过程中需要重点匹配调压弹簧的刚度与预紧压缩量，精准控制针阀的开启压力与落座响应速度，同时针阀与针阀体采用高精度间隙配合，配合间隙通常控制在微米级，既要保证针阀往复运动的顺畅性，又要避免高压燃油从配合间隙处过量泄漏，影响喷油压力的建立速度。针阀体头部的喷孔数量、孔径与喷射角度需要匹配对应燃烧室的形状与气流组织形式，保证燃油雾化后的油束贯穿距离、喷雾锥角与燃烧室空间充分适配，避免油束直接喷到气缸壁或活塞顶面上造成润滑油稀释、积碳增厚等问题。

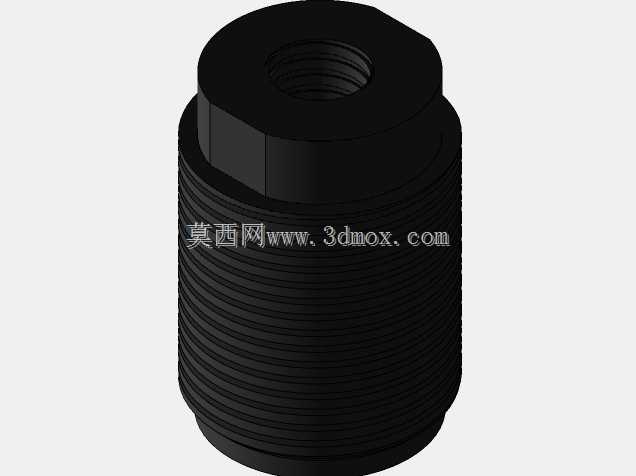

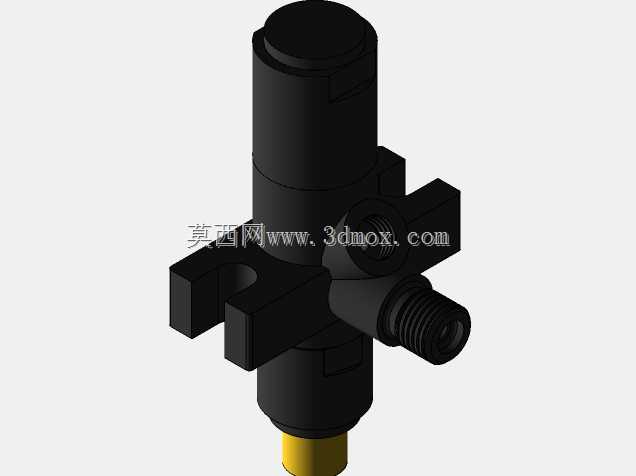

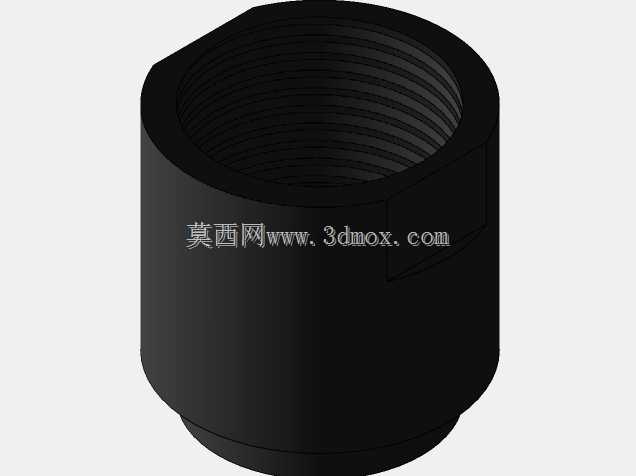

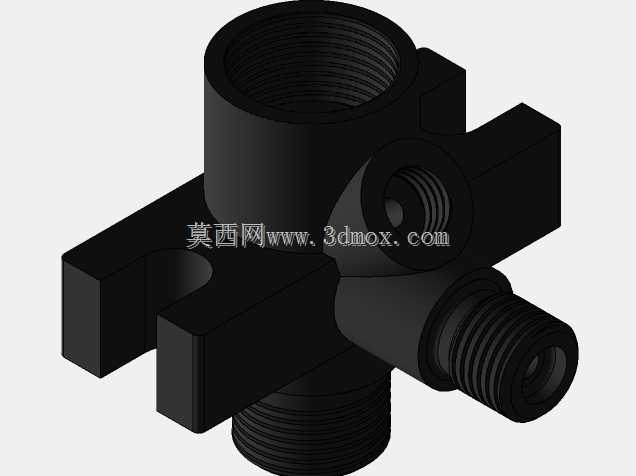

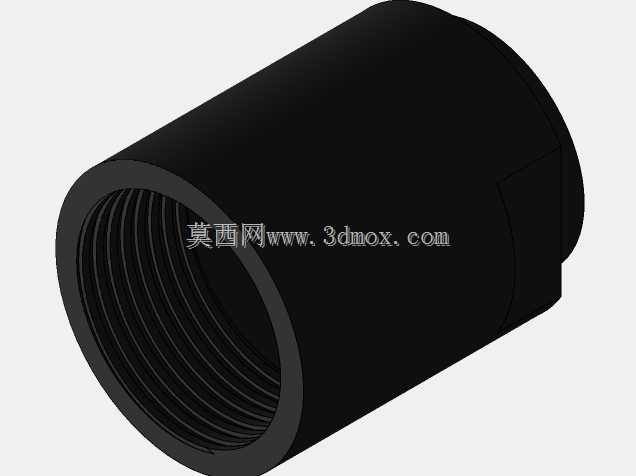

　　喷油器的上部采用螺纹锁紧结构与调压垫片组合的形式，既可以通过上部的锁紧螺母完成整体结构的紧固，也可以通过更换不同厚度的调压垫片调整弹簧预紧力，实现开启压力的校准与调试，中部的进出油接口采用标准高压油管连接结构，保证高压密封的可靠性，同时设置回油通道将针阀配合间隙泄漏的少量燃油导回油箱，避免喷油器内部压力异常升高。在实际工程应用中，这类喷油器广泛匹配中小功率直喷式柴油机，覆盖农用动力、工程机械动力、固定发电机组动力等多个应用场景，其结构可靠性直接影响发动机的冷启动性能、怠速稳定性、全负荷工况下的燃油消耗率以及尾气排放水平，建模过程中需要严格还原各零件的配合关系、运动行程与密封位置，保证后续进行运动仿真、受力分析时的参数准确性，也可为喷油器的故障拆解、维修工艺编制提供直观的三维结构参考。
