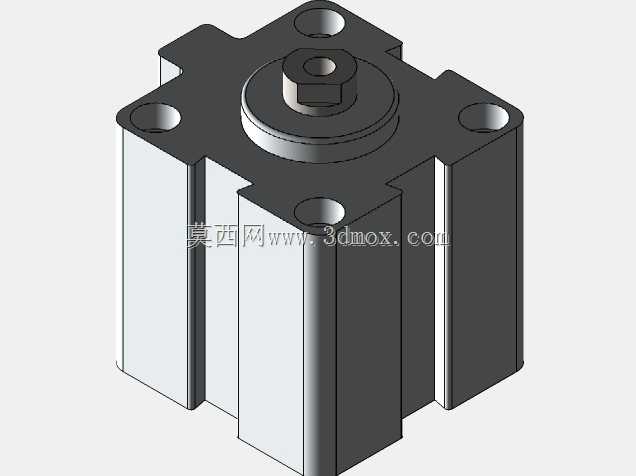

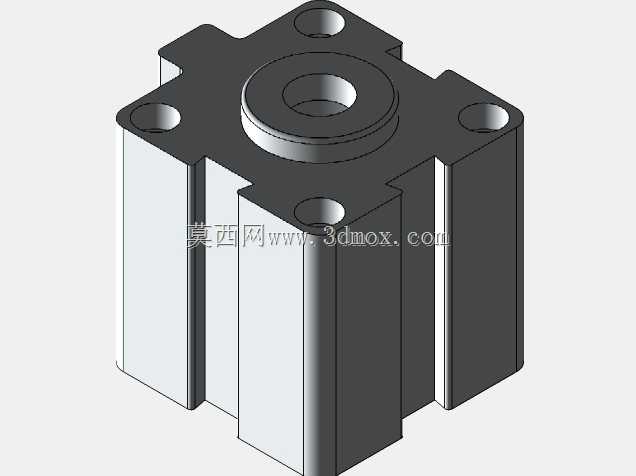

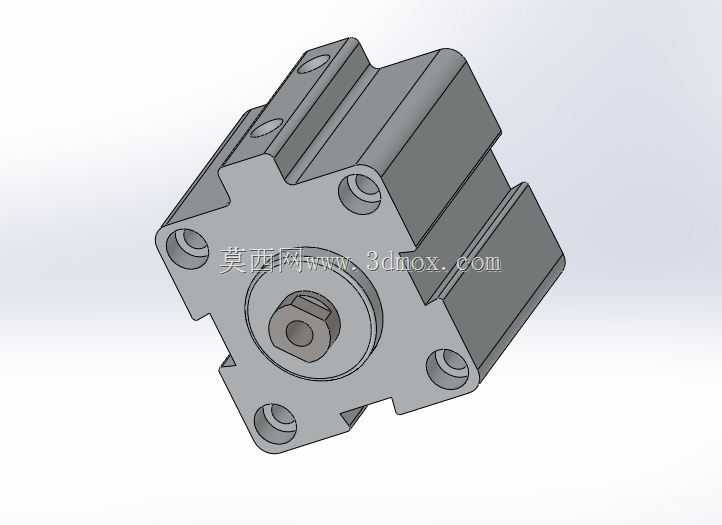

费斯托ADV系列紧凑型薄型气动气缸结构

　　这款紧凑型气动执行元件，是气动回路里最常见的直线动力输出部件，在轻工装配、电子元器件分拣、包装线工位推送、工装夹具夹紧这类对安装空间有严格限制的场景里应用极广。不同于标准拉杆式气缸的长条形结构，这类薄型气缸采用缸体与端盖一体化的紧凑设计，把整体轴向长度压缩到同缸径标准气缸的三分之一左右，不需要额外的安装支架，直接通过缸体四个角的安装孔就能锁固在设备安装板上，能大幅节省设备内部的排布空间，尤其适合多工位密集排布的自动化模组使用。从结构设计来看，这款气缸采用活塞与活塞杆一体化的同轴设计，缸体内壁做了高精度珩磨处理，配合低摩擦阻力的活塞密封件，能在0.1-1.0MPa的工作压力区间内保持平顺的往复动作，不会出现低速爬行的问题。

　　活塞杆前端采用标准外螺纹连接结构，可以根据实际工位需求搭配浮动接头、压头、吸盘座等不同的执行端配件，适配推料、夹紧、顶升、限位等不同的工位功能。缸体侧面预留了标准的气动接口位置，不管是侧面接气还是轴向接气都能兼容，方便不同排布方向的管路走线，避免管路和周边其他机构产生运动干涉。从安装边界来看，这款气缸活塞直径为50mm，额定行程长度25mm，活塞杆直径16mm，安装孔的孔位间距遵循行业通用的薄型气缸安装标准，和同规格的其他系列薄型气缸具备安装互换性，设备维护更换时不需要重新调整安装板的孔位，能大幅降低现场维护的改造成本。设计这类气缸三维模型的时候，需要重点关注安装孔的位置度公差、活塞杆与缸体安装端面的垂直度公差，

　　还有活塞运动过程中和缸体内壁的同轴度，避免实际加工装配后出现活塞杆卡滞、漏气的问题。另外还要注意密封沟槽的尺寸精度，沟槽的倒角、粗糙度都要符合密封件的安装要求，防止密封件被切边导致使用寿命缩短。在实际设备选型时，这类气缸因为行程较短，通常不会搭配额外的磁性开关支架，缸体本身预留的磁性开关安装槽可以直接固定磁感应开关，用来检测活塞的伸出和缩回位置，给设备控制系统提供到位信号，不需要额外加装外置的行程限位开关，进一步简化了工位的结构设计。这类气缸的输出推力在0.5MPa工作压力下可以达到近百公斤，足够应对大部分轻工装配、包装、检测工位的动力需求，加上本身结构简单、维护方便、成本较低，是自动化设备里应用量最大的气动执行元件之一。
