带安装底座的万向旋转支承结构

项目分类:通用机械零部件 发布时间:2022-01-13 ID:504978
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构
  • 带安装底座的万向旋转支承结构

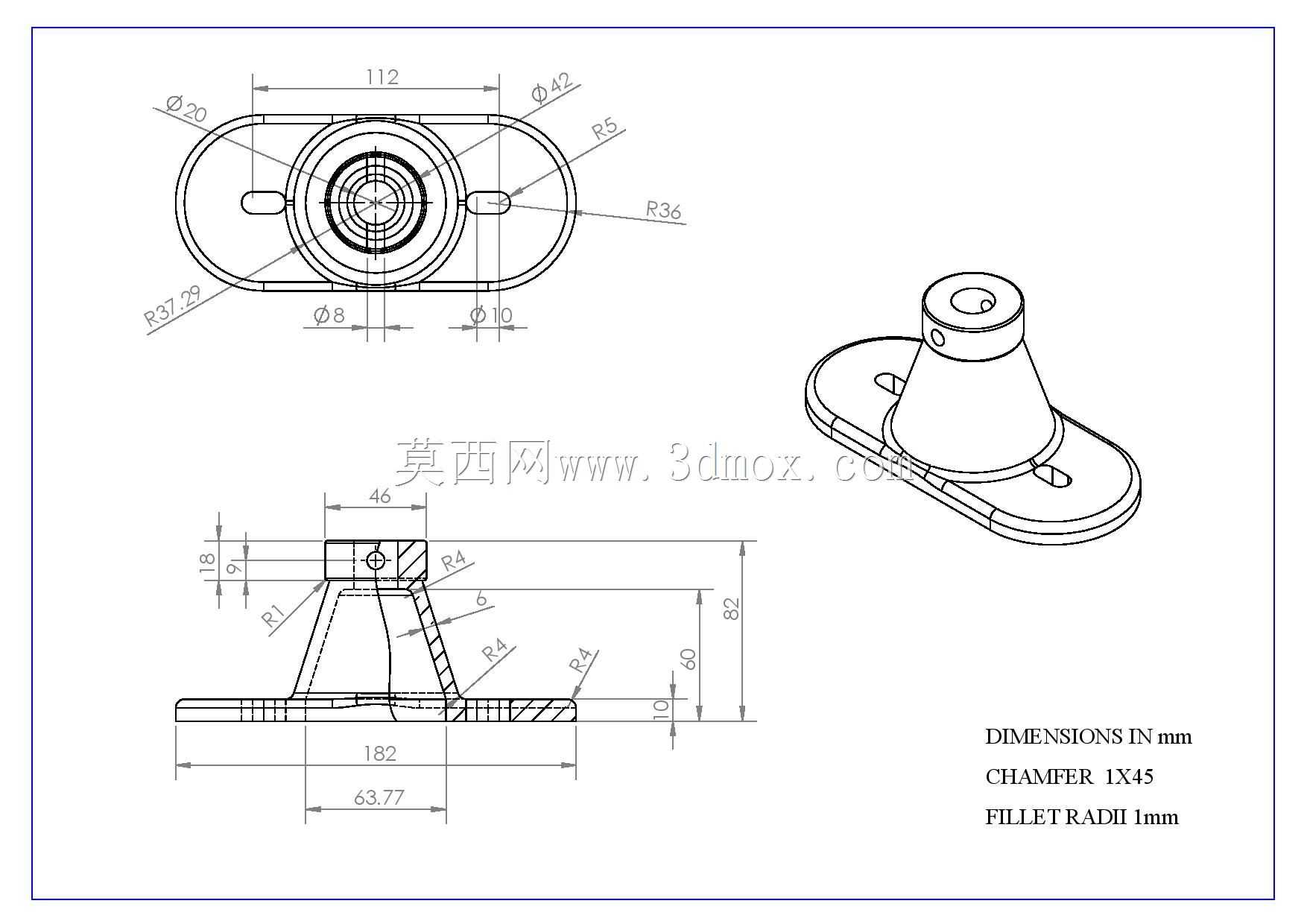

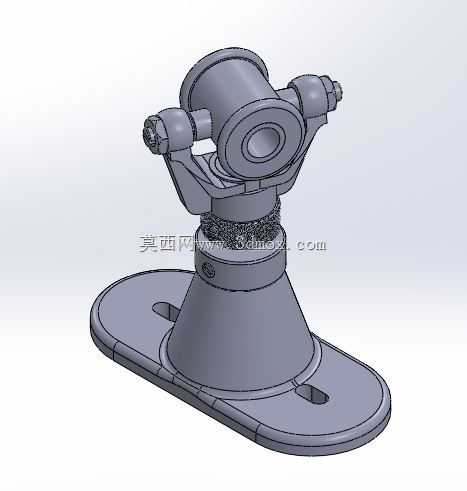

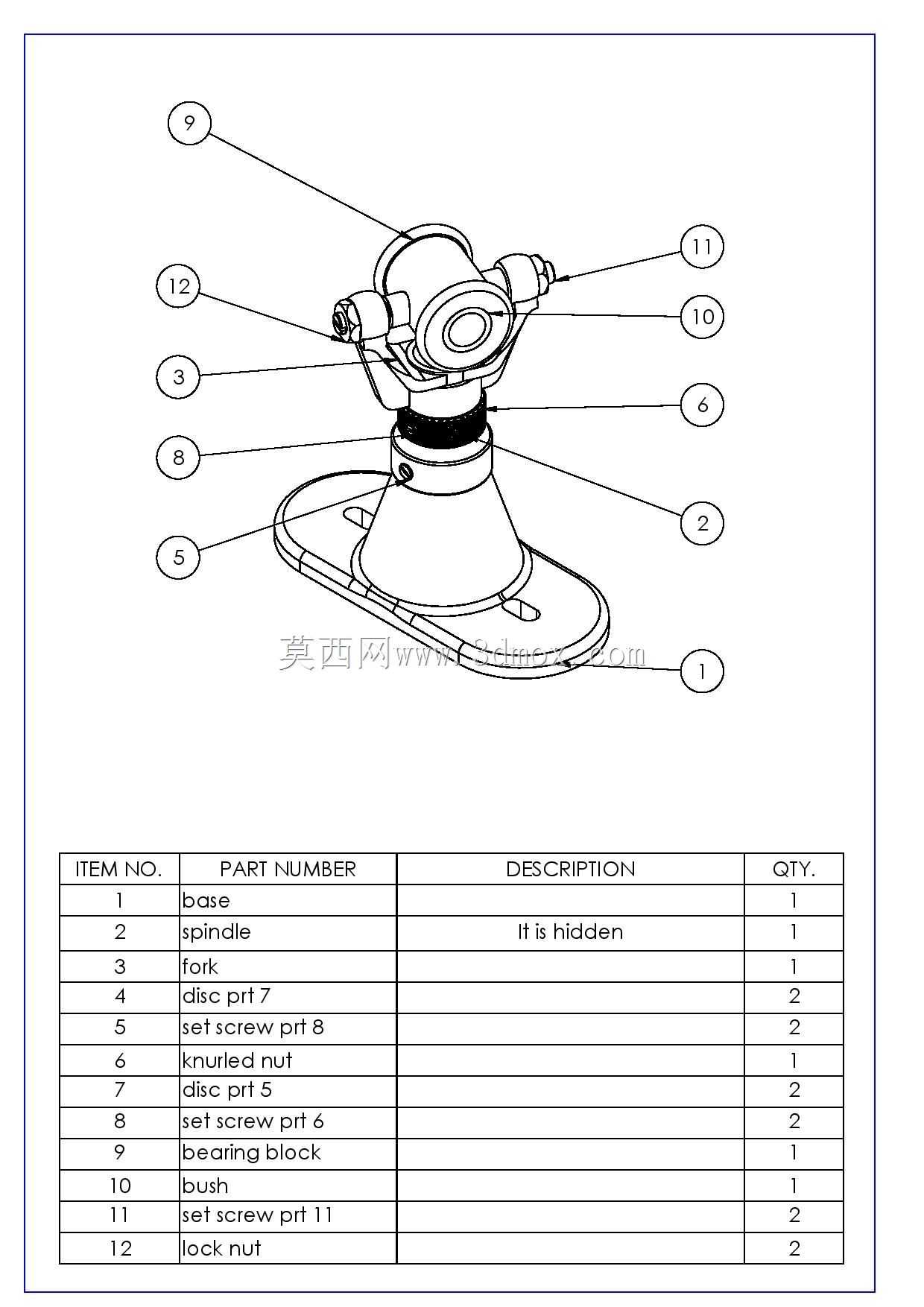

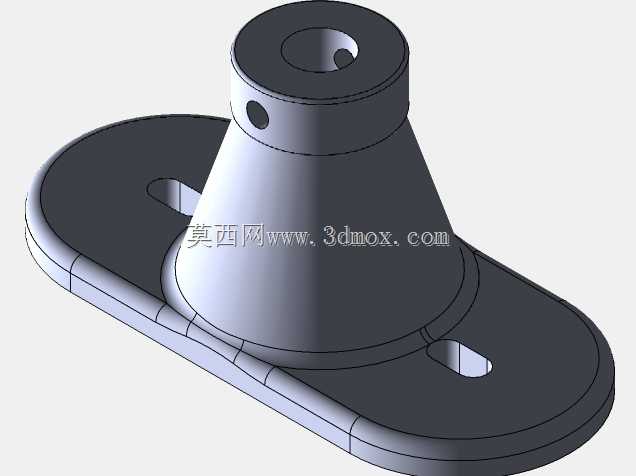

  该旋转支承结构常应用在需要多自由度角度调整的工业设备场景中,比如小型工装夹具的角度调节工位、轻型物料输送线的转向接驳模块、检测设备的探头姿态调整支架等位置,承担承载上部负载同时实现多角度转动调整的作用,可在一定角度范围内完成俯仰、回转两个维度的姿态切换,满足设备作业时的角度对位需求。结构下部采用带两个长圆形安装孔的椭圆平板底座,安装孔的长圆设计可抵消安装面的孔位加工误差,适配不同孔距的安装基面,安装时可通过螺栓穿过长孔调整固定位置,降低安装基面的加工精度要求;底座向上延伸出锥形支撑柱,锥面结构可在控制整体重量的前提下提升支撑刚性,避免上部负载产生的弯矩造成支撑柱变形,锥柱与上部转动体之间设置有减摩结构,降低回转过程中的摩擦阻力,

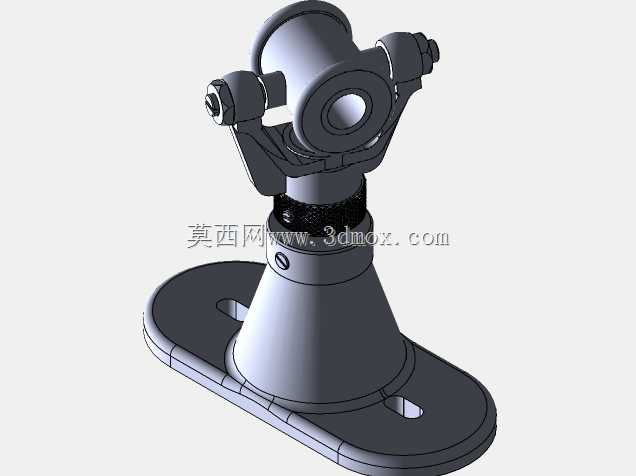

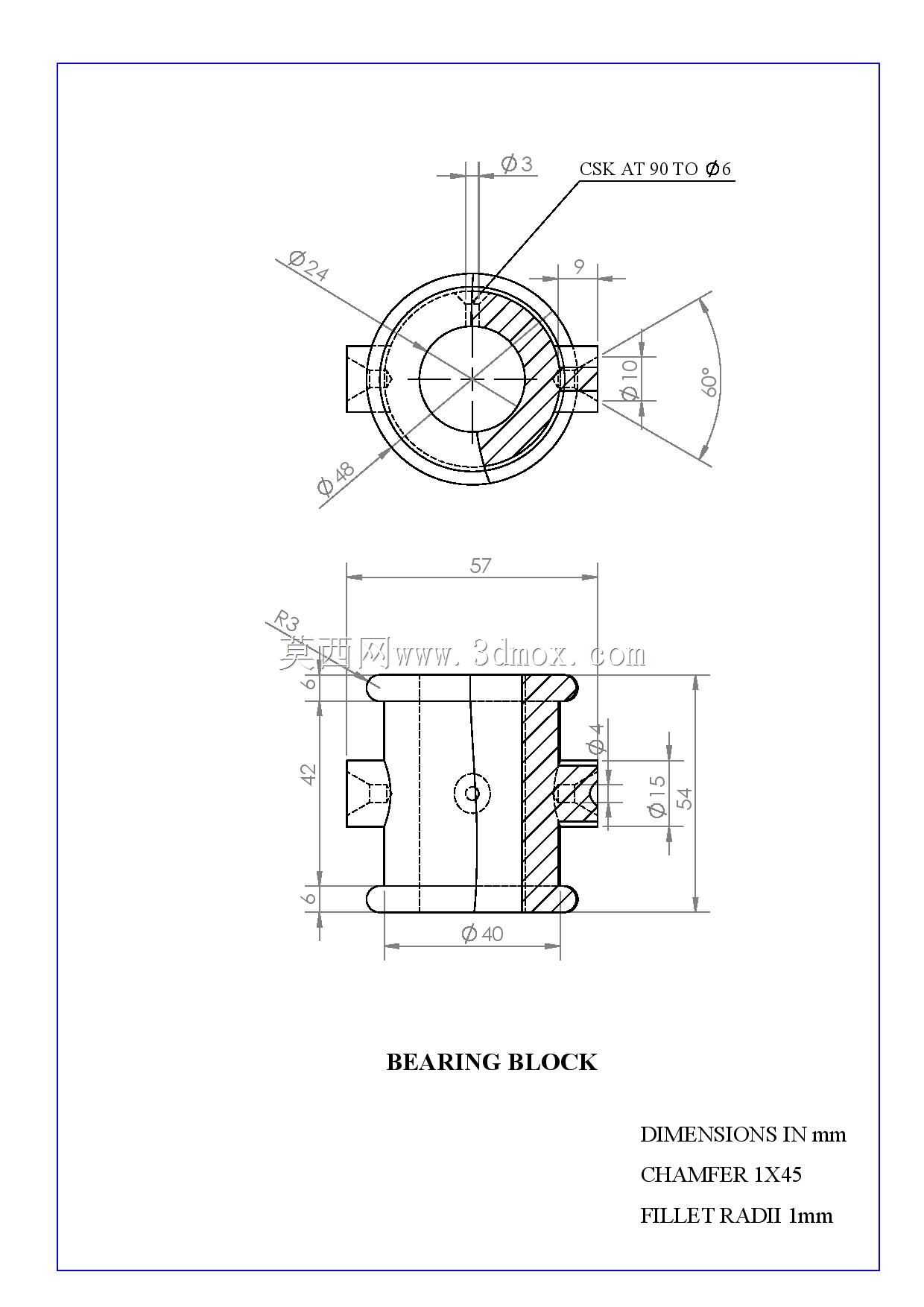

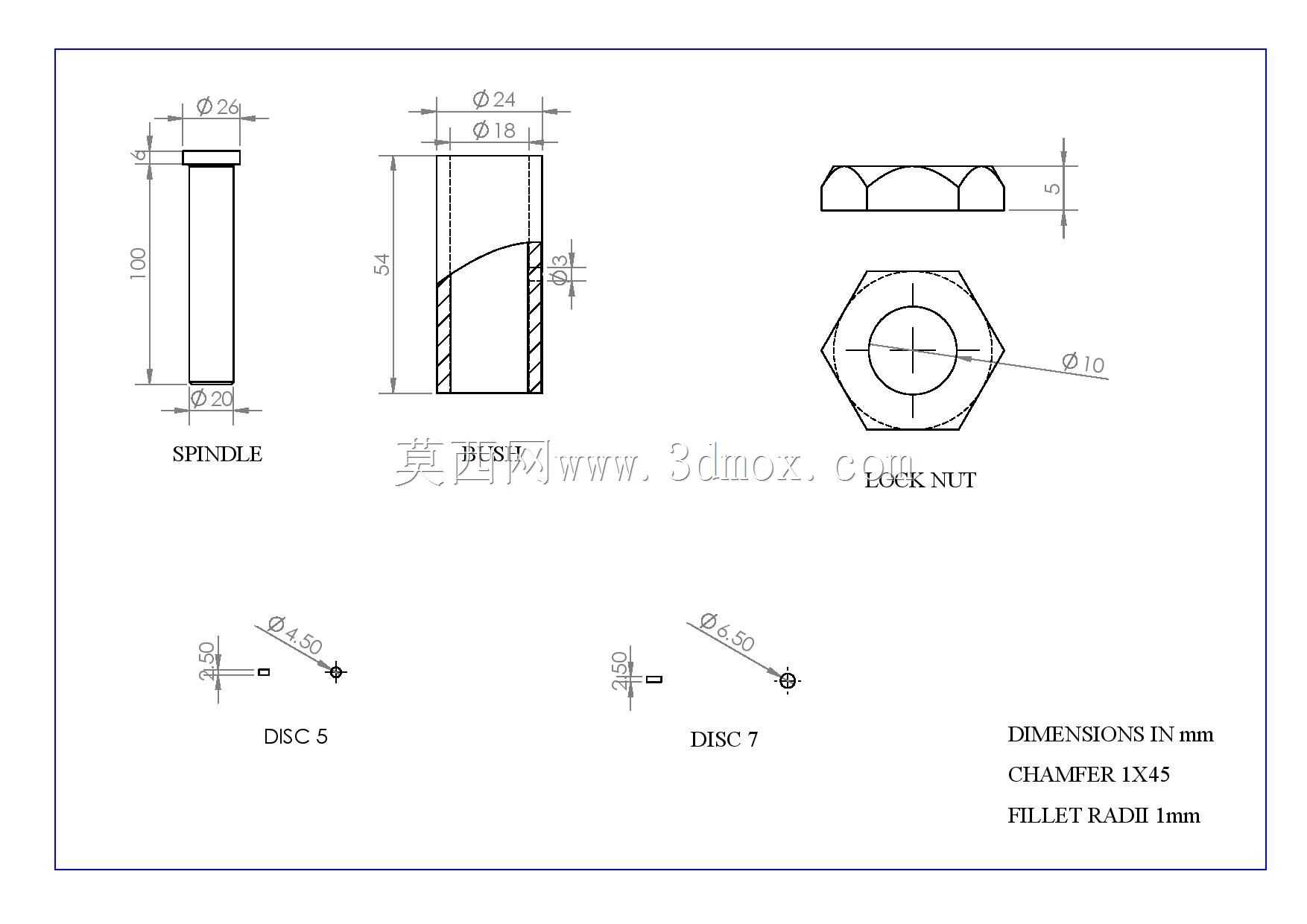

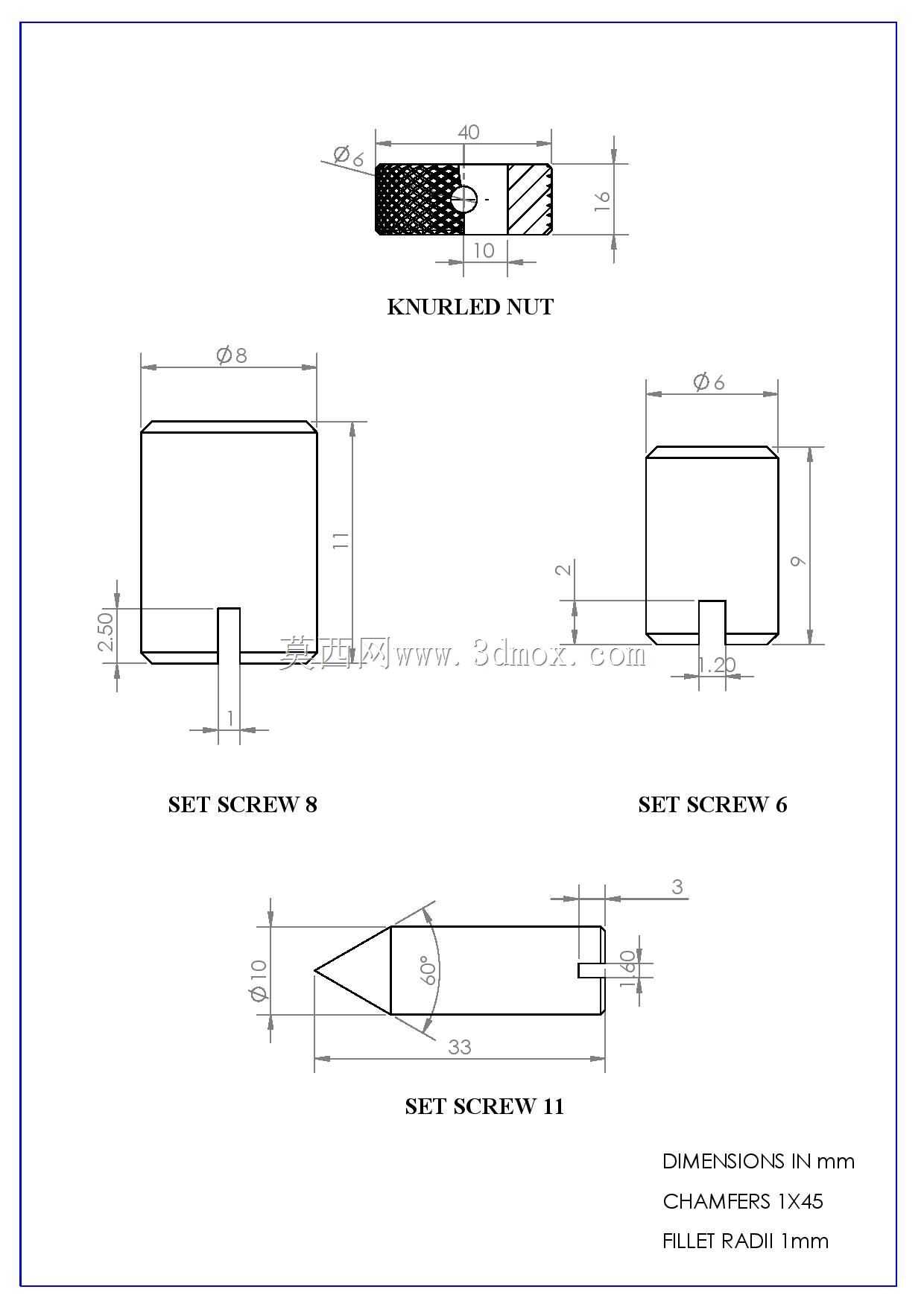

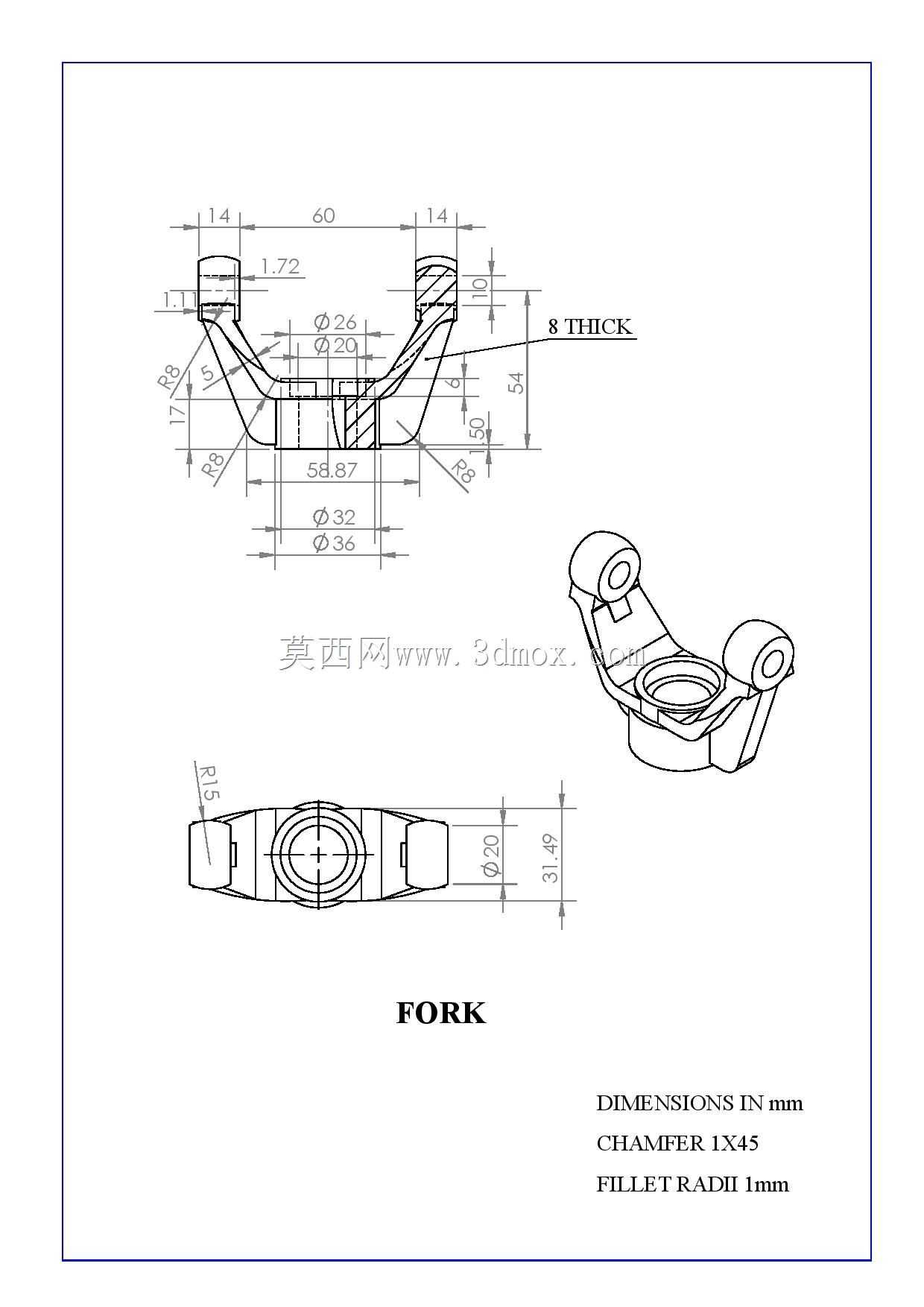

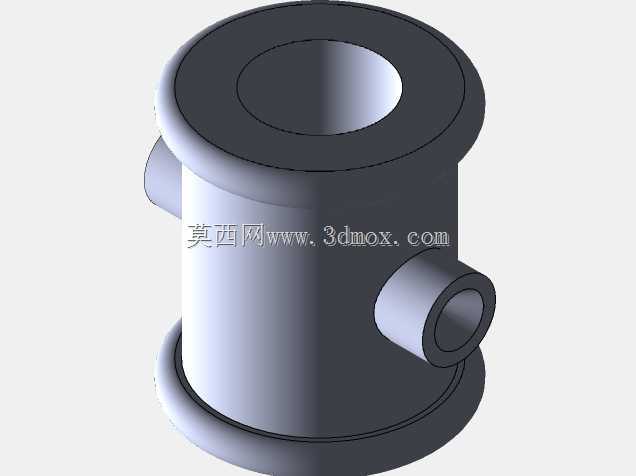

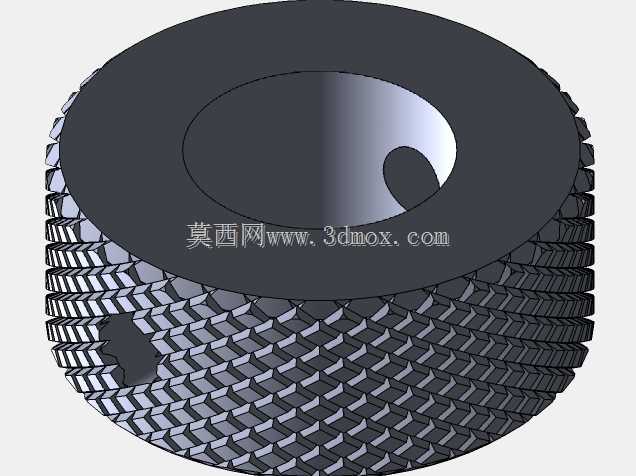

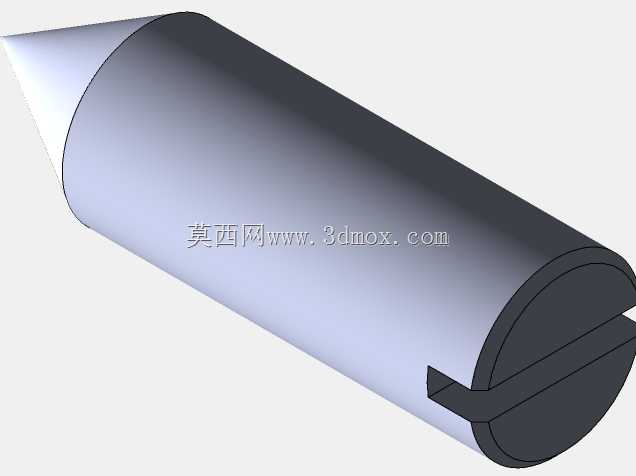

  保证转动动作顺滑无卡滞。上部的铰接回转体采用对称双铰耳布局,两侧铰耳通过销轴连接中间的回转套筒,套筒可绕铰耳销轴完成俯仰角度调整,同时整个上部组件可绕下部支撑柱的轴线完成360度回转,两个维度的转动配合可覆盖大部分作业姿态调整需求;铰耳端部设置有锁紧结构,当调整到目标角度后可通过锁紧件锁死销轴位置,避免作业过程中出现角度偏移,保证姿态稳定性。设计过程中优先考虑了负载传递路径的合理性,上部负载通过回转套筒传递到两侧铰耳,再均匀分散到锥形支撑柱上,最终通过底座平板传递到安装基面,整个传力路径无应力集中突变位置,各连接部位的壁厚根据受力大小做了差异化设计,受力较大的铰耳根部、锥柱与底座连接位置做了加厚处理,

  非主要受力区域做了适当的壁厚减薄,兼顾结构强度与整体重量控制。安装边界方面,底座的椭圆平板轮廓可适配狭窄的安装空间,长圆形安装孔的长度方向沿底座长轴布置,安装时可沿长轴方向调整固定位置,整体高度控制在紧凑范围内,不会占用过多的垂直安装空间,适配对安装尺寸有严格限制的设备集成场景;转动过程中上部套筒的最大回转半径经过核算,不会超出底座的投影范围过多,避免转动时与周边设备部件产生干涉。
