费斯托DNU系列方形法兰安装标准气缸

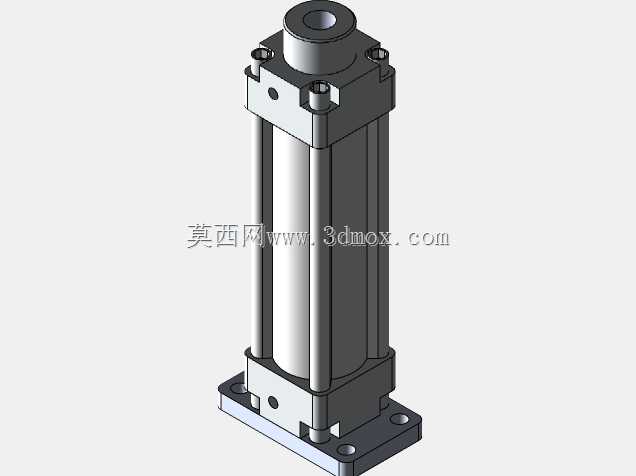

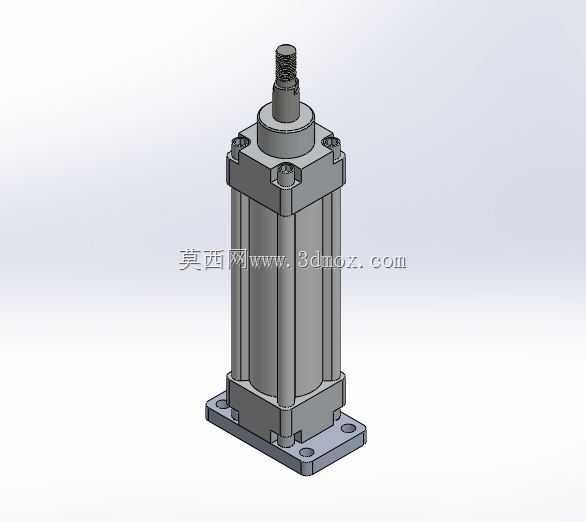

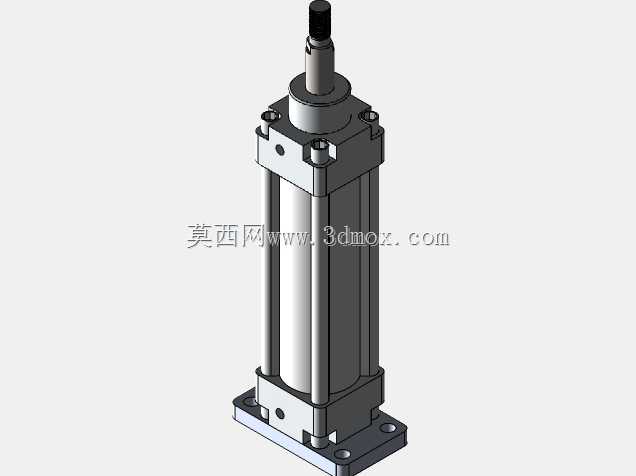

　　这款带方形法兰底座的拉杆式气缸，是气动系统里最常见的直线执行元件，在轻工包装、电子装配、普通机床上下料这类常规自动化工位里适配性极强，只要是需要稳定直线推压、顶升、移位的工位，只要气源压力稳定在常规工作区间，都能靠它完成可靠的动作输出。从结构设计来看，它采用四根拉杆拉紧前后端盖的经典结构，缸筒做了硬质阳极氧化处理，内壁粗糙度控制得很低，能减少活塞密封圈的磨损，延长整套密封组件的使用寿命；前端盖集成了带防尘圈的导向套，给活塞杆提供足够的支撑长度，避免活塞杆伸出时出现偏摆，哪怕是带轻微侧向负载的工位，只要在允许的负载范围内，也不会出现卡滞或者密封过早损坏的问题。安装端采用方形法兰底座设计，四个安装孔位对称分布，

　　安装时直接把法兰面贴合在设备安装立板或者台面上，穿入螺栓锁紧即可，对中难度比脚架安装更低，适合需要气缸输出轴与安装面严格垂直的工位，比如压装小零件、推送工装板定位这类对动作同轴度有要求的场景。尺寸参数上，这款气缸的缸径为40mm，对应额定气源压力下的理论输出推力足够应对几十公斤级的推压负载，100mm的行程长度刚好覆盖大多数短行程往复动作的需求，既不会因为行程过长导致活塞杆伸出时刚性不足，也不会因为行程过短限制工位动作范围；活塞杆直径为16mm，表面做了镀硬铬处理，硬度高、耐磨性好，长期往复运动也不容易出现划痕导致漏气。设计建模的时候，要特别注意几个关键配合尺寸：端盖与缸筒的配合止口公差、导向套与活塞杆的配合间隙、拉杆的孔位同轴度，

　　这些尺寸如果控制不好，组装后很容易出现活塞卡滞、漏气、动作不畅的问题；另外法兰安装面与活塞杆轴线的垂直度公差也要严格控制，不然安装后活塞杆会承受额外的侧向力，大幅缩短气缸的使用寿命。实际选型应用的时候，要结合工位的实际负载计算安全系数，不要让气缸长期在满负载状态下工作，同时要配合气源处理三联件使用，保证气源清洁干燥，避免杂质进入缸筒磨损密封件；如果是在多粉尘或者有切削液飞溅的工位，还要额外给活塞杆加装防护套，避免杂质附着在活塞杆表面被带入导向套，造成密封损坏。
