滑动式可调角度测量斜角规结构

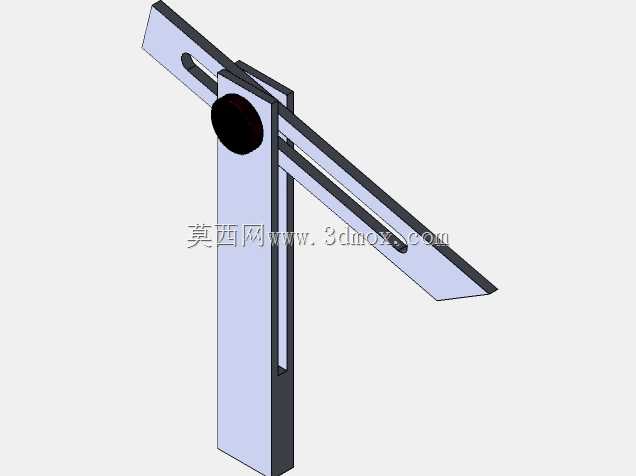

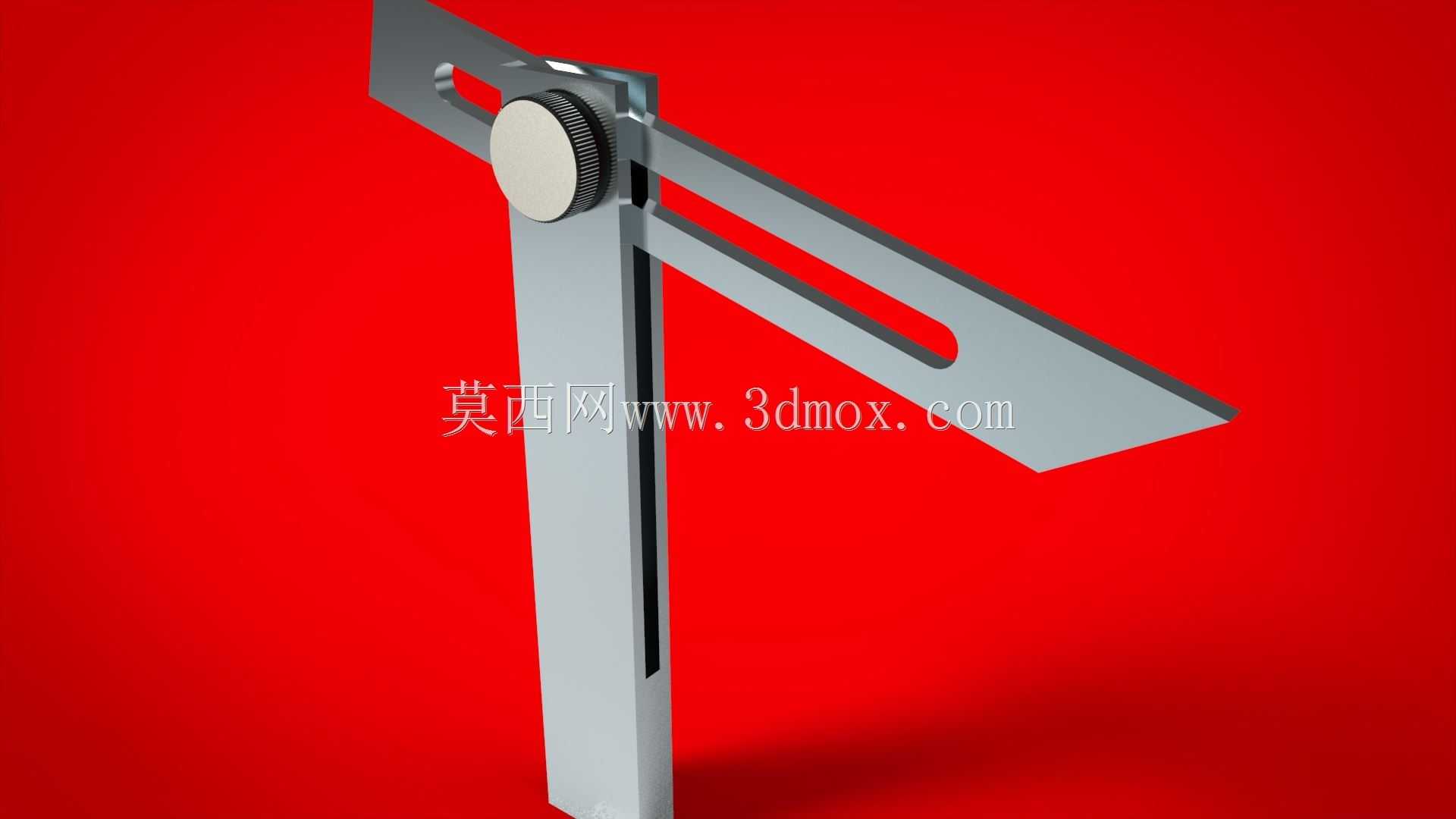

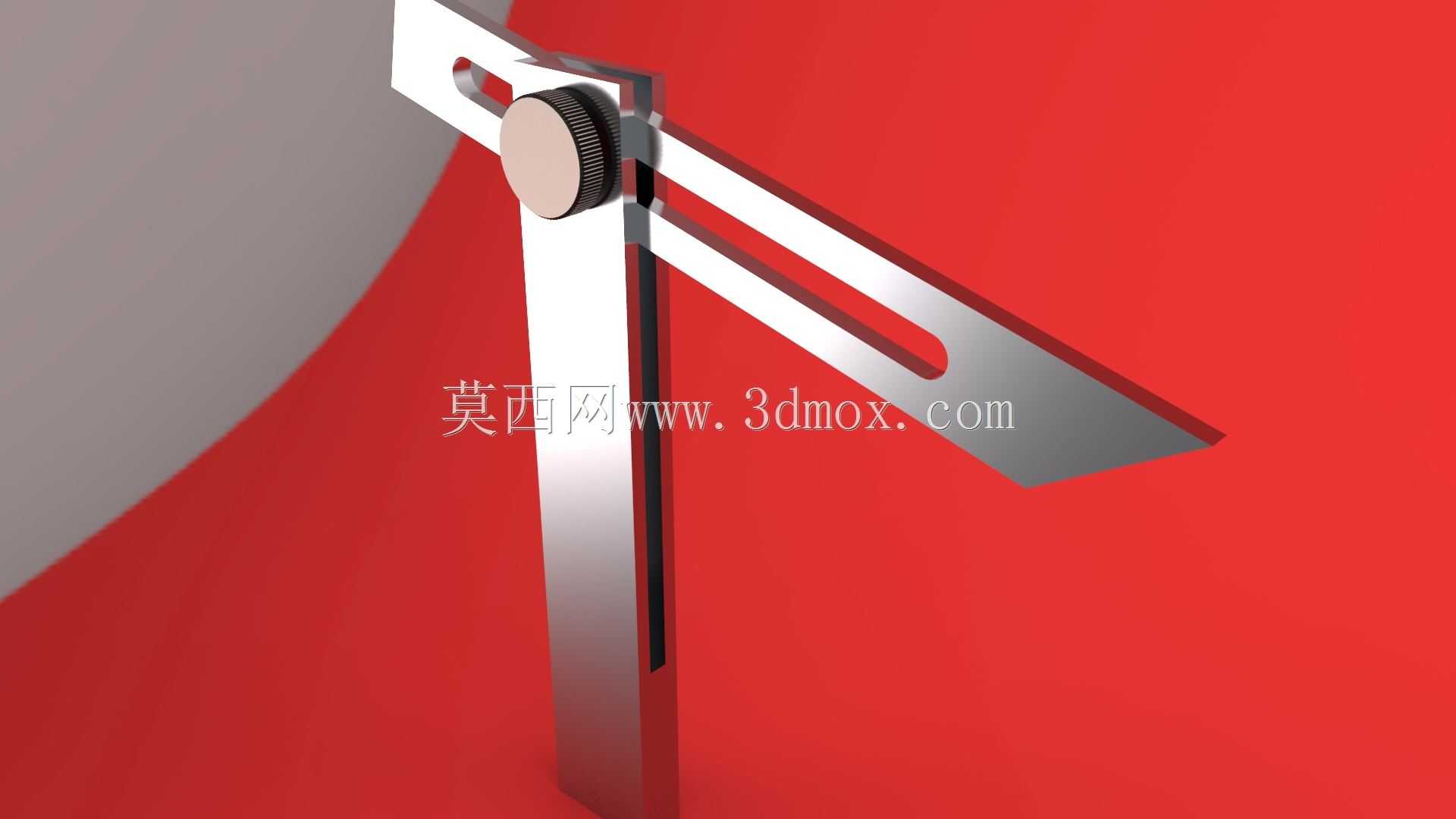

　　在机加工现场的角度校验、钣金放样的角度复刻、工装夹具的角度调校场景里，这类滑动T型斜面测量工具的使用频率远高于很多通用角度量具。不同于固定角度的角度块规，它不需要提前准备多组不同角度的标准块，单靠自身的滑动锁紧结构就能完成任意角度的快速设定与复刻，在单件小批量的修配作业里，能省去反复核对角度样板的时间。从结构设计逻辑来看，它的主体采用长直基准边作为测量定位基准，基准边的直线度公差控制在0.02mm每百毫米长度，保证靠向被测工件基准面时不会出现贴合间隙；滑动斜臂通过带滚花的锁紧旋钮与基准边连接，旋钮的压紧端面做了防滑网纹处理，锁紧后斜臂不会因为测量时的轻微触碰发生角度偏移，斜臂上开的长条形滑槽是整个结构的核心，

　　滑槽的两侧边平行度公差严格控制，保证斜臂绕铰接点滑动调整角度时不会出现侧向窜动，角度调整的顺滑度也能得到保障。实际使用时，既可以先将斜臂调整到与被测工件角度完全贴合的位置，锁紧旋钮后把这个角度转移到需要划线、修配的工件上，完成现有角度的1:1复制，也可以配合其他角度量具提前将斜臂设定到需要的目标角度，直接作为角度样板去校验工件的加工角度是否合格，在模具修配、钣金折弯角度核对、设备安装时的倾斜面调校场景里，比普通量角器的操作效率更高，因为它不需要反复读取刻度数值，靠结构贴合就能完成角度传递。从安装与使用边界来看，这款斜角规的整体长度控制在200mm以内，基准边厚度5mm，斜臂厚度3mm，握持时不会因为结构过重出现手部疲劳，

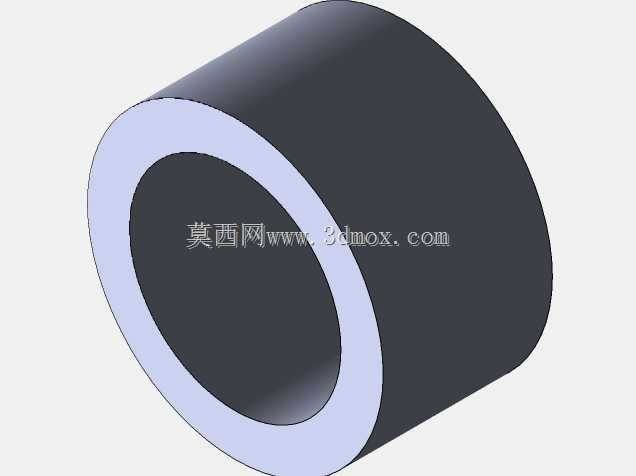

　　斜臂的最大调整角度覆盖0到180度范围，能满足绝大多数常规机械加工、装配场景的角度测量与复刻需求，铰接点的转轴采用过盈配合的铜套结构，长期使用也不会出现转轴旷量导致的角度误差，滚花旋钮的直径设计为18mm，操作人员戴劳保手套也能轻松完成锁紧与松开操作，不需要额外借助扳手等工具。在现场修配作业中，很多时候遇到的是没有图纸标注的现有工件角度复刻，比如设备维修时需要更换的倾斜挡板、非标支架的斜撑，这时候不需要动用三坐标等精密测量设备，用这款斜角规直接贴合被测面锁紧，就能把角度准确转移到待加工的坯料上，整个过程不依赖刻度读数，完全靠结构贴合保证角度传递的准确性，避免了读数误差带来的加工报废问题。斜臂的测量刃口做了倒棱处理，既保证刃口的直线度，又不会因为刃口过于锋利划伤操作人员或者工件表面，基准边的底面做了精磨处理，靠在金属工件表面时能形成稳定的定位，不会出现滑动偏移。
