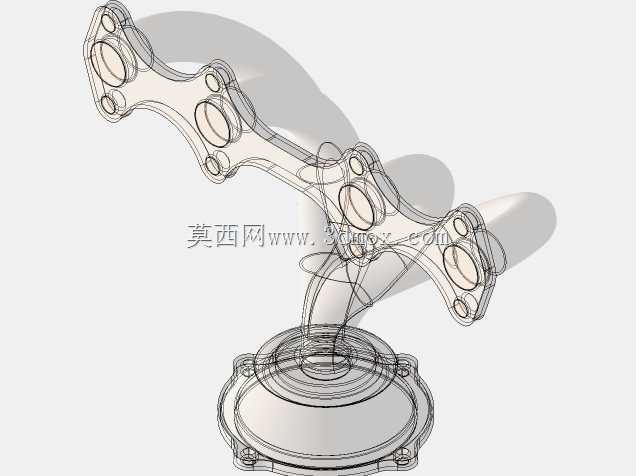

多缸内燃机排气歧管结构三维设计

　　排气歧管作为内燃机进排气系统的核心承压部件，承担着将各气缸燃烧后产生的高温废气有序汇集、输送至排气总管与后处理装置的核心作用，其结构设计合理性直接影响发动机的排气效率、泵气损失与整机动力输出表现。在实际工程应用场景中，该部件广泛适配直列四缸布局的车用内燃机，安装位置紧贴发动机缸盖排气侧，工作环境长期处于600-900℃的高温交变工况，同时承受排气脉冲带来的周期性压力波动，因此结构设计阶段需要兼顾气流流通特性、结构热变形补偿能力与安装适配性。从结构设计思路来看，该歧管采用四支路等长渐变流道设计，各支路入口分别对应缸盖排气道出口位置，流道截面从入口处的圆形逐步过渡到汇集腔的渐变截面，尽可能降低各缸排气之间的干涉效应，减少排气背压，

　　避免出现各缸排气残余废气量不均的问题。流道走向采用平滑圆弧过渡，全程无直角弯折结构，减少废气流通阻力的同时，也能降低高速气流带来的结构振动与噪声。安装边界方面，歧管入口侧设置一体式四孔连接法兰，法兰面加工精度满足缸盖密封要求，螺栓孔位置与缸盖排气侧安装孔位完全匹配，可直接适配对应排量机型的缸盖安装面，安装时只需搭配对应规格的金属密封垫片即可实现高温密封，无需额外调整安装位。出口侧设置圆形连接法兰，用于对接三元催化器或者涡轮增压器的入口端，法兰厚度满足高温下的结构刚度要求，避免长期热循环后出现法兰翘曲导致的密封失效问题。结构细节上，各流道交汇处的汇集腔采用平滑过渡的腔体结构，避免出现气流死区，减少积碳附着的可能性；

　　歧管本体的壁厚根据不同区域的热负荷梯度做差异化设计，靠近排气入口的高温区域适当增加壁厚提升耐热变形能力，流道中段采用均匀壁厚控制整体重量，同时在各支路之间设置合理的连接筋结构，提升整体结构刚度，抑制发动机运行过程中的结构共振。设计过程中需要充分考虑热胀冷缩带来的变形量，流道的弯曲弧度预留了足够的热变形补偿空间，避免工作状态下因热应力集中导致的歧管开裂问题，同时整体外形轮廓避开了发动机周边的线束、冷却管路等附件的安装空间，不会出现装配干涉问题。
