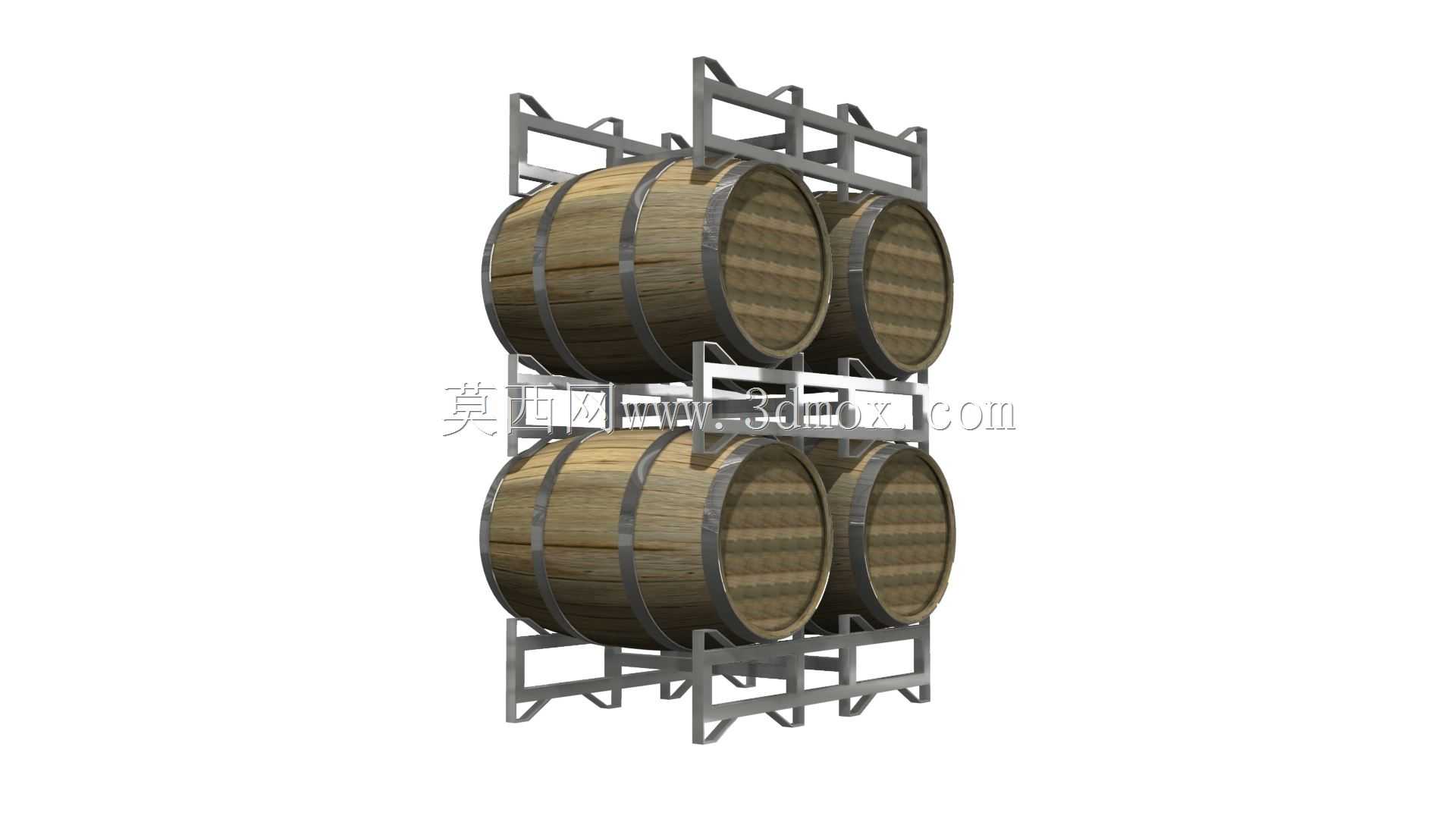

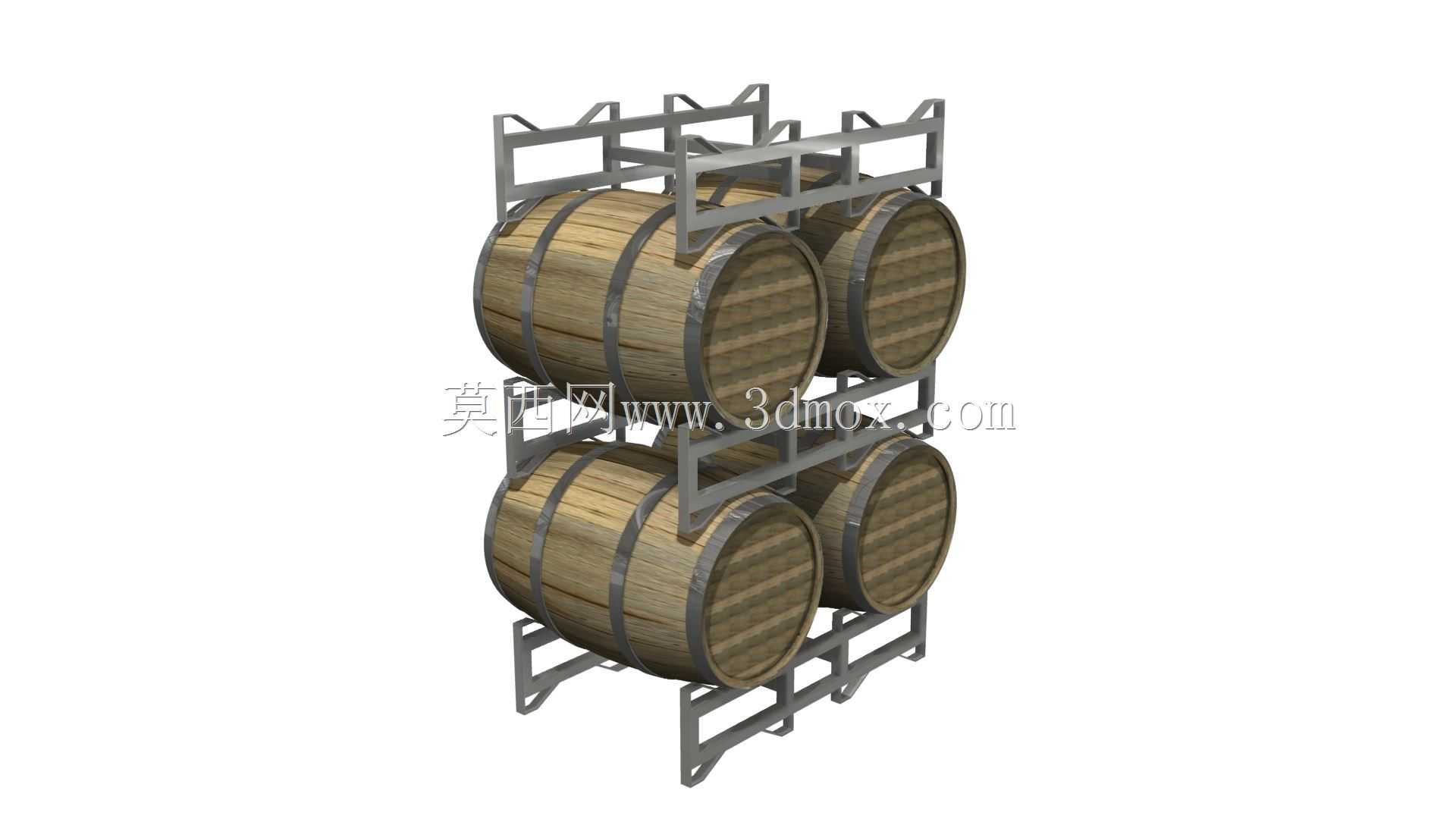

双层堆叠式橡木桶金属存储托架结构

　　这类双层堆叠式橡木桶金属托架，主要面向酒类酿造、仓储物流、酒庄展示等场景使用，核心作用是实现圆柱形橡木桶的稳定承托与多层堆叠存储，解决传统散放橡木桶占地空间大、搬运易磕碰、堆叠易滑落的实际问题。从结构设计逻辑来看，整体框架采用型材焊接成型，每层设置与橡木桶弧面匹配的弧形限位结构，桶身放置后不会发生径向滚动，相邻桶位之间预留足够的操作间隙，方便人员进行桶身清洁、酒液取样、转桶等日常操作。上下层框架之间设置定位插接结构，堆叠时上层架体的底部支脚可精准嵌入下层架体顶部的定位槽内，即使多层堆叠也不会出现横向滑移，配合底部的支撑脚结构，可适配常规平整硬化地面，无需额外打膨胀螺栓固定，方便根据仓储需求灵活调整排布位置。在功能特性上，

　　架体的承载梁做了加厚处理，单组托架可同时承载四个标准容积橡木桶的满载重量，金属表面做防锈防腐处理，可适配酒窖内高湿度的存储环境，避免长期使用出现锈蚀脱落污染酒桶的问题。架体两侧预留了叉车作业的叉齿入口，可配合叉车实现整架橡木桶的批量转运，无需逐个搬运酒桶，大幅提升仓储周转效率。从安装边界来看，单组托架的整体宽度适配标准仓储通道的转弯半径，深度方向与标准托盘尺寸匹配，可直接配合现有仓储的托盘搬运设备使用，高度方向两层堆叠后的总高度控制在常规人工操作的可及范围内，无需额外登高设备即可完成上层酒桶的常规操作。设计过程中针对橡木桶的放置受力点做了有限元校核，弧形托位的接触位置做了圆弧过渡处理，避免硬接触刮伤橡木桶外壁的桶箍与木板，

　　同时托位的弧度经过反复调整，既保证桶身放置的稳定性，又不会过度抱紧桶身影响酒桶的自然呼吸与陈酿过程。架体的整体结构采用模块化设计，所有焊接位置都做了打磨去毛刺处理，避免日常操作时划伤操作人员，框架的边角位置做了圆弧倒角，消除磕碰安全隐患。
