15Kw卧式涡轮修整设备结构设计

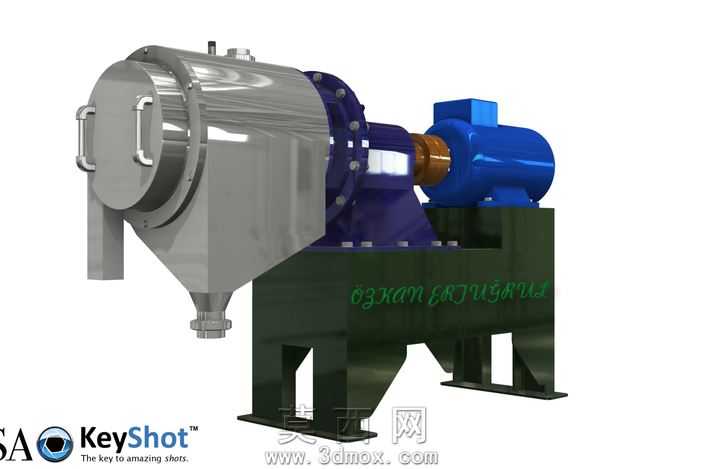

本作品为15Kw功率规格的卧式涡轮修整设备三维建模成果，建模阶段围绕设备的功能逻辑完成全结构搭建，首先针对卧式布局的核心特点，依次完成进料端不锈钢腔体、中间涡轮传动修整单元、尾部蓝色驱动电机、底部承托机架四大模块的独立建模与装配校准。建模过程中严格遵循机械装配的公差逻辑，对不锈钢腔体的快开把手、锥状出料口、法兰连接端面做了精细化结构还原，腔体部分采用曲面建模配合实体切除的方式，还原了不锈钢承压腔体的壁厚、密封槽、把手安装位等细节，保证腔体结构的合理性与可加工性。中间传动连接段还原了紫色端盖的螺栓孔位、铜质联轴器的衔接结构，清晰展现动力从电机到涡轮修整腔的传递路径，每一处螺栓连接、轴段配合都按照实际机械设计规范做了位置匹配，避免出现装配干涉问题。尾部驱动电机建模还原了散热筋、接线盒、端盖等典型电机结构，底部机架采用焊接钢结构的建模逻辑，还原了机架的支撑腿、加强筋、安装平面的结构，机架表面的标识纹理也做了贴合实物的还原。渲染阶段采用KeyShot完成材质与光影调试，不锈钢腔体赋予高反射抛光金属材质，调整粗糙度参数还原工业不锈钢的真实质感，驱动电机赋予蓝色哑光工业漆材质，中间传动段的紫色端盖做了半光漆面效果，铜质联轴器赋予金属铜材质并调整氧化质感，底部机架赋予深绿色哑光焊接钢材材质，搭配工业场景的柔和打光，清晰展现设备各部分的材质区分与结构层次。设计思路上围绕涡轮修整作业的实际需求，采用卧式布局降低设备整体重心，提升运行稳定性，快开式腔体端盖方便后期维护与内部检修，锥状出料口保证修整后物料的顺畅排出，机架的加强筋结构提升整体承重能力，驱动电机与腔体之间的联轴器设计兼顾动力传递与同轴度补偿，整体模型完整还原了设备的装配关系与结构细节，可用于设备展示、结构验证、教学演示等场景。
