工业生产用带操作平台反应设备三维设计

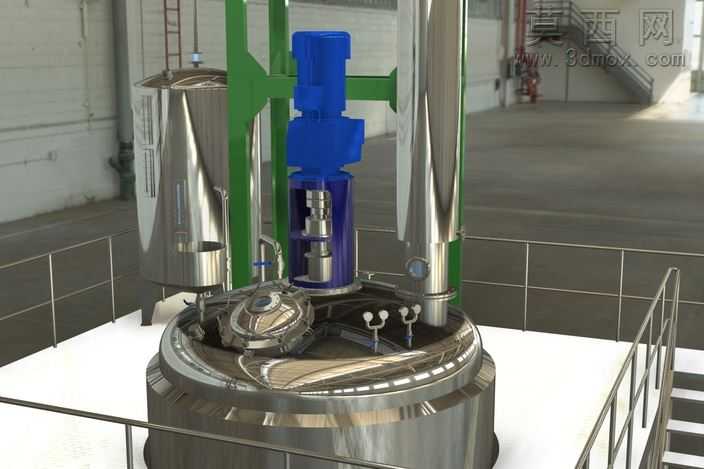

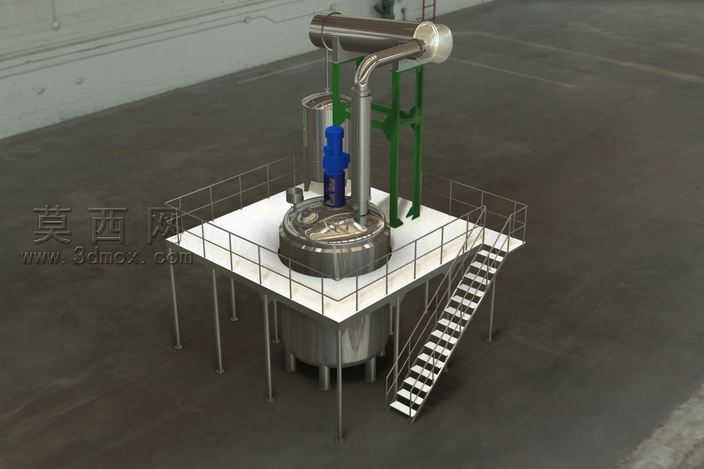

本作品为工业反应类生产设备的三维建模成果，建模过程围绕化工生产场景的实际使用需求展开，首先完成核心反应罐体的结构搭建：罐体采用立式圆柱结构搭配上下椭圆封头，还原了工业级不锈钢反应釜的主体形态，建模时严格遵循压力容器的常规比例设定，区分了上封头的投料口、搅拌安装位与下封头的出料接口结构，保证各接口位置符合实际管路排布逻辑。其次完成配套操作平台的建模设计，平台采用方形钢制框架结构，支撑腿均匀分布在罐体四周，台面设置防滑纹理结构，周边搭配标准化安全护栏，护栏的横杆、竖杆间距符合工业安全规范，同时在平台一侧搭建斜向爬梯，爬梯的踏步高度、扶手高度均按照人体工程学参数设定，保证操作人员上下通行的合理性。设备附属结构建模覆盖了顶部的搅拌驱动装置、侧边的高位换热罐体与连接管路：搅拌驱动装置还原了立式减速电机的外观结构，与罐体顶部的安装座精准配合；高位罐体通过绿色钢制支架固定在平台侧方，连接管路采用圆弧过渡弯头，还原了工业管路的排布走向，避免生硬的直角连接。材质渲染阶段，主体罐体、管路、爬梯、平台框架均采用哑光不锈钢材质，调整金属粗糙度参数还原工业设备的真实金属质感，避免过度反光造成的失真；搅拌驱动装置采用蓝色工业漆材质，与不锈钢主体形成清晰的视觉区分；支架结构采用深绿色工业防锈漆材质，还原化工设备的常规涂装风格；地面采用哑光水泥地面材质，搭配柔和的环境光影，通过多角度光源设置突出设备的结构层次，避免局部阴影过暗遮挡结构细节。整体设计思路围绕工业实景还原展开，未添加冗余装饰结构，所有建模部件均对应实际生产中的设备组成，各部件的装配关系清晰明确，既保证了外观的写实度，也清晰呈现了反应设备的整体布局与结构组成，可用于化工设备教学演示、生产场景布局规划等场景的可视化参考。
