立式不锈钢浮盖储浆罐体三维设计

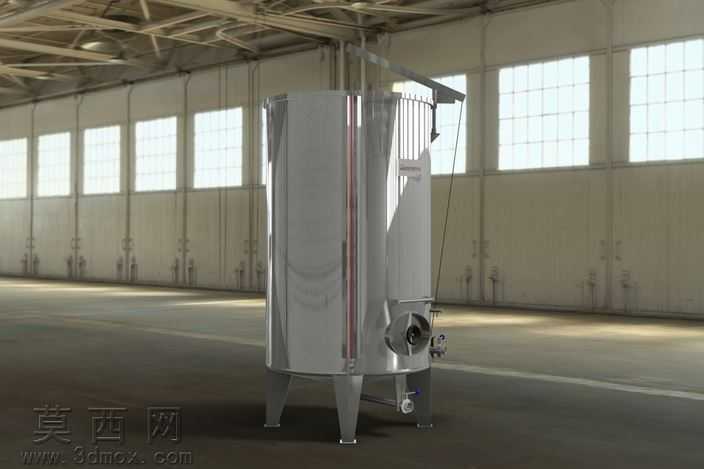

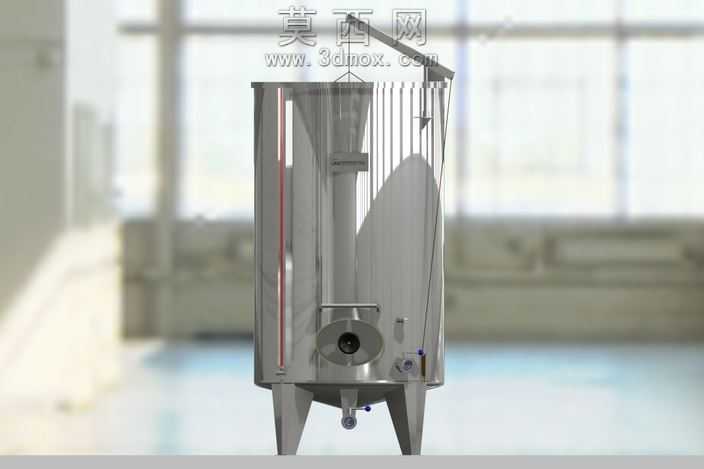

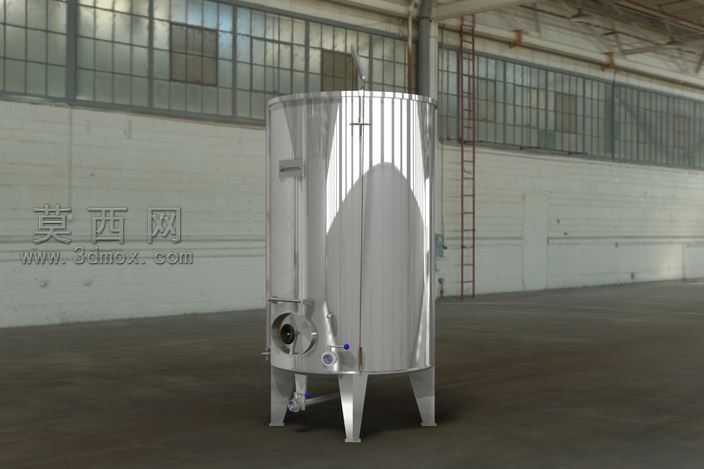

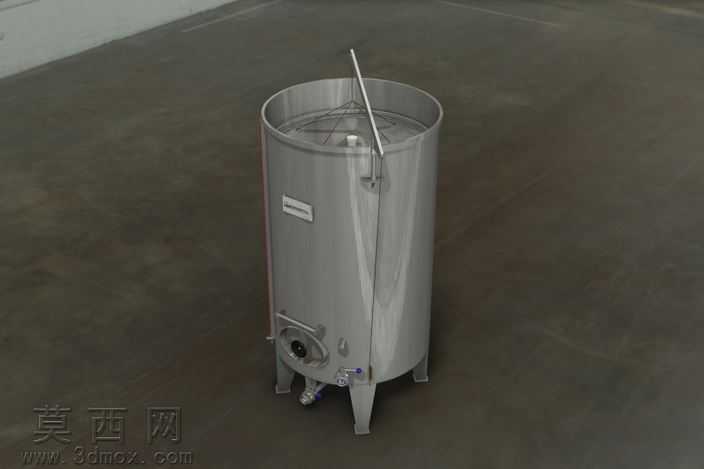

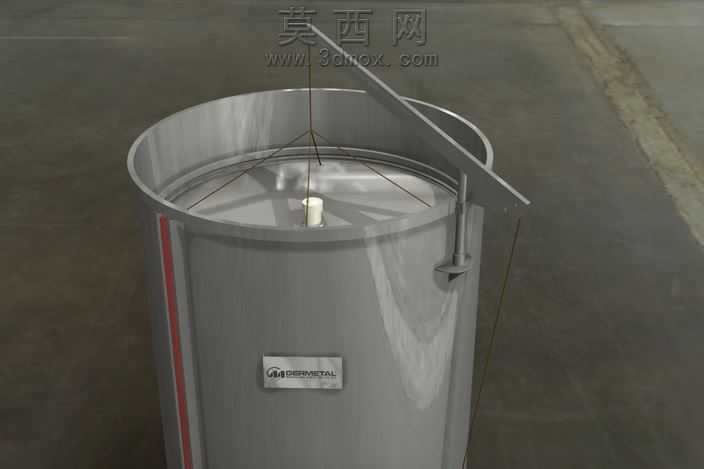

本作品为立式不锈钢浮盖储浆罐体的三维设计成果，建模阶段采用参数化建模思路，先以回转特征构建罐体主体的圆柱轮廓与锥形支脚基础形态，通过拉伸、切除特征完成罐体侧壁的人孔、进出料接口、液位检测接口、排污口的结构布局，逐一匹配各接口的法兰连接结构尺寸，保证接口位置符合流体储运设备的操作逻辑，避免管路干涉。支脚部分采用三点支撑结构，通过筋板特征强化支脚与罐体底部的连接强度，模拟实际生产中满浆载荷下的支撑稳定性，同时预留支脚底部的安装孔位，匹配现场固定安装的需求。浮盖结构作为核心设计部分，采用与罐体内径适配的圆盘式浮体结构，边缘设置密封导向结构，建模时通过配合约束模拟浮盖随浆体液位升降的运动轨迹，保证浮盖能够始终贴合液面，减少浆液挥发与外界杂质落入，同时避免浮盖升降过程中出现卡滞、偏移问题。材质与渲染阶段，罐体主体赋予镜面不锈钢材质，调整材质的反射粗糙度参数，还原工业级抛光不锈钢罐体的金属质感，清晰表现罐体表面的曲面光影变化；支脚、接口法兰部分采用亚光不锈钢材质，区分加工工艺带来的质感差异；场景搭建采用工业厂房室内环境，添加柔和的环境光与定向补光，通过光线反射突出罐体的圆柱曲面轮廓与结构细节，渲染输出时调整全局光照参数，避免金属材质过曝丢失结构信息，真实还原设备在生产车间内的实际视觉效果。结构设计上充分考虑浆液存储的使用需求，罐体底部设置锥度引导浆液向排污口汇聚，侧壁的人孔位置匹配日常检修的操作高度，进出料接口分别设置在罐体下部与适宜高度位置，适配浆液输入输出的管路布局，液位检测接口紧邻浮盖导向区域，能够准确反馈罐内浆液存量，整体结构紧凑合理，无冗余设计，所有连接部位的结构都符合承压储运设备的设计规范，可直接用于方案展示、结构校核与生产参考。
