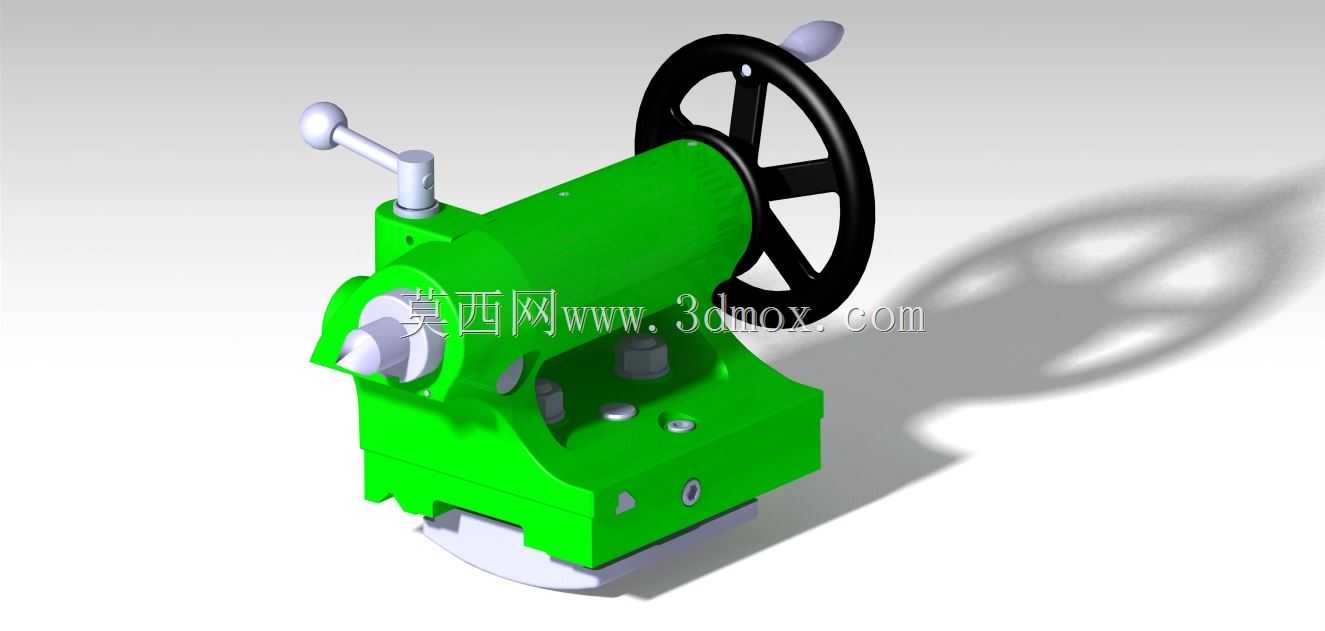

车床尾座三维结构设计模型

　　这款尾座结构是卧式车床核心配套功能部件，主要适配普通卧式车床的长轴类、盘套类零件装夹加工场景，在实际生产中承担工件轴向顶紧、辅助支撑的核心作用，也可搭配钻夹头、铰刀等辅具完成轴件端面的钻孔、铰孔、攻丝等工序加工。从结构设计逻辑来看，整体采用分体式铸造基座布局，底部设置与车床床身导轨匹配的安装贴合面，安装时可通过床身导轨实现轴向位置快速调整，适配不同长度规格的工件装夹需求，基座下部设置锁紧机构，调整到位后可快速将尾座本体锁定在床身指定位置，避免加工过程中出现位移窜动。尾座上部的套筒组件采用精密滑移配合设计，内部安装莫氏锥孔顶尖，通过侧边手轮驱动丝杠副带动套筒实现轴向进给，手轮旁设置锁紧手柄，套筒进给到位后可锁定套筒位置，

　　承受大切削量下的轴向顶紧力，避免顶尖退让导致的工件振颤、加工精度超差问题。尾座本体侧面设置的调节机构可实现顶尖轴线的微量偏移调整，满足小锥度长轴类零件的车削加工需求，无需额外配置专用工装即可完成锥面加工工序。从安装边界来看，底部导轨贴合面的宽度、V型导轨槽尺寸完全适配对应规格车床的床身导轨参数，整体安装后顶尖中心高与车床主轴中心高保持一致，保证装夹工件时的同轴度要求，避免出现工件装夹歪斜导致的加工圆度、圆柱度误差。整体结构的受力路径经过优化，顶紧工件时的轴向力通过套筒、尾座本体、底部锁紧机构直接传递到床身导轨，结构刚性足以承受硬质合金刀具高速切削时的轴向载荷，日常维护时仅需定期对套筒滑移面、丝杠副加注润滑脂即可保证长期运行精度，是普通卧式车床、数控车床改造维修中常用的配套功能部件，建模过程中完整还原了各部件的装配间隙、运动行程，可直接用于装配干涉检查、运动仿真验证、工程图导出等设计环节。
