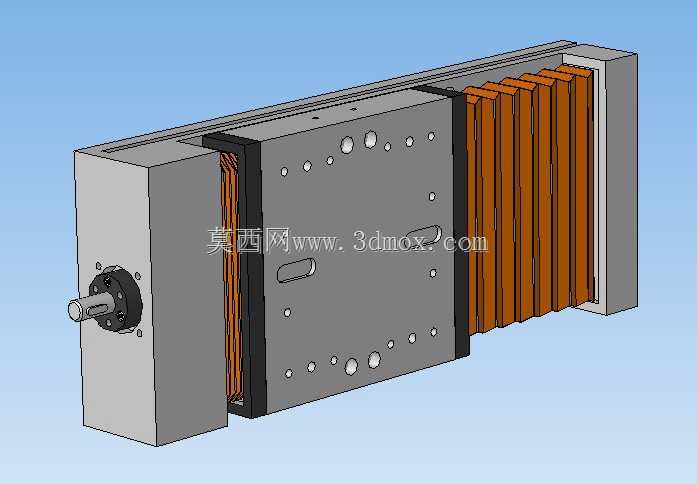

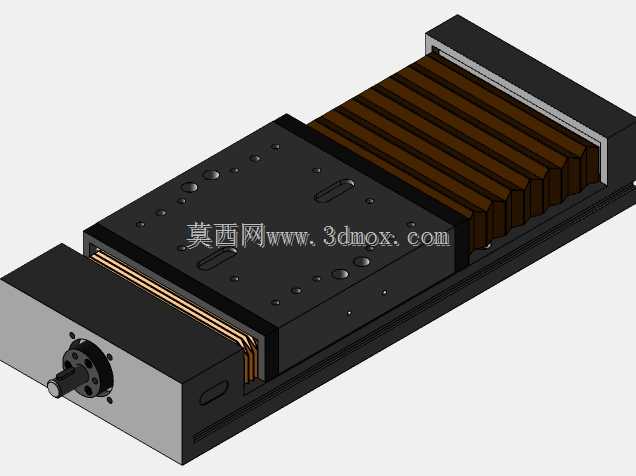

小型数控机床Y向进给运动模组结构

　　这套Y向运动结构是小型数控加工设备的核心进给单元，主要承担工作台沿Y轴方向的精准位移传动功能，常见于桌面级数控铣床、小型精雕机、教学用微型加工中心这类对安装空间有严格限制的设备中，适配小尺寸有色金属、非金属工件的精密铣削、钻孔、雕刻加工场景，能在有限的设备占地范围内实现稳定的直线进给动作。从结构设计逻辑来看，整套模组采用集成化布局思路，将驱动单元、传动导向部件、行程防护结构整合为一体式组件，省去了零散部件的现场配装调试环节，安装时仅需通过安装板上的定位孔与设备基座完成锁紧固定，即可保证传动基准与设备整体坐标系的对齐，大幅降低小型设备的装配调校难度。模组侧面的安装板预留了多组不同规格的安装孔位，既可以直接固定工件夹具，

　　也能拓展安装小型转台、气动夹具等附属工装，适配不同的加工装夹需求。驱动端采用侧置式安装布局，动力输出端通过联轴器与传动副直连，减少了中间传动环节的间隙累积，传动路径上的导向部件配合风琴式防护罩实现全行程封闭防护，能有效阻挡加工过程中产生的切屑、切削液飞溅进入导向副内部，避免磨粒磨损导致的进给精度下降，适配湿式加工、干式切削等不同加工工况的防护要求。从安装边界来看，模组整体采用窄长型布局，宽度方向尺寸紧凑，不会过多占用X轴方向的安装空间，行程范围匹配小型机床的Y向加工幅面，两端设置了硬限位安装位，可配合电气限位实现双重行程保护，防止超程运行导致的传动部件损坏。导向结构采用高刚性的直线导向副搭配承载滑座，

　　能承受加工过程中产生的垂直方向切削载荷与侧向颠覆力矩，保证进给过程中滑台的运行平稳性，避免切削震颤影响工件加工表面质量。整套结构的走线采用内置式拖链布局，动力线、信号线全部沿拖链排布，不会在设备运行过程中出现线缆剐蹭、拉扯的问题，走线整齐同时也降低了线缆被切屑刮损的概率。在实际选型适配时，可根据设备的加工行程需求、进给速度要求匹配对应导程的传动部件，也可根据负载大小调整导向副的规格，整体结构的拓展性较强，既可以直接作为微型机床的现成Y轴组件使用，也能拆解结构作为小型自动化设备直线进给轴的设计参考，其集成化防护、紧凑布局的设计思路，也能为小空间内的直线传动结构设计提供可落地的参考方案。
