小型风力发电设备轮毂连接组件结构设计

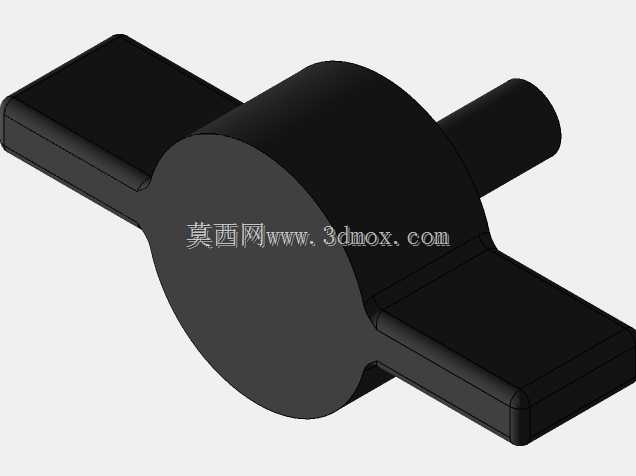

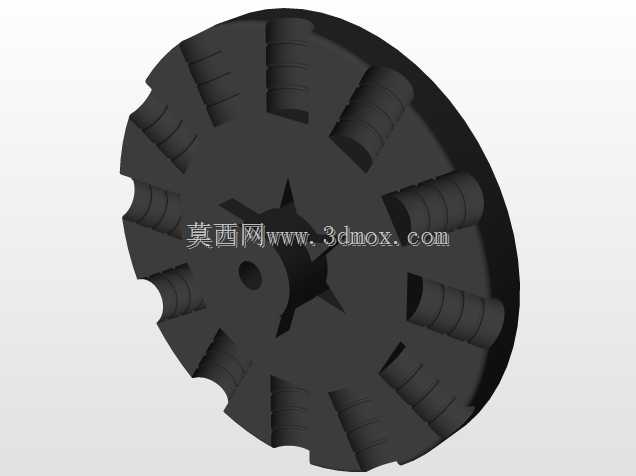

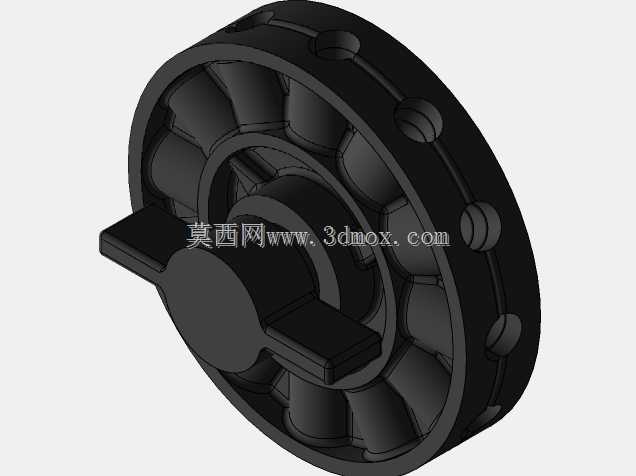

　　这款轮毂连接组件主要面向小型离网风力发电场景设计，适配微型水平轴风力发电机组的风轮与主轴连接环节，在户外分布式小型风电系统、庭院式风电供电装置、便携应急风电供电设备中承担核心传动连接作用。实际运行过程中，风叶捕捉风能产生的旋转扭矩会通过该组件传递至后端发电主轴，同时需要承受不同风速下的交变载荷、阵风冲击带来的径向与轴向复合受力，因此结构设计上优先保障连接刚性与扭矩传递的稳定性。从结构布局来看，组件采用中心圆柱主体作为核心承载基体，两侧对称延伸出的翼状结构为风叶安装定位面，单侧伸出的轴段为与主轴对接的配合端，安装时翼状端面与风叶根部贴合，通过预装的紧固件完成风叶固定，轴段与主轴内孔采用过渡配合，配合面预留键槽位置用于周向定位，

　　避免扭矩传递过程中出现相对滑移。设计过程中针对小型风电设备的安装边界做了适配优化，整体径向尺寸控制在适配直径1.2米以内风轮的安装范围，轴向安装长度不超过180毫米，能够直接适配多数微型风电主机的机舱内部安装空间，无需额外调整机舱内部的支撑结构布局。翼状安装面的平面度公差控制在0.1毫米以内，保证风叶安装后不会出现端面贴合间隙导致的运行振动，中心主体与轴段的同轴度公差设置为0.05毫米，降低高速旋转时的偏心量，减少运行过程中的动平衡校正工作量。结构上做了等强度优化，中心基体与翼状结构、轴段的衔接位置均设置了圆角过渡，避免应力集中导致的疲劳断裂，能够适应户外长期运行下的交变载荷工况，整体采用对称式结构布局，在满足三叶片？不对，

　　这款是双叶片适配？哦不对，看结构是两侧翼，哦对，适配双叶片小型风轮，哦不对，仔细看结构，中心圆柱两侧的翼状结构是两个安装位，对应双叶片风轮的安装，单侧轴段插入主机架的轴承座内，配合轴承完成旋转支撑。实际选型应用时，该组件可直接替换同尺寸规格的压铸轮毂构件，安装孔位可根据不同风叶的根部安装尺寸做适配调整，不需要改动整体的主体结构，能够缩短小型风电设备的结构开发周期。在建模过程中，所有配合面均做了公差标注，安装面的粗糙度设置为Ra3.2，配合轴段的粗糙度设置为Ra1.6，满足常规机加工的工艺要求，不需要特殊的加工工序即可完成生产制造，有效控制零部件的加工成本。
