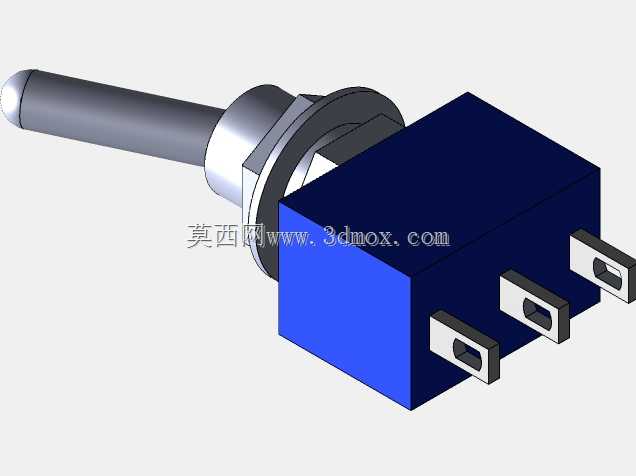

1/4英寸面板安装式小拨动断路器结构

这类小型拨动式面板断路器，多应用在小型工控设备、桌面测试仪器、车载改装电控单元、小型音频功放设备的面板区域，承担支路电路的通断控制与过载保护功能，相比普通无保护的拨动开关，它可以在回路电流超出额定阈值时自动切断输出，避免后端精密电子元件因过流烧毁，也能降低线路短路引发的安全隐患。在实际使用场景中，操作人员无需借助额外工具，仅通过指尖拨动手柄即可完成电路的通断切换，手柄的阻尼反馈经过调校，既不会因为设备运行的轻微震动出现误触跳位，也不会因为操作阻力过大影响切换手感，外露的手柄端部做了圆弧过渡处理，长期操作也不会剐蹭指尖。从设计思路来看，这款元件采用上下分层的结构布局，上部为操作与面板固定段，设置了标准六角安装螺母，可以适配1/4英寸的标准面板开孔，安装时仅需从面板正面插入主体，从背面旋紧六角螺母即可完成固定，不需要额外设计复杂的安装卡扣，适配不同厚度的金属、塑料面板，安装边界预留了足够的螺母旋拧空间，不会和面板上的其他相邻元件产生干涉。下部为主体基座与引脚段，采用绝缘性能优异的工程塑料材质作为基座外壳，既可以隔绝内部导电结构与外部安装面板的接触，也能为内部的触头、脱扣保护结构提供稳定的支撑，三个引出引脚采用直插式设计，可以适配PCB板波峰焊工艺，也可以搭配接线端子完成线束连接，引脚的位置公差控制严格，焊接时不会出现偏位顶起元件的问题。整体外形紧凑小巧，在有限的面板安装空间内，可以同时实现手动通断与过载保护的双重功能，不需要额外在回路中串联独立的保险元件，有效简化了设备内部的电路布局，减少了线路连接节点，降低了线路接触不良的故障概率。基座的棱角处都做了微小的倒角处理，生产组装过程中不会划伤操作人员的手部，也不会刮伤设备内部的连接线束，金属部件的表面都做了防锈镀层处理，在潮湿的使用环境下也不会轻易出现氧化锈蚀，保证长期使用的接触稳定性。
