环保工程驱动轴安装船型支座结构

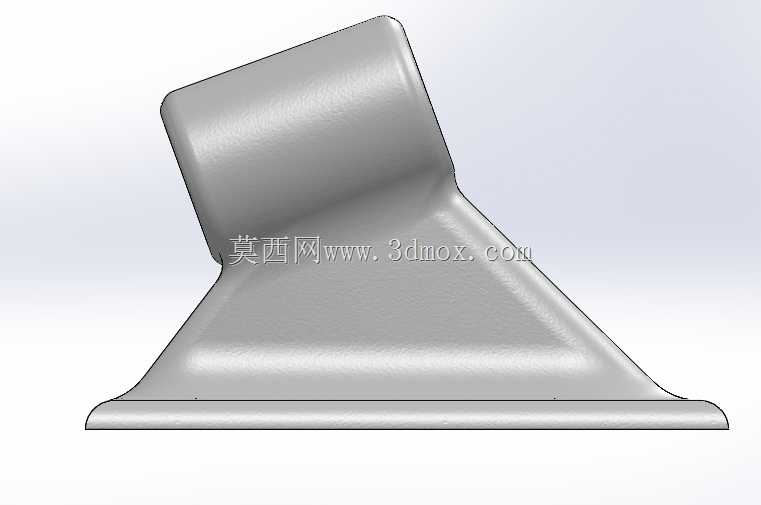

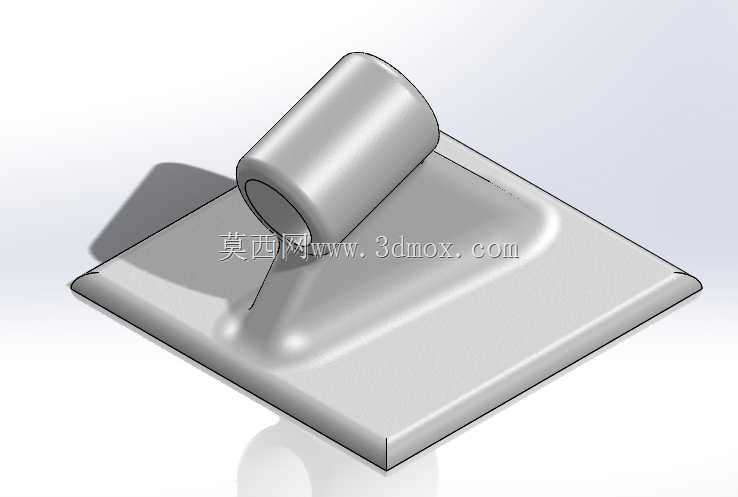

　　这类支座结构多用于小型环保处理设备的动力传输段，核心作用是为驱动轴提供稳定的径向支撑，避免轴系运转过程中出现径向跳动，保障传动链路的同轴度精度。从结构形态来看，底部采用方形平板安装基面，能够通过紧固件直接固定在设备的安装平台上，基面与支撑段之间采用渐变过渡的加强筋结构，既可以降低应力集中风险，也能在控制整体重量的前提下提升结构的抗载荷能力，避免设备运行过程中支撑结构受振动影响出现形变。上部的轴套段采用空心圆筒结构，通孔尺寸适配对应直径的驱动轴装配间隙，轴套内壁与轴件配合时可预留润滑介质的存留空间，降低长期运转的磨损速率。设计过程中需要优先考虑安装边界的适配性，底部安装板的平面度需要控制在合理公差范围内，

　　避免安装后出现装配应力导致轴套孔位偏斜；支撑筋的走向需要匹配设备运行时的受力方向，将轴系传递的径向载荷均匀分散到底部安装基面，减少局部应力集中导致的结构疲劳。在实际应用场景中，这类小型支座多用于紧凑型环保设备的动力单元布局，比如小型水处理装置、通风除尘设备的传动段，由于设备内部安装空间有限，这类一体化成型的支座不需要额外拼接支撑构件，能够有效压缩安装占用空间，同时减少装配环节的累计误差。轴套段的长度设计需要匹配驱动轴的支撑跨距要求，过短会导致支撑刚度不足，过长则会增加不必要的材料占用与装配干涉风险，圆筒端部做圆角过渡处理，既可以去除加工毛刺避免装配时刮伤轴件表面，也能降低端部的应力集中系数。底部安装板的边角做斜切收边处理，

　　能够减少安装时与周边构件的干涉概率，同时在安装孔位布局上预留足够的紧固件操作空间，方便现场装配与后期维护拆卸。这类支撑结构在建模时需要重点关注过渡曲面的连续性，避免出现锐角棱边导致的应力集中问题，同时轴套孔的同轴度、安装基面与轴套轴线的平行度都是需要重点控制的形位公差，直接影响后续驱动轴的运转稳定性。
