1000KG锁型工业校准砝码结构设计

　　锁型1000KG校准砝码是工业计量领域常用的实物标准器具，这类砝码的设计首先要满足计量检定场景的实际使用需求，常见于地磅、大型台秤、轨道衡等称重设备的周期校准、量程核验与误差修正作业，也可作为重型设备的固定配重块使用，在物流仓储、港口称重、工业生产物料计量、计量检定机构现场校验等场景中应用广泛。

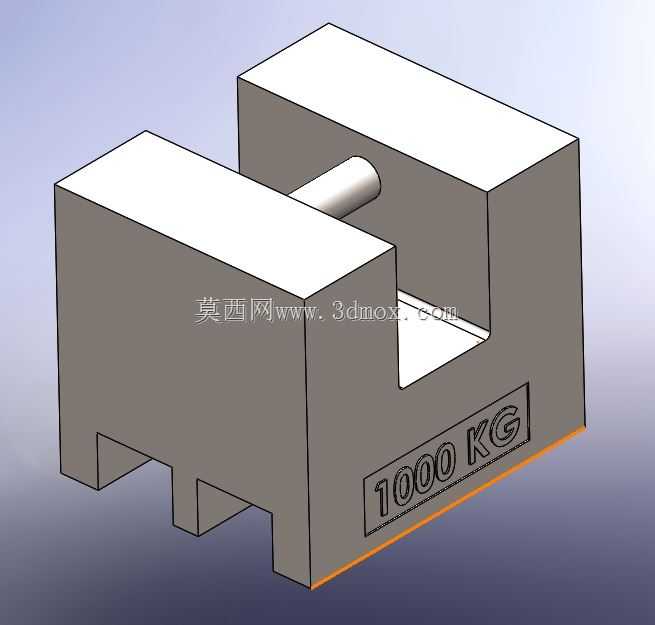

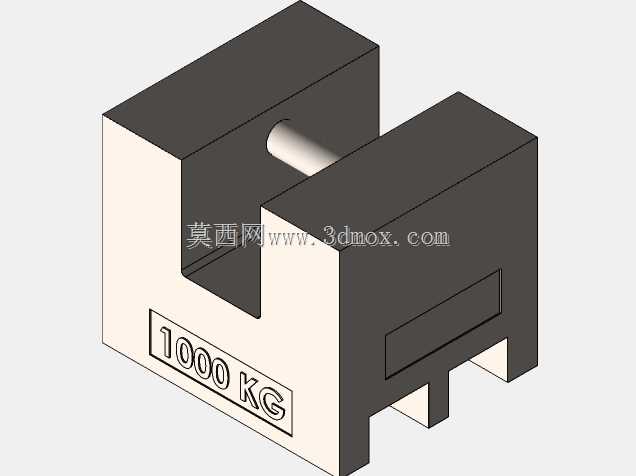

　　从结构设计思路来看，锁型结构的核心优势是兼顾大质量载荷下的结构强度与转运便利性，整体采用一体式铸造成型后精加工的工艺路线，主体为对称式矩形块体结构，中部开设贯通式提吊空腔，空腔内设置一体化铸造的圆柱形提吊轴，提吊轴的直径经过载荷校核，可适配叉车叉取、起重设备吊取两种主流转运方式，无需额外配置吊具即可完成砝码的移位与叠放作业。底部设置的三个凸起支撑脚，是为了保证砝码放置在称重台面上时的接触稳定性，避免因地面或台面不平整导致砝码倾斜、滑移，同时支撑脚的凸起结构也能让多个同规格砝码叠放时实现定位配合，减少叠放后的倾覆风险。

　　外形尺寸设计上，整体长宽高比例经过重心校核，重心严格落在主体几何中心轴线上，保证起吊过程中砝码不会出现偏摆，提吊空腔的宽度预留了足够的叉车叉齿作业空间，同时空腔边缘做了大圆角过渡处理，避免应力集中导致长期使用后出现结构开裂。砝码侧面的标称质量标识采用凹陷式铸字工艺，标识深度满足长期耐磨使用要求，不会因搬运摩擦、锈蚀导致标称值模糊不清。

　　设计过程中需要严格控制整体质量的公差范围，同时考虑长期使用中的磨损余量，主体非加工面保留铸造工艺的合理粗糙度，支撑脚底面、提吊轴表面做精加工处理，保证支撑面的平面度与提吊轴的同轴度，避免因接触面不平整导致称重校准过程中出现附加分力影响校准精度。这类砝码的安装边界没有特殊固定要求，仅需保证放置平面的承载能力满足砝码总质量要求，平面度误差控制在合理范围内即可，叠放使用时需要保证上下砝码的支撑脚完全对位，避免偏载引发安全隐患。
