双层钢结构台钳安装支撑作业台

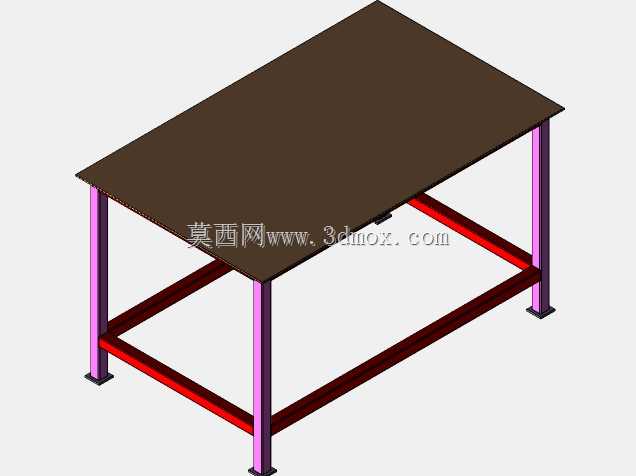

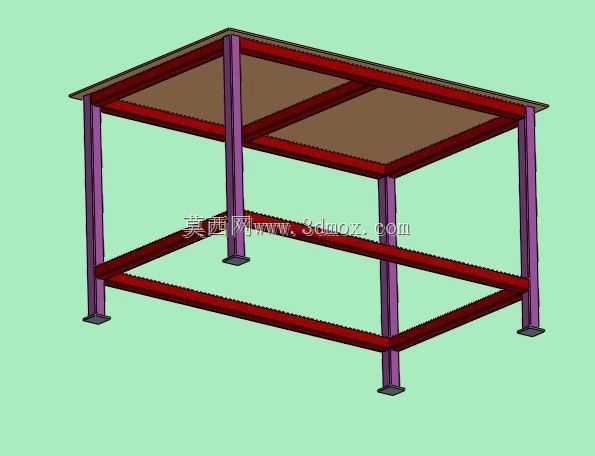

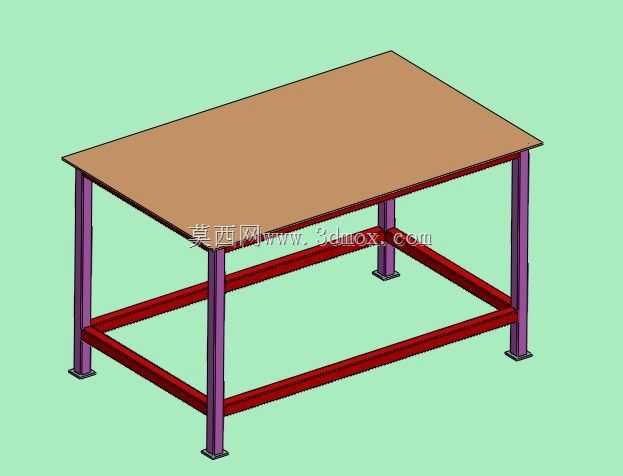

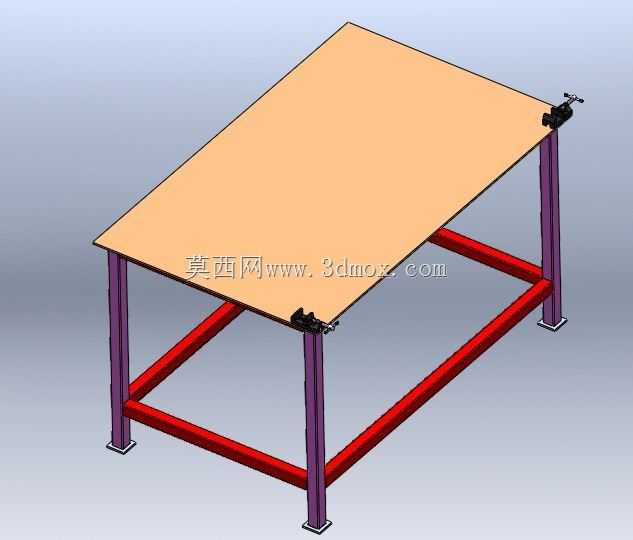

　　这款双层钢结构支撑台，主要面向机加工工位、维修装配场景设计，作为台钳的固定承载基座使用，日常可承担工件装夹、零件修配、小型部件组装等作业需求。整体框架采用矩形钢管焊接成型，四根竖向立柱作为主要承力构件，底部配置可调式支撑脚，可适配地面不平整的安装场景，调整后能保证台面水平度满足台钳装夹的精度要求，避免装夹工件时出现台面倾斜、受力偏移的问题。上层台面预留台钳安装的螺栓孔位，可适配不同规格台钳的固定需求，台面下方设置横向与纵向的加强梁，分散台钳作业时产生的集中载荷，防止长期受冲击载荷出现台面变形。中层置物层采用同规格矩形钢管焊接成框式结构，可放置常用工具、待加工工件、量具等物料，减少作业人员往返取件的动线长度，提升工位作业效率。

　　设计阶段优先考虑焊接工艺的可行性，所有型材连接处均采用满焊处理，焊后打磨焊缝保证框架整体平整度，竖向立柱与横向梁的连接位置增设三角加强筋，提升框架整体抗扭、抗侧向冲击的能力，适配台钳敲击、重载装夹的作业工况。整体安装边界可适配常规车间工位的空间布局，框架高度符合人体站立作业的 ergonomic 要求，作业时无需过度弯腰或抬臂，降低长期作业的疲劳感。框架表面可根据车间使用需求做喷塑或喷漆处理，提升防锈抗腐蚀能力，适配多油污、多切屑的机加工车间环境，日常清理切屑、油污时可直接擦拭，不会出现表层脱落的问题。下层底部的横向连接梁除了增强框架整体稳定性外，还可作为脚部支撑位，作业时可将脚部搭放在梁上，提升作业舒适度。整个框架的型材选型经过载荷校核，可承载不超过五百公斤的总载荷，完全满足台钳装夹重型工件、敲击作业的受力需求，不会出现框架失稳、变形的问题。
