现场作业移动式焊接承载推车结构设计

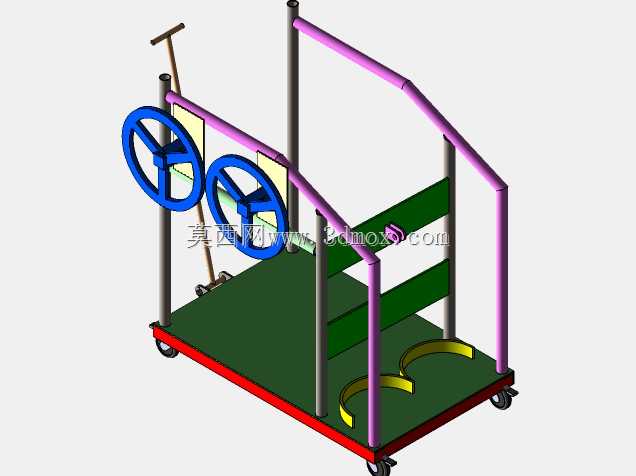

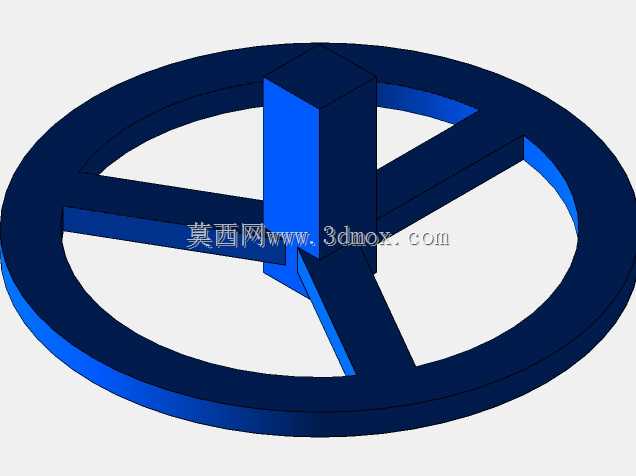

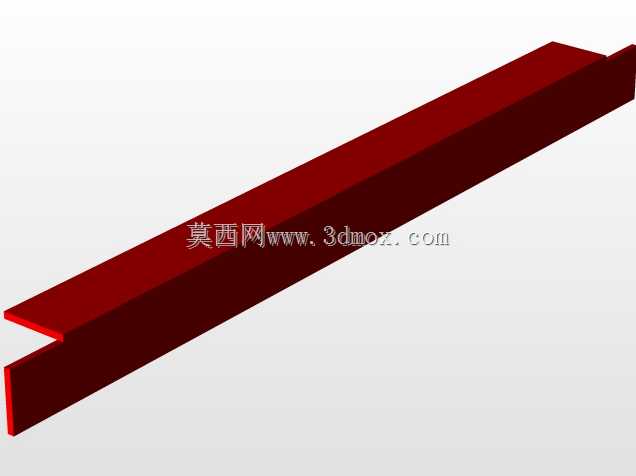

　　这款移动焊接承载推车，主要面向车间零散焊接作业、户外临时焊接点位、设备维保现场焊接等需要频繁转场的作业场景设计，解决传统固定焊接工位转场时焊机、气瓶、配套管线反复拆卸搬运的痛点。从结构布局来看，底部采用带刹车的万向脚轮组，轮组安装位置避开底座边缘突出量，整车推行时的回转半径控制在0.8米以内，能够适配车间狭窄通道、设备间隙间的通行需求，底座框架采用矩形钢管拼焊成型，承载面铺设防滑垫板，额定承载重量覆盖常规逆变焊机加上两瓶标准工业焊接气瓶的总重量，同时预留了焊把线、气管的缠绕收纳空间。推车侧面设置的两个手轮结构，分别对应焊把线缆、供气软管的收卷机构，作业结束后可直接转动手轮将长线缆规整收卷，避免管线拖拽磨损、现场绊倒风险，

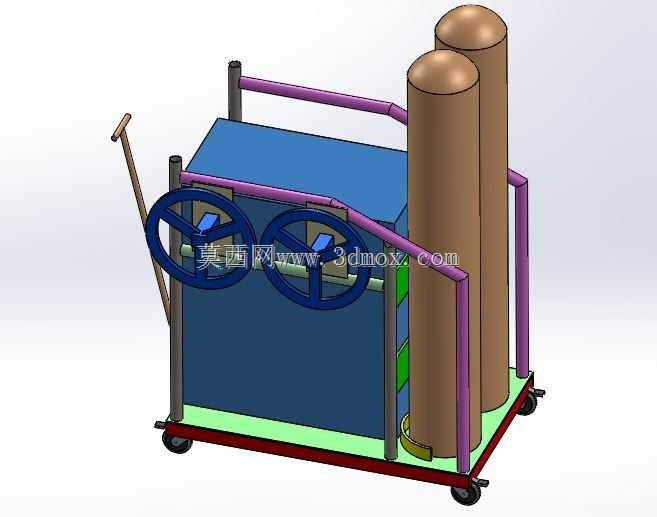

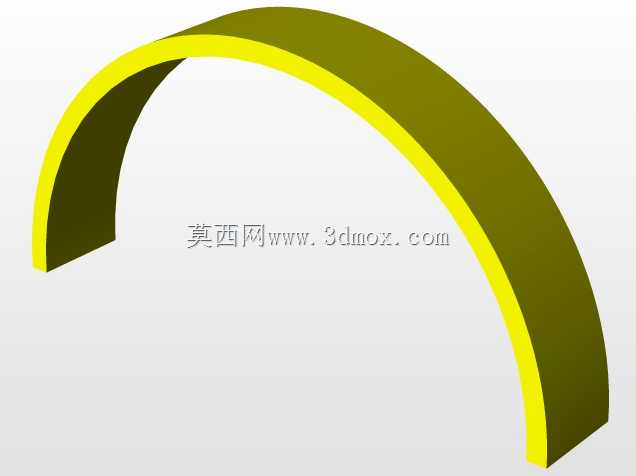

　　手轮的安装高度匹配成年操作人员站立操作的舒适区间，无需过度弯腰即可完成收线动作。车架侧边的紫色防护栏采用弯管一体成型工艺，围绕气瓶安装区域形成半包围防护，防止转场过程中气瓶倾倒移位，气瓶固定位置底部设置了定位挡圈，匹配40L标准工业气瓶的底部直径，安装时只需将气瓶落入挡圈即可完成径向定位，配合上部的绑带固定结构即可完成气瓶锁止，无需额外复杂紧固操作。推车的推手采用倾斜角度设计，推行时施力方向与整车重心移动方向匹配，长距离转场时操作人员无需刻意调整施力角度即可稳定控制行进方向。设备主机放置区域设置了限位挡边，焊机放置后不会因为路面颠簸、急停出现滑移，区域侧面预留了散热间隙，避免焊机长时间工作时热量堆积影响设备寿命。

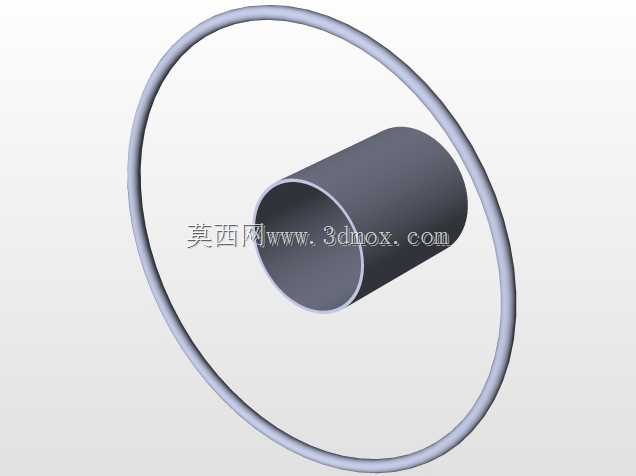

　　整车的外形尺寸控制在长1.2米、宽0.7米、高1.4米以内，能够顺利通过常规车间防火门、施工电梯入口，适配多数作业现场的通行边界条件，不需要额外拆解即可完成不同楼层、不同车间之间的转场运输。管线排布上，供气管道从气瓶接口位置沿防护栏内侧走线至焊机接口位置，全程无外露锐角，避免管线被剐蹭破损，收卷机构的转轴处设置了阻尼结构，收放线时不会出现线缆松散甩出的问题。
