脚踏式敞口工业废料收集箱体结构设计

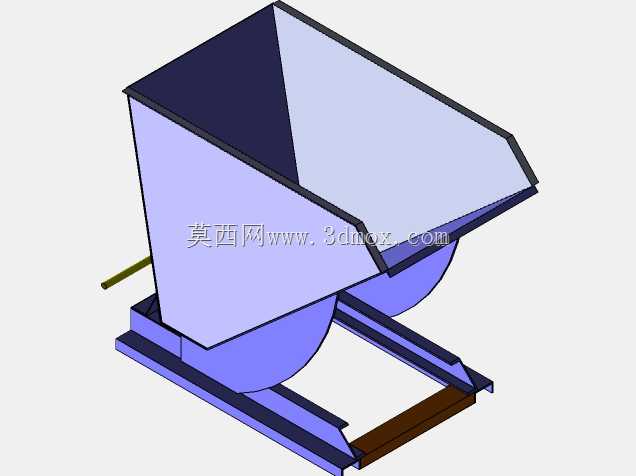

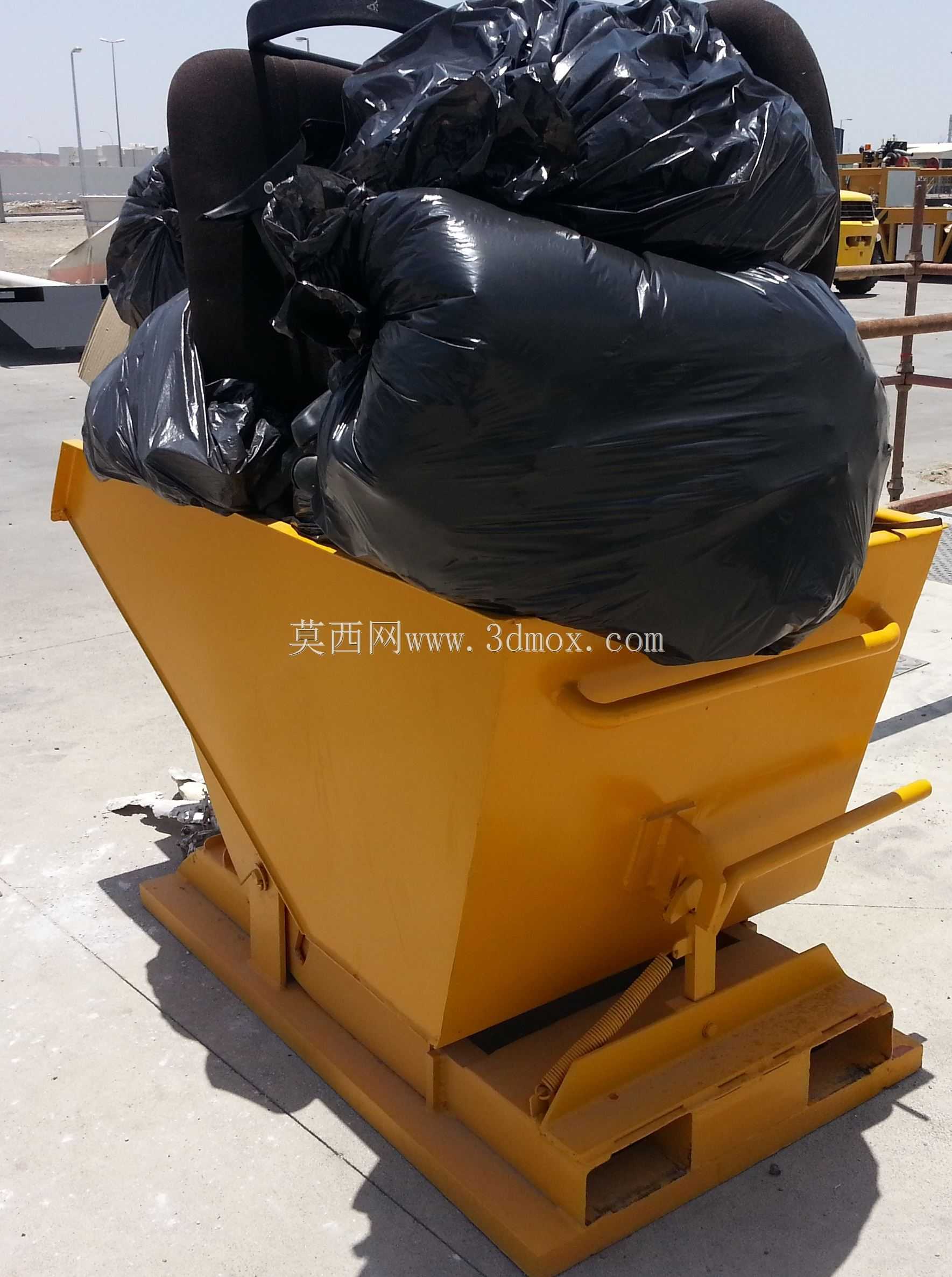

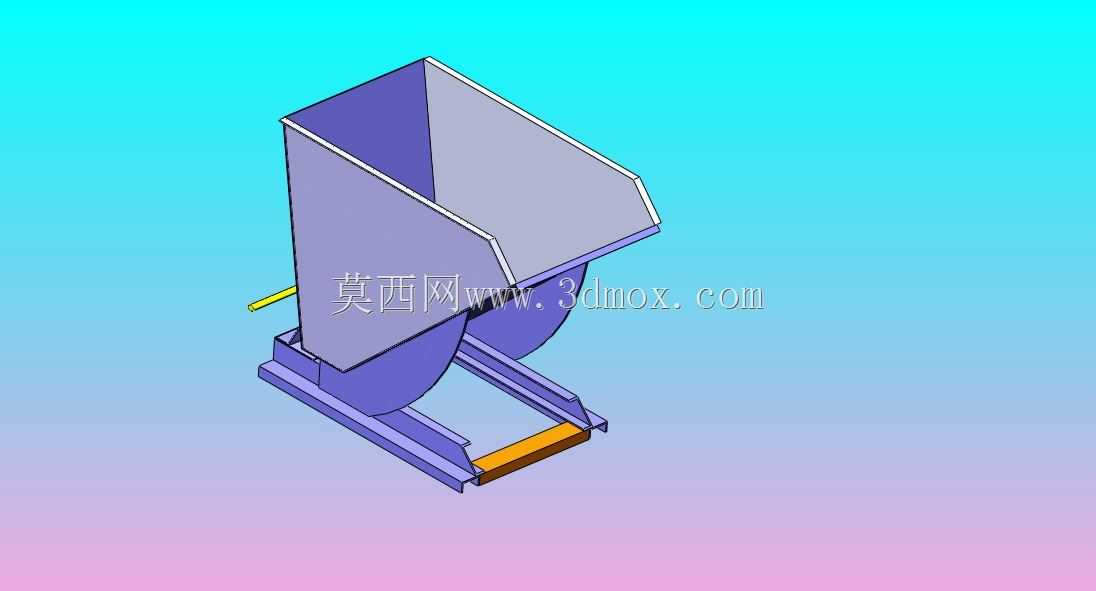

　　这款脚踏式敞口废料收集装置，主要适配生产车间工位旁的边角料、切削碎屑、废弃包装小件的临时收纳场景，也可用于商用公共区域的大容量废弃物归集，相比普通无盖敞口桶，它通过底部的脚踏连杆结构实现桶身的倾翻卸料，无需操作人员手动接触桶体，能有效避免废料沾污手部，在金属加工、装配流水线这类产生零散硬质废料的场景中实用性突出。从结构设计逻辑来看，整体采用上宽下窄的敞口式料斗造型，上部投料口做了外翻折边处理，一方面能强化料斗上口的结构刚度，避免长期投料碰撞出现边缘变形，另一方面折边形成的圆滑过渡也能减少投料时的剐蹭风险，料斗主体采用薄壁钣金折弯成型的思路，相邻壁板的拼接处预留了焊接工艺余量，能在建模阶段就匹配实际钣金加工的折弯系数与焊道位置，

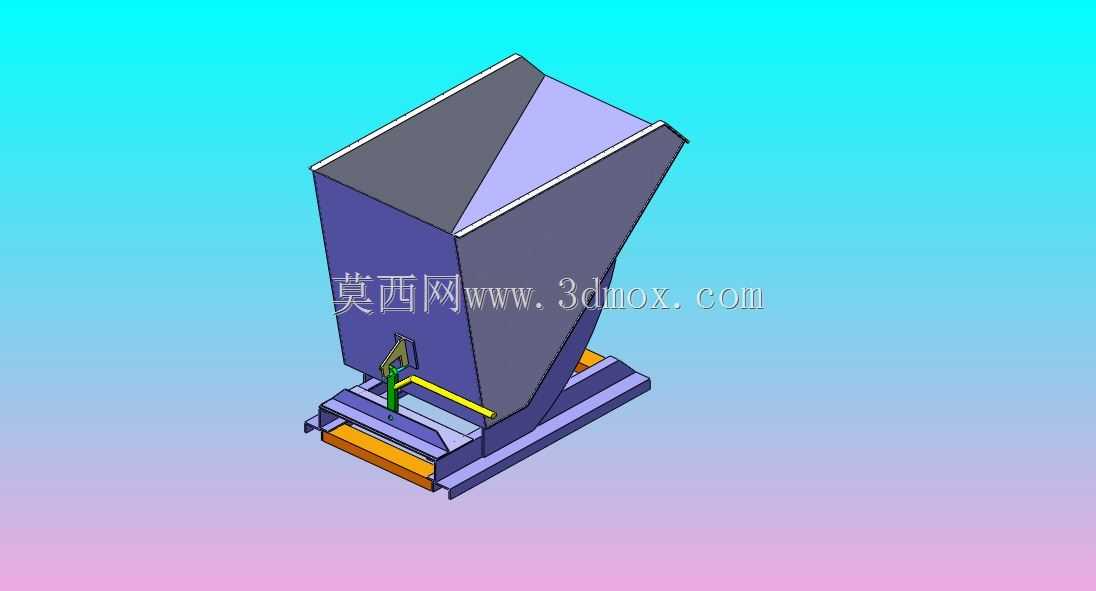

　　减少后续生产的工艺修正量。底部的支撑框架采用双轨式滑槽结构，和脚踏驱动的倾翻摆臂配合，当踩下底部的脚踏踏板时，摆臂会带动料斗绕下部铰接轴转动，将内部积存的废料一次性倾倒入下方的大型收集容器中，松开踏板后料斗会依靠自身重心回位到竖直承接状态，整个动作行程经过限位结构约束，倾翻角度刚好满足废料完全滑出，不会出现过度翻转导致的结构碰撞。在安装边界上，这款收集装置的底部框架为平面落地式结构，无需额外打膨胀螺栓固定，可直接放置在平整的水泥地面或环氧地坪上，整体占地面积仅为0.12平方米左右，不会占用过多工位操作空间，料斗的有效容积约为45升，能满足单工位一个班次的废料收纳需求，避免频繁倾倒的效率损耗。料斗内壁做了平滑过渡设计，

　　没有直角积料死角，倾倒时碎屑不会卡在接缝位置，下部的摆臂铰接处预留了润滑注油孔，长期使用时可定期加注润滑脂减少铰接磨损，脚踏踏板表面做了防滑纹路设计，操作人员穿戴劳保鞋踩踏时不会出现打滑偏移，整体结构没有复杂的传动部件，后期维护仅需检查铰接点的磨损情况即可，适配工业场景下低维护成本的使用需求。
