亚克力材质30厘米塑料直尺三维设计

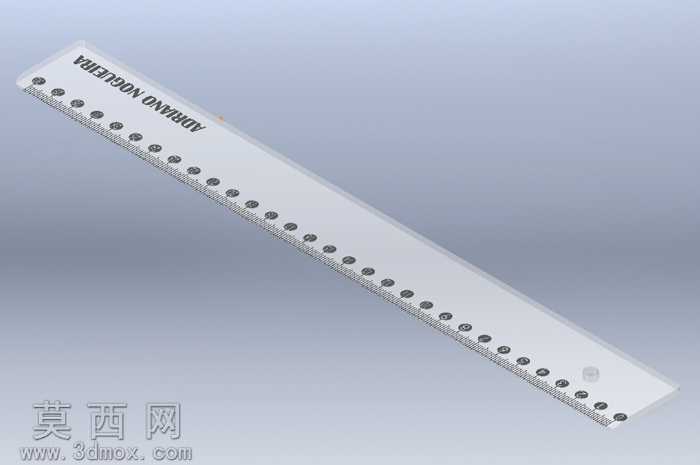

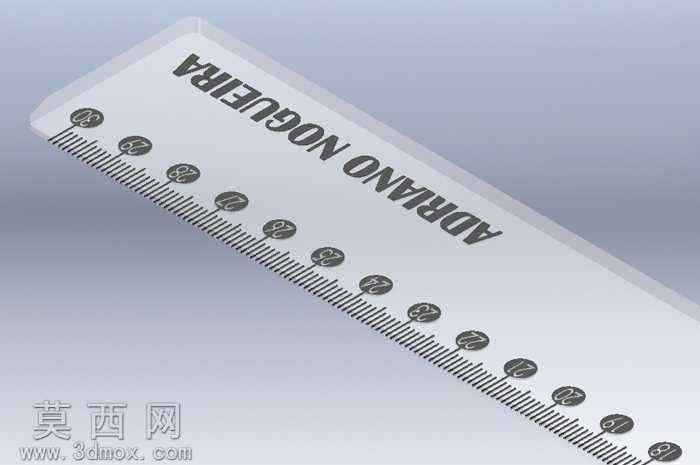

本作品为一款30厘米量程直尺的三维建模设计，整体采用透明亚克力塑料作为主体材质，建模过程以SolidWorks为核心工具完成全参数化构建。建模初期首先确定直尺的基础轮廓参数，整体为长条形薄片状结构，长度严格对应300mm量程，厚度控制在2mm左右，边缘做微小圆角处理避免尖锐棱角，还原日常塑料直尺的真实握持触感。刻度建模部分采用线性阵列特征完成，首先绘制最小刻度1mm的细凸线，按照1mm间距完成基础阵列，再针对5mm、10mm刻度分别设置更长的凸线长度，对应厘米位的数字标识采用包覆特征将文字贴合在尺面，确保刻度标识清晰规整，完全符合日常直尺的刻度排布逻辑。尺面的品牌文字区域同样采用包覆浮雕效果处理，还原实体直尺表面的印刷凸起质感，材质设置阶段为亚克力主体添加高透明低粗糙度的塑料材质，调整折射参数匹配真实亚克力的透光效果，刻度与文字部分设置为深灰色哑光材质，与透明尺身形成清晰视觉对比。渲染阶段采用柔和的顶光搭配侧方补光，突出亚克力材质的通透感与刻度的立体感，同时还原尺身边缘的光线折射效果。设计思路上以日常使用的简约塑料直尺为原型，没有添加多余的异形结构，保留直尺最基础的平直测量功能，结构上整体为一体化成型设计，无需额外装配部件，完全匹配亚克力注塑生产的工艺逻辑，尺身的圆形标识点位按照固定间距排布，既可以作为刻度的辅助识别标记，也提升了尺面的视觉层次感，整体建模精度控制在0.01mm，所有特征均可编辑，可直接用于3D打印验证或者注塑模具的结构参考，还原了普通民用测量直尺的全部外观与结构特征。
