三爪气动夹持执行机构结构设计

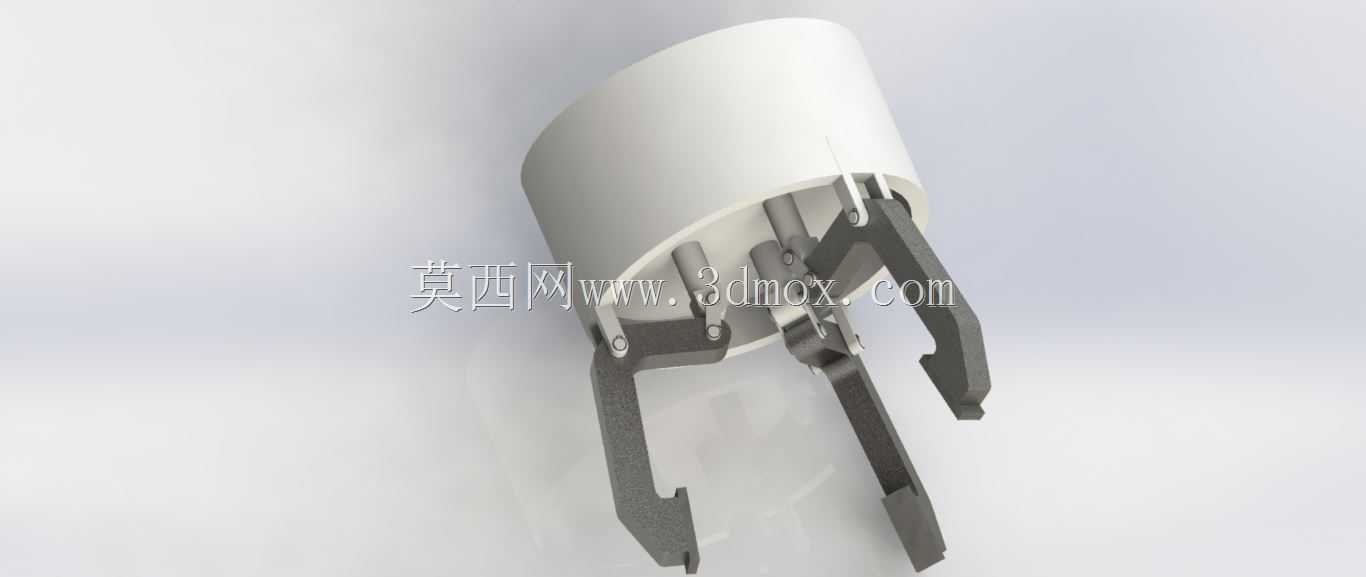

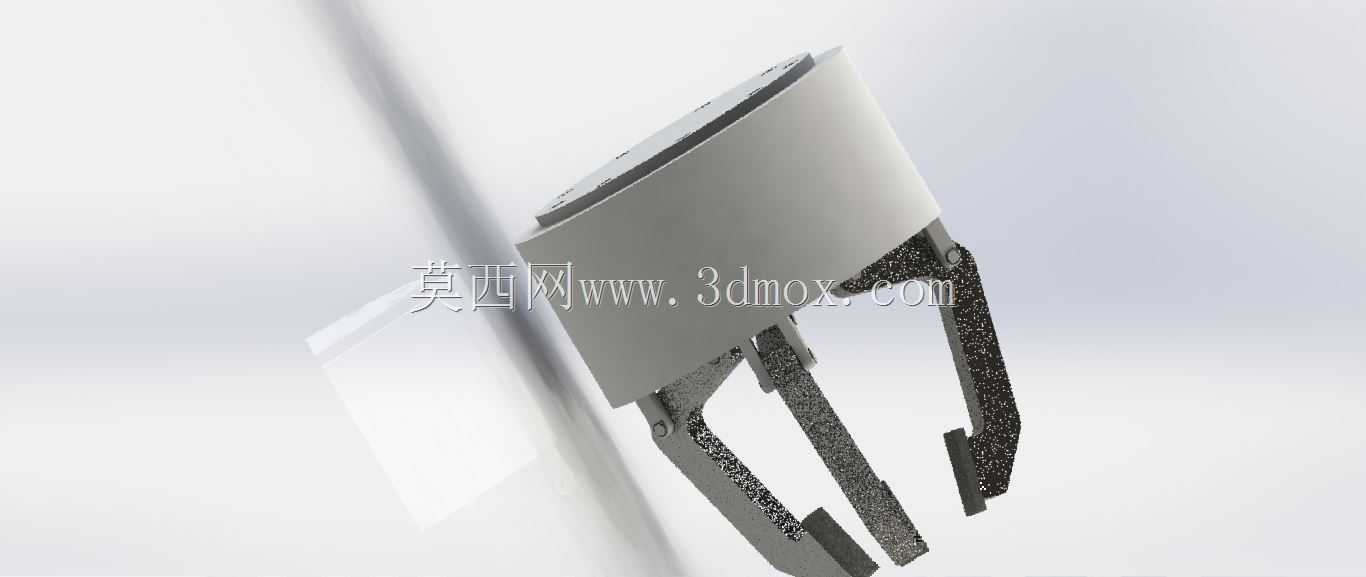

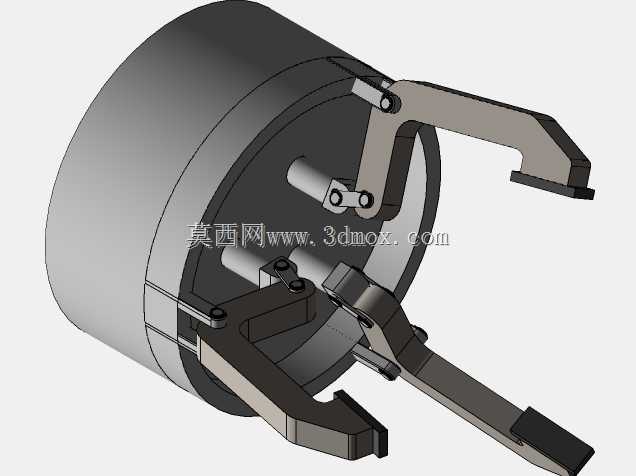

　　这类三爪夹持结构常作为自动化生产线末端执行件使用，在3C电子小件分拣、机加工工序上下料、精密零件转运场景中适配度较高，相比两爪夹爪，三爪的周向均布受力形式对圆柱形、圆环形工件的对中夹持精度更有优势，能减少工件装夹偏心带来的加工或装配误差。从结构逻辑来看，该夹爪采用滑块驱动的传动形式，压缩空气通入缸体后推动内部活塞做轴向直线运动，活塞端的斜槽与三个夹爪根部的滑块配合，将轴向直线运动转化为三个夹爪同步的径向开合动作，实现对工件的抱紧或松开，三个夹爪的同步性由缸体内部的导向槽约束，能保证开合过程中各爪的行程一致，避免工件夹持偏斜。

　　从安装适配维度看，该夹爪的缸体为圆柱形结构，上端预留标准安装接口，可直接适配主流工业机械手的末端法兰盘，不需要额外设计转接件就能完成装配，夹爪的开合行程覆盖常规小型轴类、套类零件的直径范围，夹持力可通过输入气压的调整在合理区间内调节，既能夹持薄壁类易变形工件避免夹伤，也能满足一定重量金属零件的夹持需求，防止转运过程中工件脱落。

　　现有结构的传动逻辑清晰，装配关系简单，夹爪的指端做了钩型结构设计，在夹持工件下端面时能提供额外的承托力，适配垂直方向的工件取放动作，但当前建模过程未引入标准化的尺寸公差与装配规范，夹爪与滑块的配合面没有预留合理的间隙值，实际加工装配时容易出现卡滞问题，同时结构设计阶段未充分考虑可制造性要求，部分内部斜槽的加工工艺性较差，量产时需要调整斜槽角度与过渡圆角，降低加工难度，另外夹爪指端没有设计可更换的防滑垫安装位，长期使用磨损后需要整体更换夹爪，后续优化时可在指端增加快换结构，适配不同材质工件的夹持需求，也能降低后期维护成本。在实际选型应用时，需要结合工件的重量、外形尺寸、材质硬度匹配对应的输入气压，同时要确认夹爪完全闭合、完全张开时的外径尺寸，避免在狭窄工位作业时与周边工装发生干涉。
