高尔夫球车车架底盘结构设计

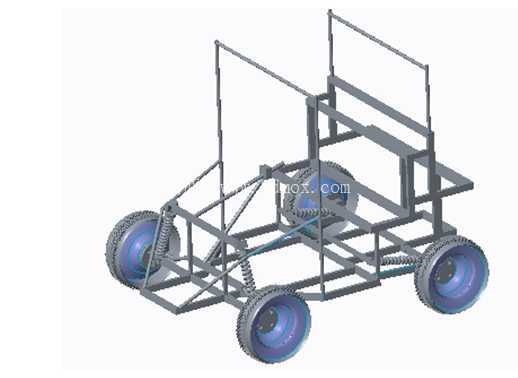

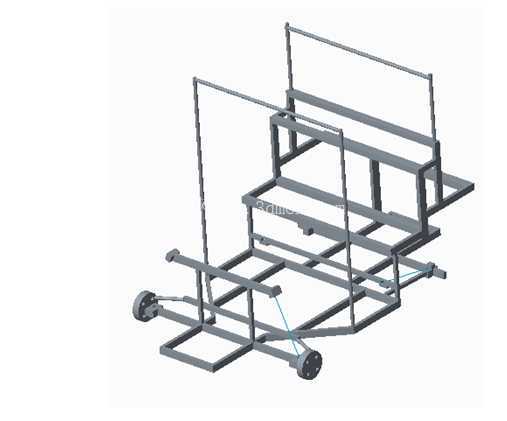

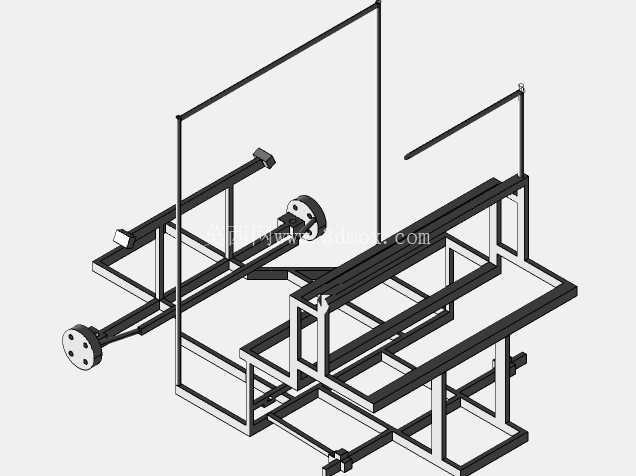

　　高尔夫球车作为高尔夫球场内的核心代步载具，其车架底盘的结构合理性直接决定了整车的承载能力、行驶稳定性与后续部件的装配适配性，本次设计的车架结构针对球场内低速短途通行的场景做了针对性优化，完全适配球场内平整草坪、硬化步道的通行需求，可承载2-4名乘员及配套球包的重量，满足球场内人员转运、球具运输的核心使用需求。从结构布局来看，整体采用分层框架式设计，底层为行走机构安装层，预留了转向桥、驱动轮组的安装位，前后轮距的设定充分考虑了球场狭窄步道的通行需求，最小转弯半径可适配球场内多数弯道的通行要求，轮组安装位的同轴度公差控制在合理范围内，可避免行驶过程中出现轮胎偏磨、行驶跑偏的问题。

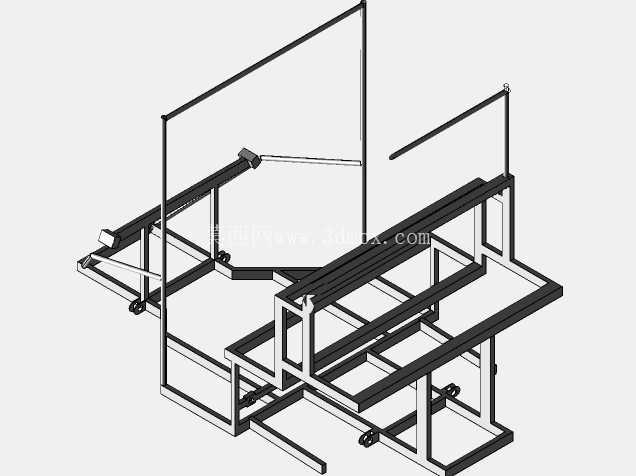

　　中层为乘员承载层，框架的横向、纵向支撑梁采用等间距排布，在控制整体重量的前提下保证了承载面的结构强度，乘员座椅、脚踏区域的支撑梁做了局部加强处理，可承受长期交变载荷下的结构形变，避免长期使用后出现框架开裂、下沉的问题。上层为防护框架结构，沿乘员区域周边布置，高度符合人体工程学防护要求，可在车辆发生侧倾时为乘员提供基础防护，同时上层框架预留了顶棚、遮阳帘的安装点位，可根据实际使用需求加装附属配件。设计过程中优先采用矩形管材作为框架主材，管材的壁厚选择兼顾了结构强度与整车轻量化需求，所有梁体的连接节点均采用满焊连接的设计思路，关键受力节点额外增加了三角加强筋，可分散节点处的集中应力，避免长期颠簸工况下出现焊缝开裂的问题。

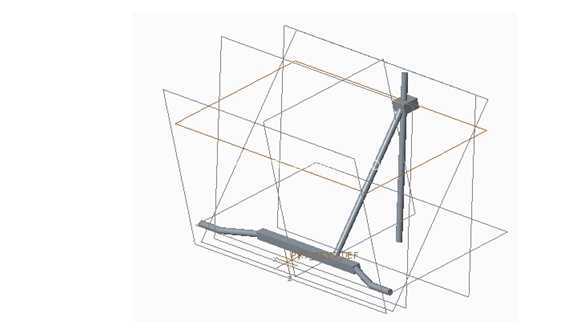

　　行走机构的安装点位做了统一的基准设计，转向拉杆的布置角度经过反复校核，可保证转向过程中内外轮的转角差符合阿克曼转向几何要求，降低转向过程中的轮胎滑动摩擦，提升转向操作的顺滑度。安装边界方面，整体车架的宽度控制在1.2米范围内，长度控制在2.4米左右，完全适配高尔夫球场内现有球车道路的通行宽度，车架底部的离地间隙设定为120mm，既可以顺利通过草坪区域的微小起伏，也不会因为离地间隙过高导致整车重心上移，影响行驶稳定性。车架前后端预留了保险杠、储物筐的安装接口，侧面预留了球包固定架的安装孔位，所有安装孔位均采用统一的孔径标准，方便后续配件的通用化装配。

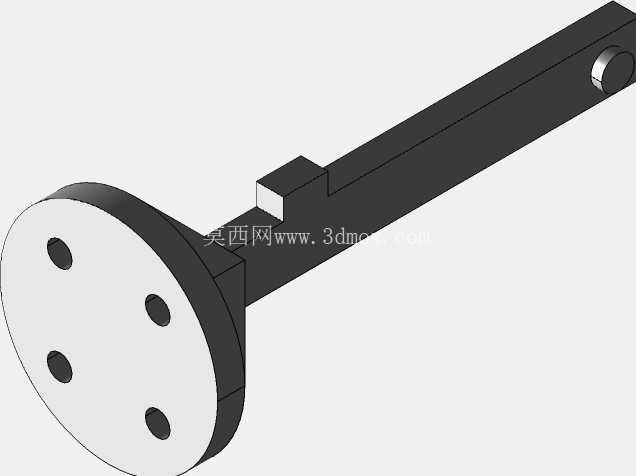

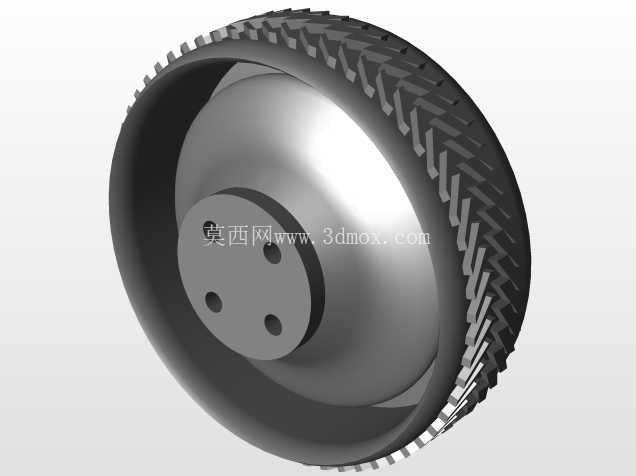

　　在结构校核阶段，针对满载情况下的车架弯曲形变、扭转形变做了模拟验证，当单侧车轮通过凸起障碍时，车架的最大扭转形变量控制在允许范围内，不会出现车门卡滞、部件干涉的问题；当紧急制动时，车架纵向的最大形变量也满足结构强度要求，不会出现纵向梁弯折的风险。不同于常规乘用车辆的车架设计，高尔夫球车的车架不需要考虑高速行驶下的空气动力学特性，所有结构设计都围绕低速承载、装配便捷、维护简单的核心需求展开，框架的开放式设计也方便后续电气线路、制动管路的排布与检修，所有管线的固定点位都提前在梁体上做了预留，不需要后期在管材上额外钻孔破坏结构强度。轮组的安装支座采用一体化焊接设计，支座的安装面经过铣平处理，可保证轮轴安装后的垂直度，避免车轮出现外倾或者前束偏差过大的问题，转向节的安装位预留了足够的转动空间，转向过程中不会出现轮体与框架梁的干涉。
