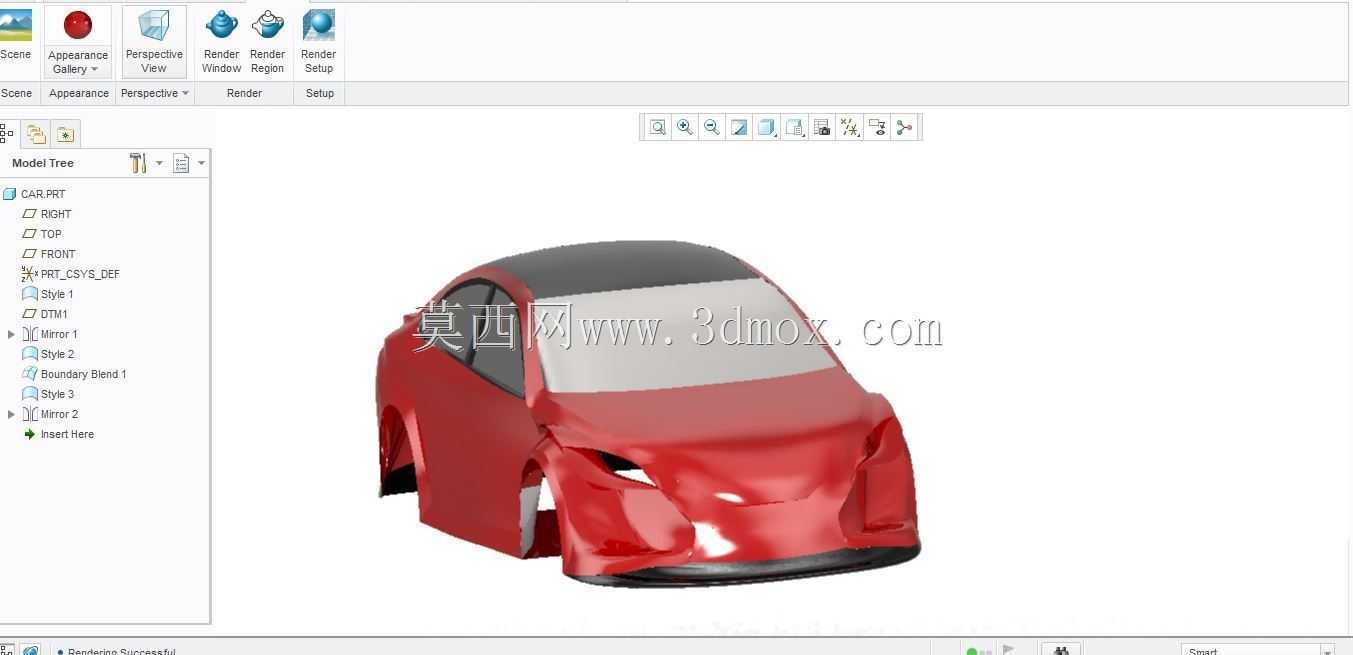

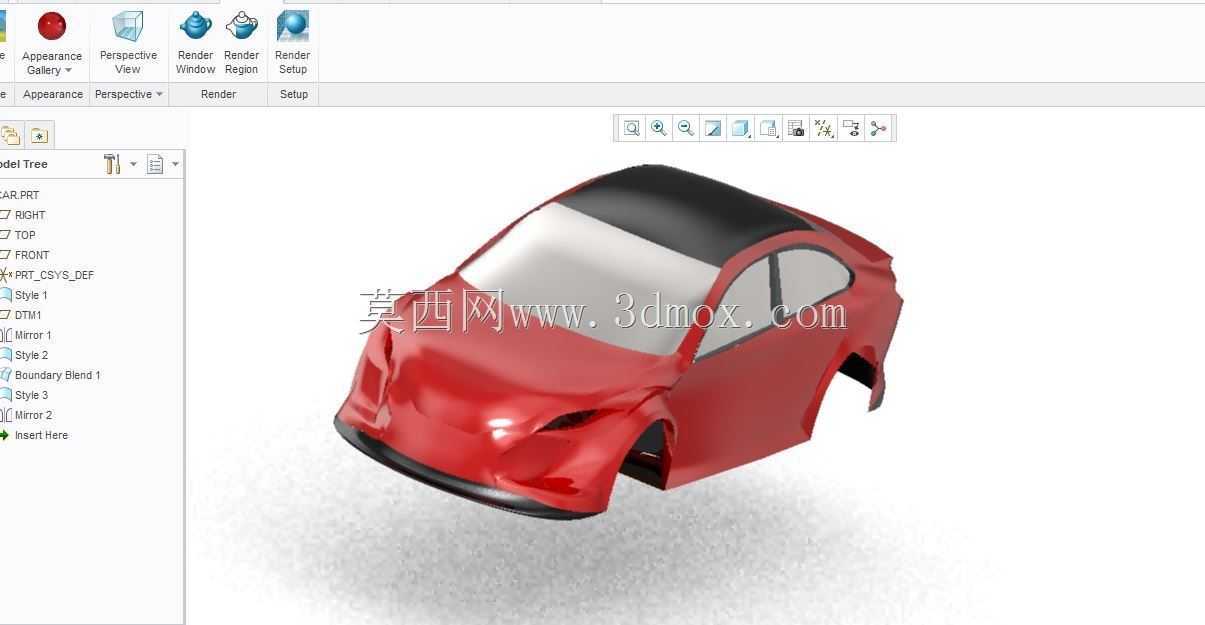

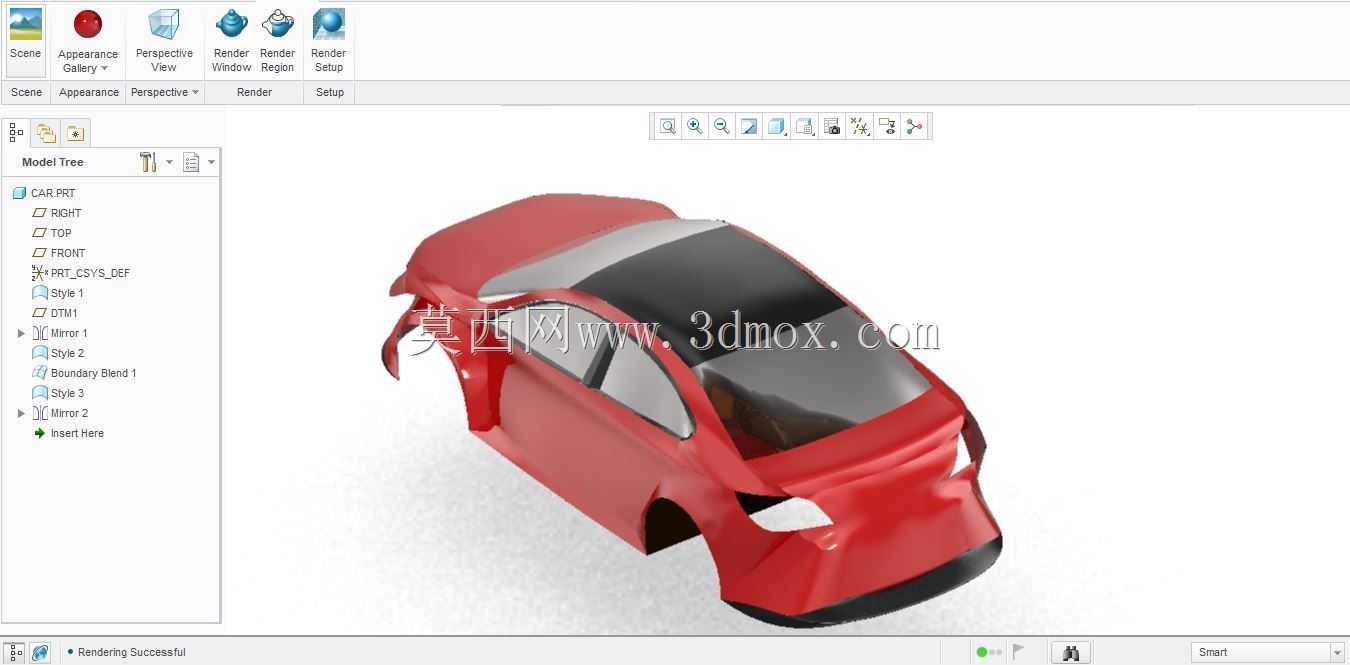

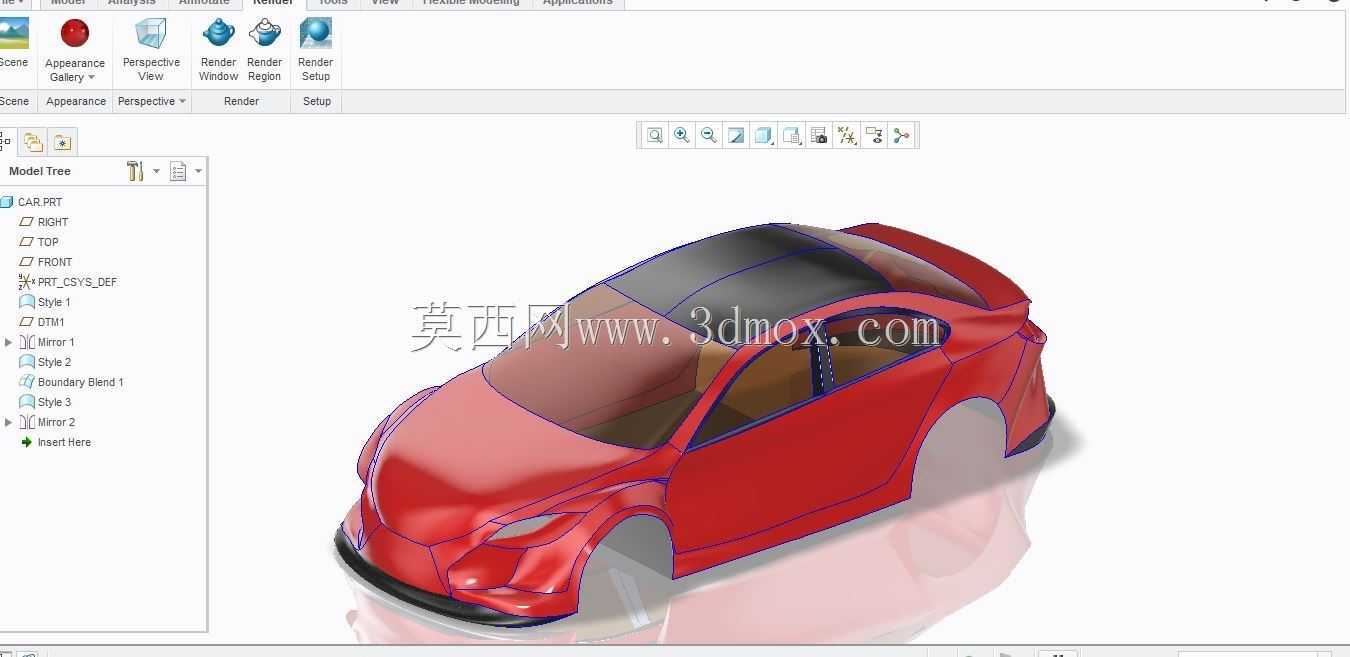

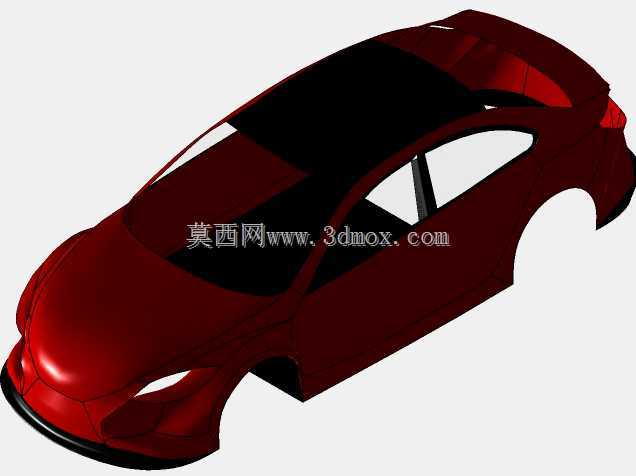

马自达6轿车外观曲面造型三维数模

　　这套马自达6的外观曲面数模，完整还原了初代马自达6经典的运动型轿车外覆盖件形态，建模过程中严格遵循量产A级曲面的连续性要求，所有相邻曲面间均达到G2连续标准，可直接用于后续的外饰件结构拆分、空气动力学仿真验证以及油泥模型铣削加工参考。从实际工程应用场景来看，这类整车外观数模常被用于汽车设计专业的曲面建模教学、改装厂商的外观套件开发、整车风阻仿真分析的基础几何输入，也可作为同级别运动轿车造型对标参考的基准数据，帮助设计团队快速把握中型运动轿车的比例关系与曲面走势。模型构建时优先还原了实车的核心造型特征：长车头短车尾的运动比例，引擎盖上两条隆起的特征筋线从A柱下方向前格栅处收拢，既强化了车头的俯冲视觉效果，也对应了实车引擎盖的冲压加强结构；溜背式的车顶线条从B柱开始平缓下滑至车尾，兼顾了后排头部空间与轿跑造型的视觉平衡，侧围曲面采用了马自达家族经典的光影曲面设计，腰线从前翼子板贯穿至尾灯，曲面在不同光照角度下会呈现出连续的光影转折，避免了大平面带来的呆板感。

　　数模中预留了所有外饰件的安装边界：前保险杠区域预留了前进气格栅、前大灯、雾灯区域的安装贴合面，曲面边界与实车安装止口的位置偏差控制在0.5mm以内，可直接在该基础上拆分前保险杠的分体结构，添加雷达安装孔、拖车钩盖板等细节特征；侧围部分明确了车门分缝线的位置，前后车门的分缝曲面做了等距偏移处理，匹配实车4mm的门缝间隙要求，同时预留了外后视镜安装座的贴合面、侧裙的安装卡扣位基准；车顶部分还原了实车黑色车顶的曲面落差，可直接添加天窗结构或者车顶饰条的安装导轨。

　　在建模思路上，整个外覆盖件采用了自顶向下的曲面构建逻辑，先通过三视图导入勾勒整车的关键控制线：Y0对称面的整车轮廓线、前后悬的长度控制线、轮眉的弧度基准线、腰线的空间走向线，再通过这些基准线搭建主要的大面，先完成引擎盖、车顶、侧围、行李箱盖这些核心大面的构建，确保大面的曲率变化均匀，没有突兀的拐点，再逐步添加翼子板、保险杠这些过渡区域的曲面，最后通过曲面裁剪、倒圆角处理还原所有的造型细节，所有圆角的大小都参考实车的冲压工艺要求，外露区域的外圆角半径不小于3mm，避免出现锐边风险，同时匹配冲压工序的成型极限，防止曲面曲率过大导致冲压开裂。

　　模型的外形尺寸完全对标实车参数，整车长度方向控制在4670mm的基准范围内，宽度1780mm，高度1435mm，轴距2675mm，轮距参数前后分别为1540mm和1545mm，轮眉区域的曲面预留了16寸到18寸轮毂的安装空间，轮胎与轮眉之间的间隙按照实车满载状态下的120mm间隙做了曲面避让，不会出现轮胎与轮眉干涉的问题。对于从事汽车外饰设计的工程师来说，这套数模可以作为曲面建模的练习范本，帮助理解运动型轿车的曲面光影处理逻辑，也可以作为改装设计的基础载体，在不改动原车安装边界的前提下设计大包围、尾翼等改装部件，确保改装件能够与原车曲面完美贴合，减少后续试装的匹配工作量；在教学场景中，该模型可以用来讲解A级曲面的构建标准、整车分缝的设计原则、外覆盖件的工艺约束要求，让学习者直观理解造型设计与工程落地之间的平衡关系。需要注意的是，该数模仅包含外覆盖件的曲面结构，未涉及内部的白车身、底盘、动力系统等结构，在用于整车性能仿真时，需要补充内部结构的几何数据，同时外曲面的厚度未做实体化偏移，后续做结构设计时需要根据不同部位的板材厚度做0.7mm到1.2mm不等的厚度偏移，匹配车身覆盖件的冲压板材厚度要求。
