拉杆式双作用标准液压缸三维设计

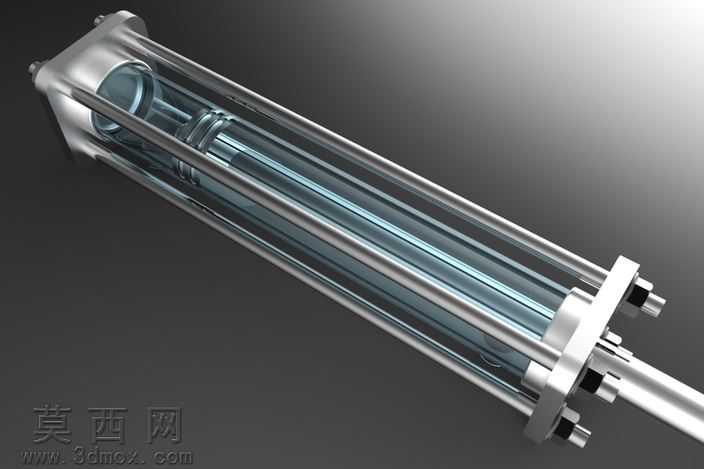

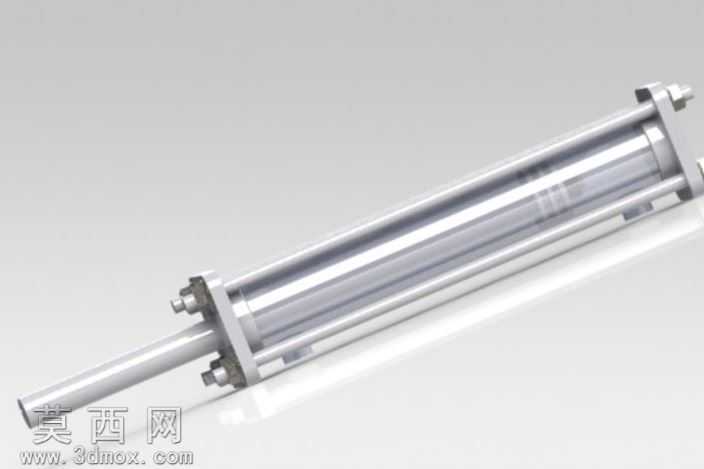

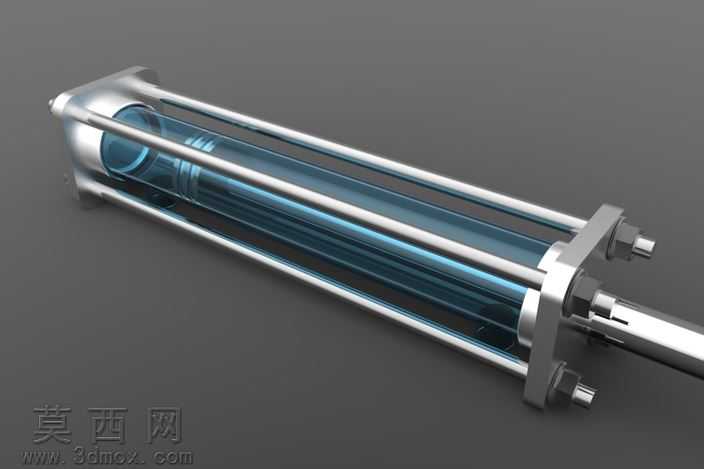

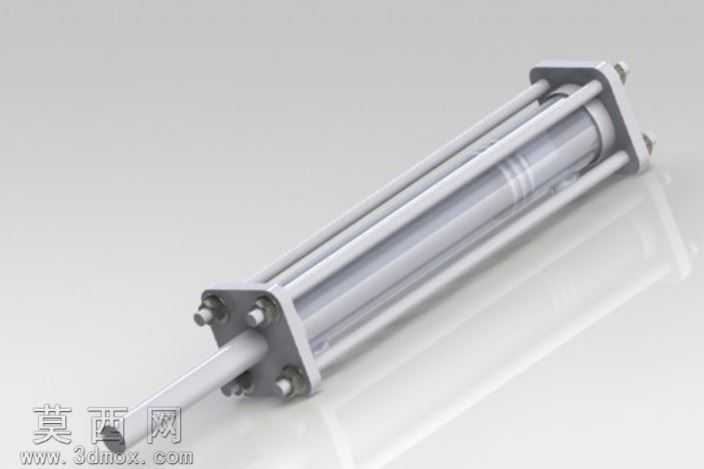

本作品为拉杆式双作用标准液压缸的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件的特征化构建，首先依据液压缸通用设计规范确定公称压力、缸径、杆径、行程等核心参数，依次完成缸筒、活塞杆、前后端盖、拉杆、紧固螺母、活塞、密封件沟槽、导向套等所有零件的独立建模，建模过程中严格遵循机械设计公差配合要求，对缸筒内壁与活塞的配合面、活塞杆与导向套的滑动配合面、端盖与缸筒的密封止口等关键结构均做了精确的尺寸约束，保证各零件装配后无干涉、符合实际生产的加工精度要求。装配阶段采用自下而上的装配逻辑，先完成活塞与活塞杆的子装配，添加同轴度、端面贴合等配合约束，再依次装入导向套、前后端盖，穿入四根对称布置的拉杆并施加预紧力对应的装配约束，最后完成所有密封件、防尘圈、紧固件的装配，全程通过干涉检查功能验证装配合理性，对存在配合冲突的结构及时调整尺寸参数，确保整体装配逻辑与实际液压缸的组装流程完全一致。渲染阶段赋予各零件贴合实际工业产品的材质属性，缸筒、端盖、拉杆、螺母等金属部件采用哑光银灰色钢材材质，添加细微的金属磨砂纹理与环境反射效果，还原金属机加工后的真实质感；活塞杆表面采用镀硬铬后的亮面金属材质，体现高光洁度的表面处理特征；密封件采用黑色丁腈橡胶材质，添加轻微的橡胶哑光漫反射效果，区分不同零件的材质差异。场景布置采用简洁的浅灰色无影展示背景，搭配柔和的三点布光，主光从侧上方打亮液压缸主体结构，辅光弱化阴影死区，轮廓光勾勒拉杆与活塞杆的边缘线条，充分展现液压缸的整体外形与结构细节。设计过程中重点还原了拉杆式液压缸的典型结构特征，四根对称分布的长拉杆贯穿前后端盖，通过两端螺母锁紧实现缸筒与端盖的可靠连接，这种结构具备加工便捷、拆装维护方便、承压能力稳定的特点，是工业液压系统中应用最广泛的油缸结构形式；同时对活塞上的密封沟槽、导向套的支撑结构、端盖处的防尘密封结构都做了精细化建模，完整复现了液压缸实现双向液压驱动、直线往复运动输出的核心结构原理，可用于液压系统原理演示、设备装配模拟、相关机械产品的配套设计参考。
