带法兰盘模压螺纹塑料接头结构设计

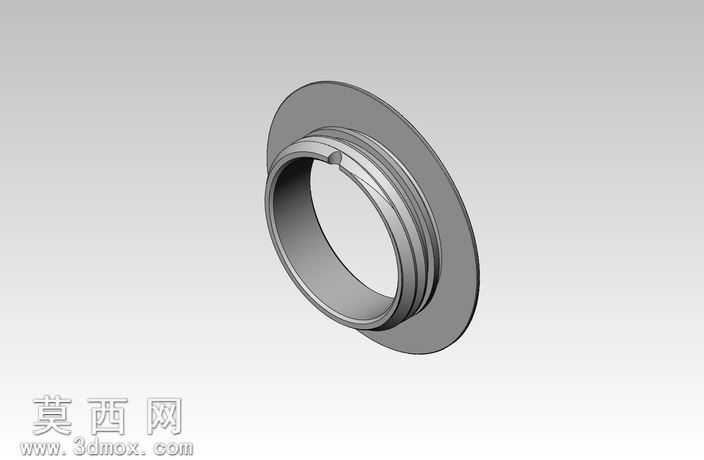

本作品为适配大容积塑料袋连接使用的模压螺纹塑料接头，整体采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构的工艺可行性与装配适配性，对核心功能结构做了针对性的尺寸优化。模型整体由一体式法兰盘与带外螺纹的筒体两部分构成，法兰盘为薄型圆盘结构，边缘做了微小的圆角过渡处理，避免模压成型过程中出现应力集中导致的开裂问题，同时法兰盘的平面度在建模时做了严格的公差约束，保证后续与塑料袋膜面超声焊接时能够获得足够的接触贴合面积，提升焊接后的密封性能与连接强度。筒体部分为等壁厚空心圆筒结构，外壁设置多圈连续的标准模压外螺纹，螺纹牙型采用适配塑料件成型的圆角牙型设计，避免尖锐牙底导致的应力开裂，同时螺纹起始端做了导向倒角处理，方便与配套的外盖或者外接管路快速旋合对接，降低装配对位的难度。建模过程中对塑料件的壁厚做了均匀化处理，整体壁厚保持一致，避免壁厚差异导致的注塑或模压成型时出现缩痕、翘曲等成型缺陷，同时在筒体与法兰盘的连接位置设置了平滑的过渡圆角，既能够提升结构的整体抗弯折强度，也能够优化熔融塑料在模腔中的流动路径，减少成型阻力。材质设定上选用常用的高密度聚乙烯塑料，该材质具备较好的韧性与焊接适配性，能够满足超声焊接的工艺要求，同时具备一定的耐化学腐蚀性能，适配塑料袋盛装不同类型物料的使用需求。渲染阶段采用哑光塑料材质表现，还原真实塑料件的表面质感，通过光影效果突出法兰盘的平面特征与筒体螺纹的牙型细节，清晰展示各部分的结构衔接关系。设计思路上围绕塑料袋的密封连接需求展开，摒弃了传统的额外压环固定结构，采用法兰盘直接与塑料袋膜面超声焊接的方式，减少装配零件数量，降低整体生产成本，同时螺纹结构的设置能够实现快速的封口或者外接管路功能，满足塑料袋灌装、封口、导流等多场景的使用需求，整体结构简洁，成型工艺性好，适合大批量模压生产。
