DIY钢制飞行模拟器双踏板操控结构

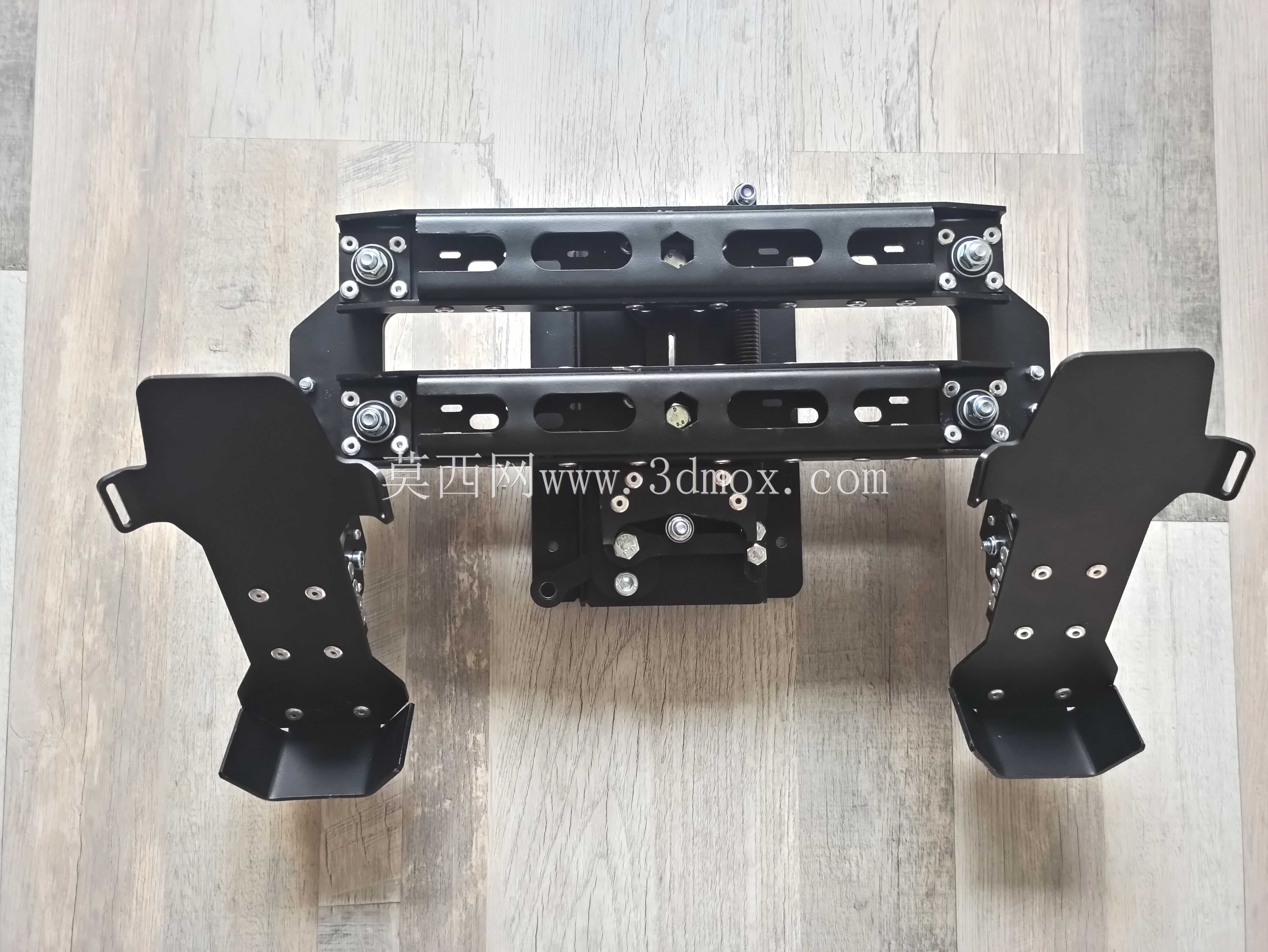

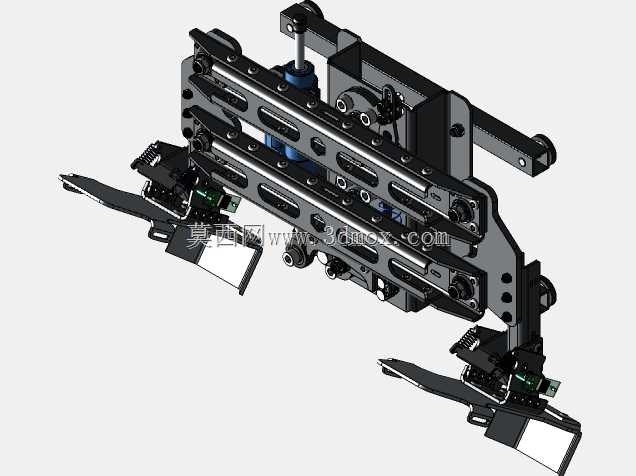

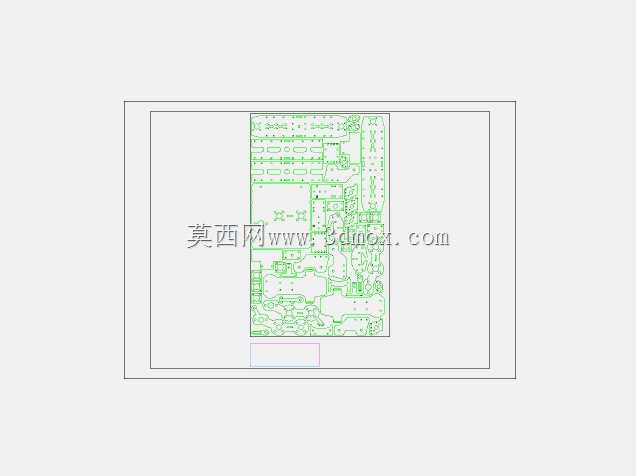

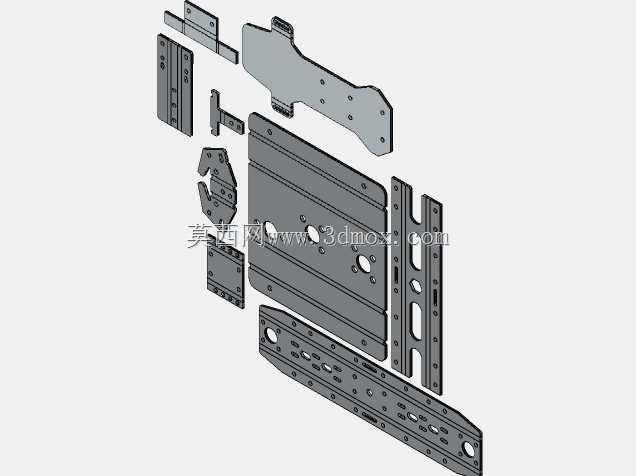

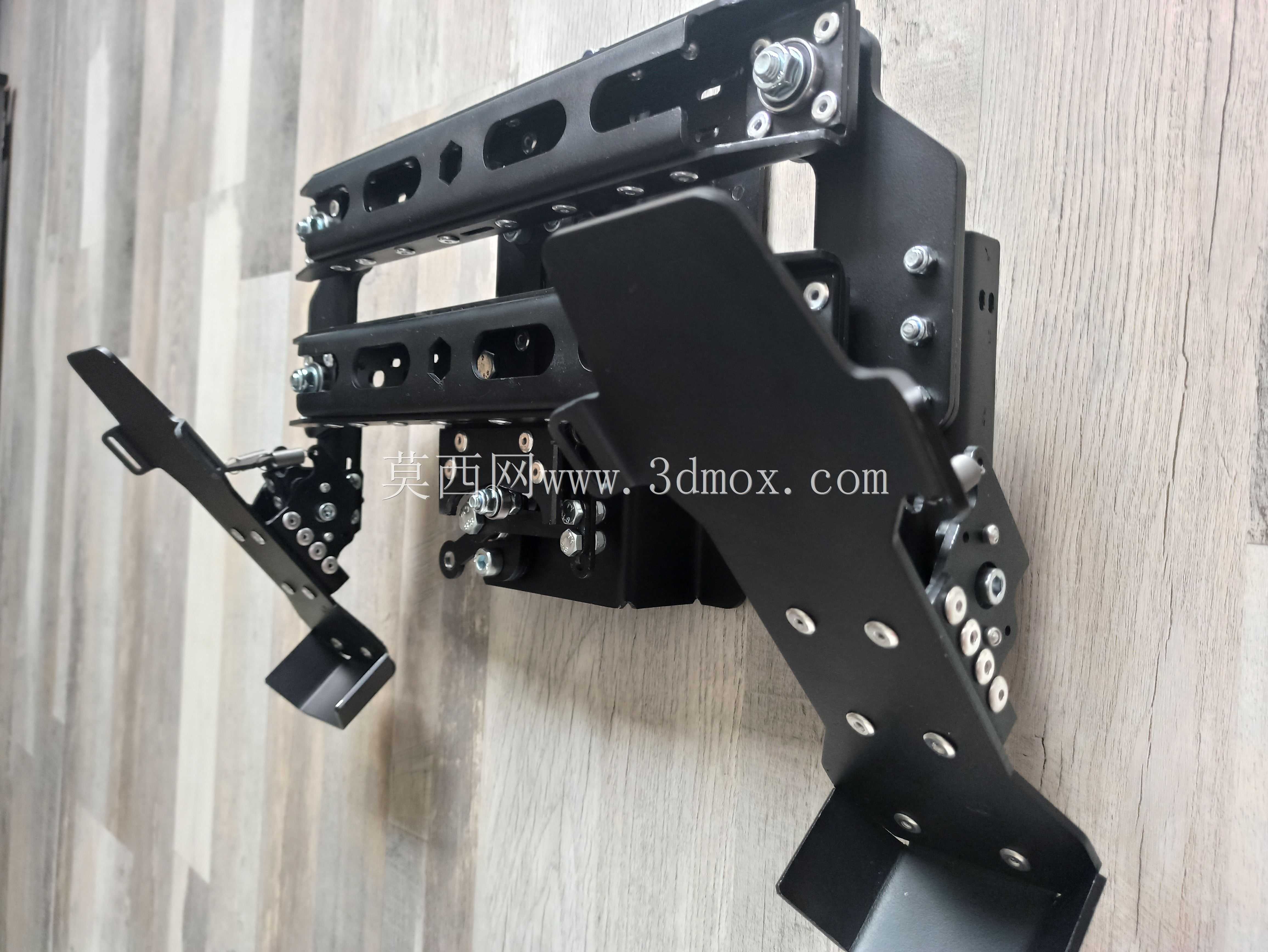

　　这套双踏板操控结构主要面向民用飞行模拟娱乐、小型飞行训练模拟舱搭建场景使用，作为模拟飞行操控系统的核心输入部件，承担飞行过程中方向舵控制、机轮刹车指令输出的功能，适配多数主流民用飞行模拟软件的信号输入协议，可直接配套常规模拟飞行摇杆、油门台组成完整的地面模拟操控套件。整体结构采用3mm厚度钢板作为基材，所有金属板材构件均通过激光切割完成外形落料，安装孔位一次加工成型，避免二次钻孔带来的位置偏差，折弯工序采用数控折弯设备完成，保证各安装面的角度公差控制在±0.2°以内，装配后整体框架无明显拼接缝隙，受力状态下不会出现非预期的结构形变。结构两侧的踏板踏面做了外翻边处理，增大脚部接触面积的同时，边缘做了圆角打磨去除毛刺，

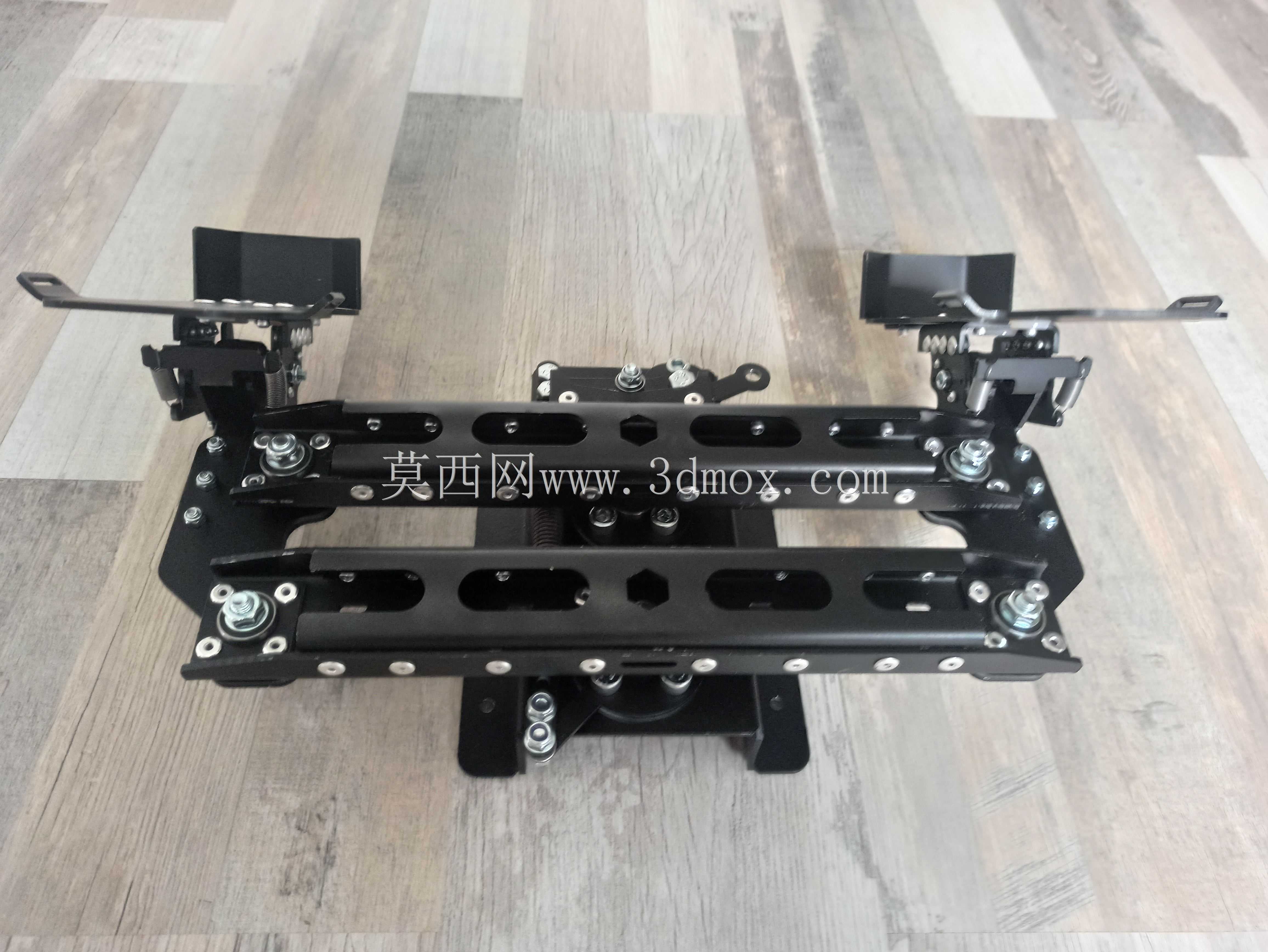

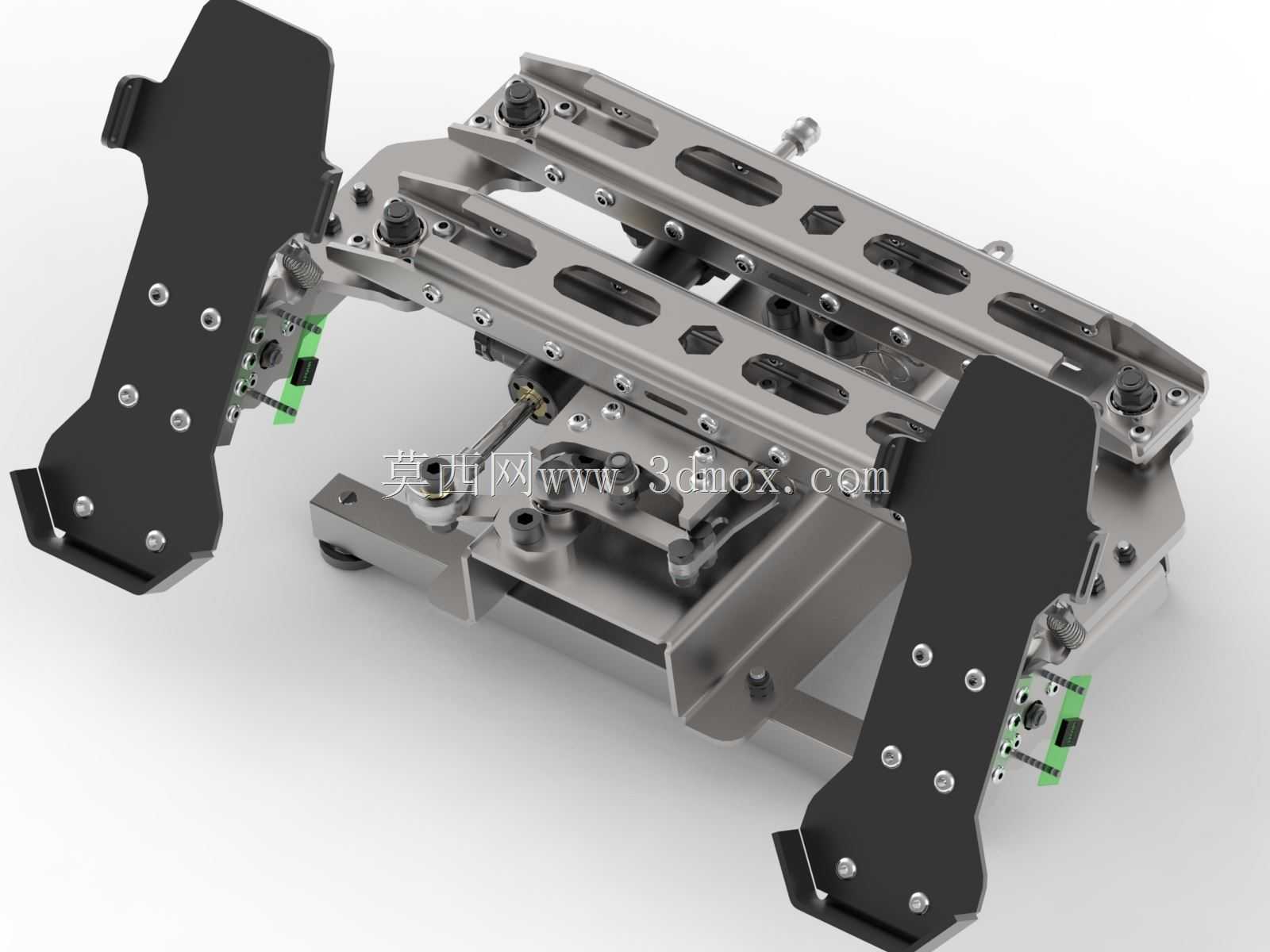

　　避免使用过程中剐蹭操作人员的鞋服，踏面背面设置有可调角度的限位块，可根据不同操作人员的踩踏习惯调整踏板的最大行程范围，适配不同脚长、不同踩踏力度的使用需求。中间的框架主体采用分层式镂空设计，在保证整体结构刚性的前提下尽可能降低构件自重，镂空槽位同时预留了传感器安装、线束走线的空间，霍尔角度传感器可直接固定在框架预留的安装位上，无需额外制作转接支架，传感器触发端与踏板转轴直接连接，减少传动间隙带来的操控信号延迟。结构内置的阻尼减震组件并非仅做平滑踩踏手感使用，其阻尼系数经过多轮调试匹配，可模拟真实飞机方向舵踏板的踩踏反馈力度，踩踏过程中阻尼随行程增大线性提升，松开踏板后可自动平稳回位，不会出现卡顿、回弹过快的问题。安装边界方面，

　　整体结构底部预留了四个标准M6安装孔位，孔位间距符合多数模拟舱支架、家用桌面固定架的通用安装尺寸，可直接通过螺栓固定在模拟舱地板或者专用支架上，不需要额外加工转接板；整体结构的横向宽度、纵向深度以及垂直高度均适配普通成年人坐姿下的脚部操作空间，不会出现踩踏时磕碰周边设备的情况，踏板的初始高度可通过底部的调节垫片进行微调，匹配不同座椅高度下的操作姿态。整套结构的连接紧固件均采用标准内六角圆柱头螺钉，装配时可通过扭力扳手控制预紧力，长期反复踩踏使用后不会出现紧固件松动的问题，所有金属构件表面可根据使用需求做喷塑、氧化处理，提升构件的防锈能力与外观质感。
