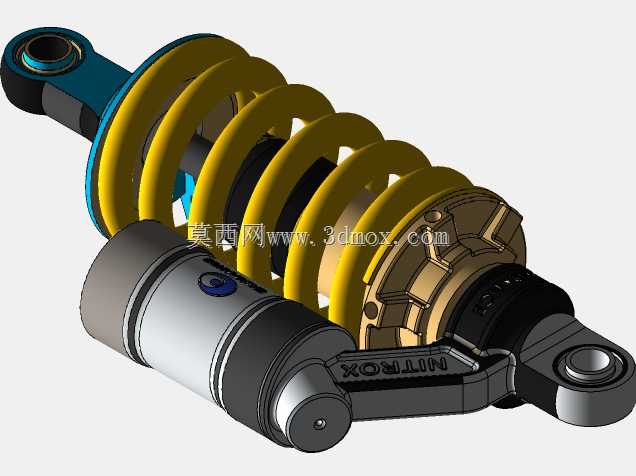

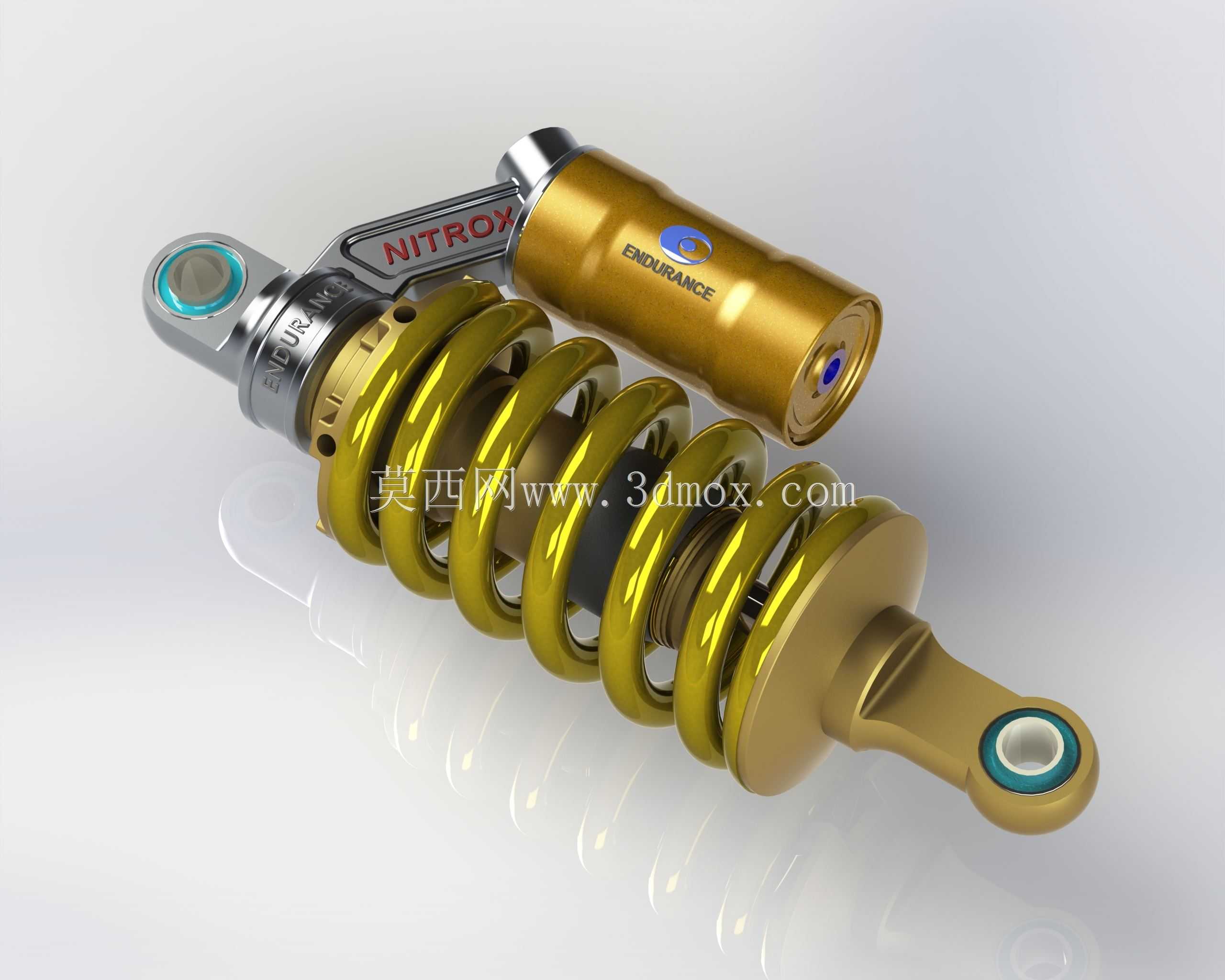

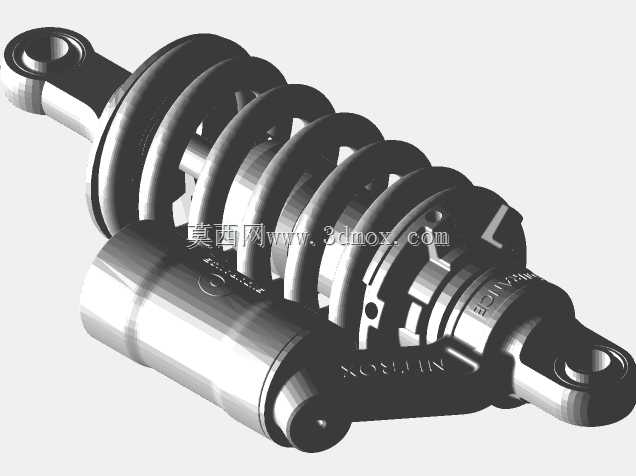

270mm行程单筒氮气摩托车后减震结构

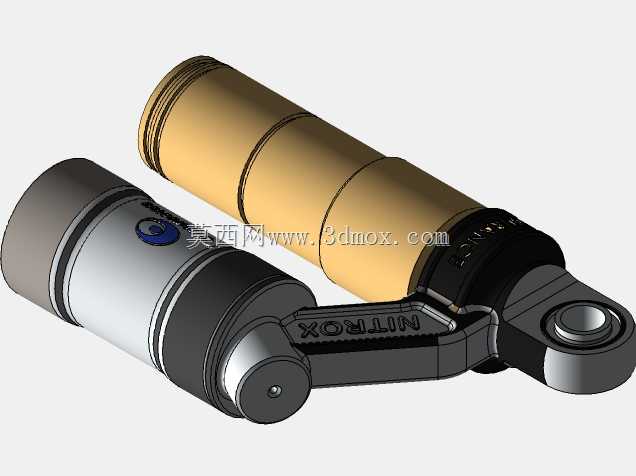

　　该款减震结构核心行程为270mm，属于单筒外置氮气室的阻尼减震方案，主要适配中小排量越野摩托车、复古改装街车的后悬架安装场景，也可作为轻型全地形车、电动两轮性能车的悬架阻尼部件选型参考。从安装边界来看，两端采用标准橡胶衬套环式连接结构，上下安装孔中心距在完全伸展状态下匹配270mm的标称长度，安装环内径适配常规10-12mm规格的连接螺栓，外置氮气室的侧向突出尺寸需要在车架布局时预留足够的避让空间，避免转向、后轮跳动过程中与车架平叉、挡泥板部件发生运动干涉。设计思路上参考了高性能越野减震的阻尼补偿逻辑，将高压氮气腔与主油腔通过外置筒体分离，避免长时间连续颠簸工况下油液混合产生的阻尼衰减问题，主弹簧采用变节距设计，

　　初段刚度较低以过滤路面细碎颠簸，中后段刚度线性提升，应对飞跳、重载冲击时提供足够的支撑力，避免悬架打底损伤车架结构。功能特性层面，该结构通过氮气室的恒定压力补偿油液体积变化，阻尼阀系采用多片叠片阀结构，可根据压缩、回弹的不同速度自动调整阻尼油通流面积，压缩行程提供适中的阻尼力吸收冲击能量，回弹行程提供更强的阻尼控制，避免弹簧快速回弹带来的车辆抛跳感，提升轮胎与路面的附着稳定性。实际应用场景中，这类单筒氮气减震相比传统双筒液压减震，热稳定性提升明显，连续颠簸山路、非铺装路面长距离行驶时，阻尼性能衰减幅度可控制在较低范围，外置氮气室的金属壳体也能更好地散发阻尼油工作产生的热量，避免高温导致的油液粘度下降、密封件过早老化问题。

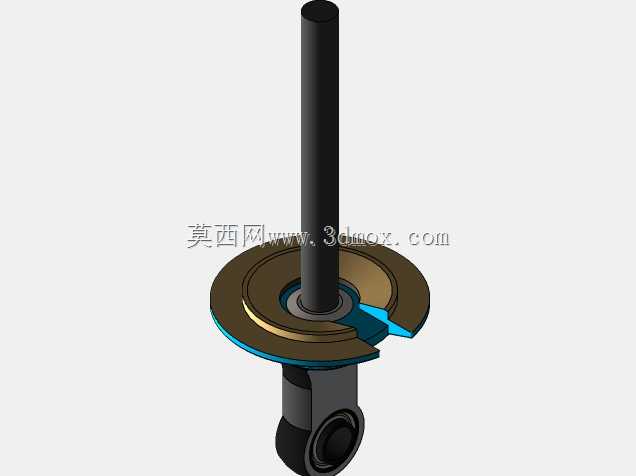

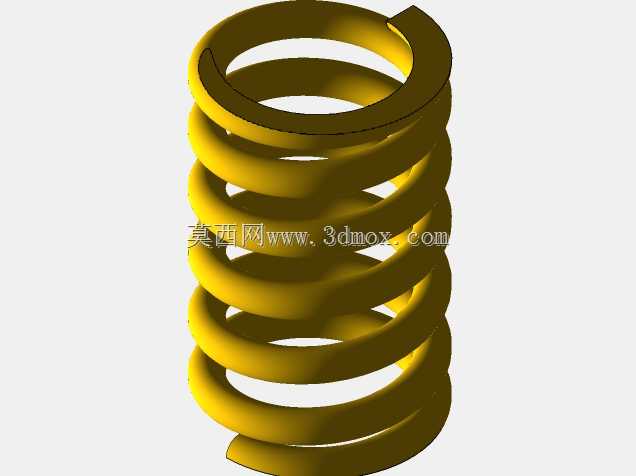

　　建模过程中完整还原了弹簧的螺旋升角、两端并圈磨平的工艺结构，阻尼筒表面的散热鳍片、氮气室的连接油路、两端安装衬套的金属嵌件结构都做了等比例还原，可直接用于悬架系统的运动干涉校核、安装布局模拟，也可作为减震器结构设计的参考原型，用于调整弹簧刚度、阻尼行程参数适配不同吨位的车型需求。
