车辆悬架用螺旋弹簧液压减震结构

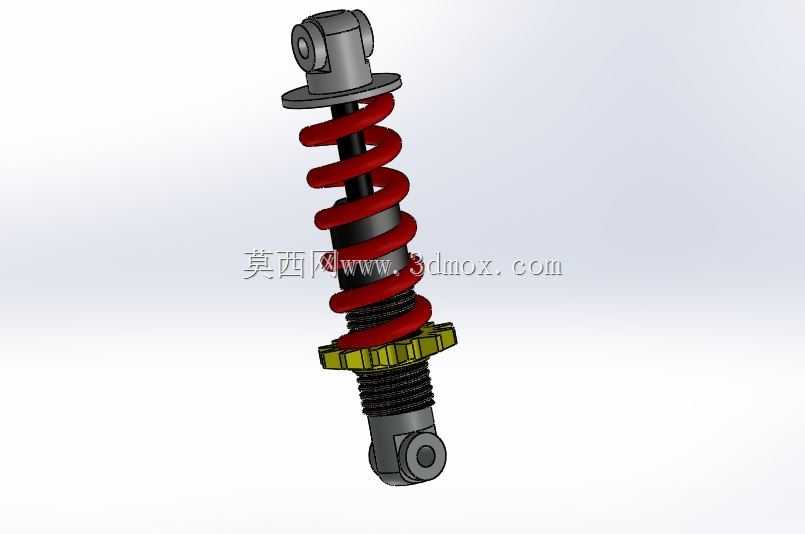

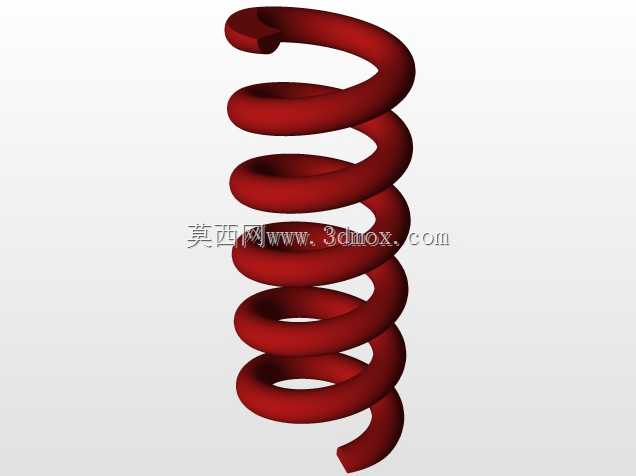

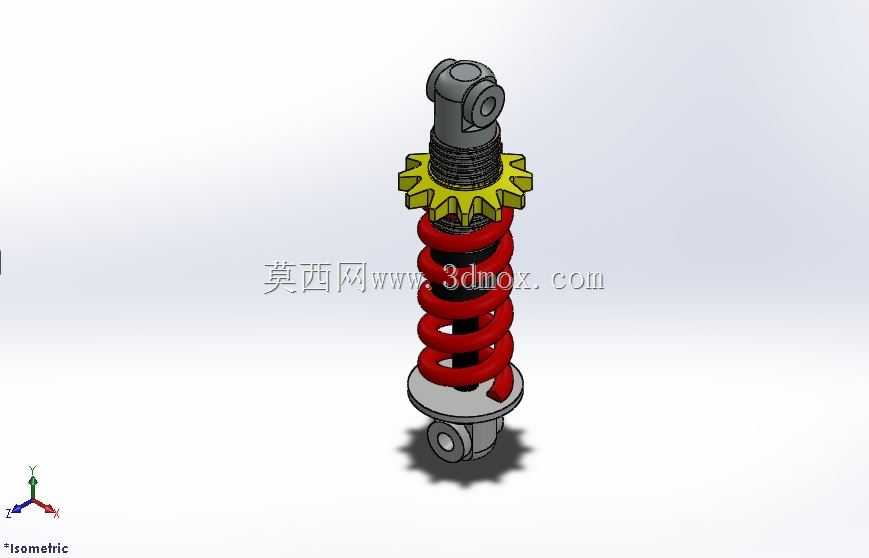

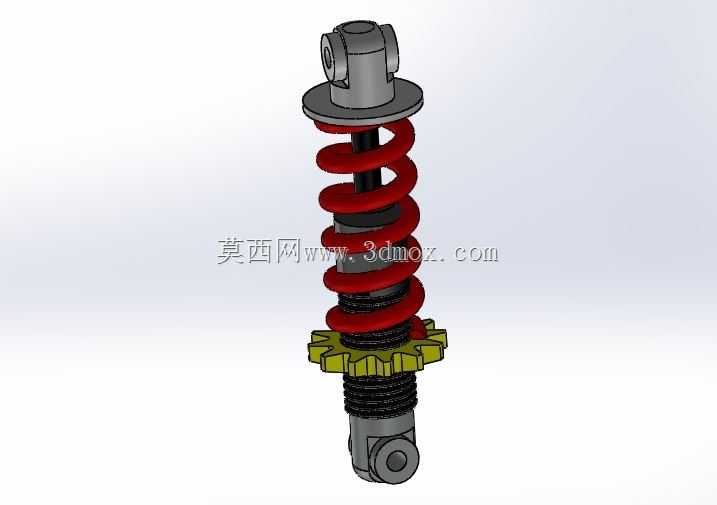

　　这类减震结构常配套轮毂电机驱动的小型代步车辆、电动两轮车以及1:10比例遥控模型车使用，安装在车轮与车架的连接点位，承担行驶过程中路面冲击的缓冲吸能职责，避免颠簸直接传递至车架造成结构疲劳，同时抑制弹簧吸能后往复的多余弹跳，提升行驶过程中的贴地稳定性与操控平顺性。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与液压阻尼芯同轴布置的方案，上下两端均采用铰接式吊耳结构，上端吊耳通过销轴与车架安装座连接，下端吊耳与车轮摇臂或轮毂电机安装支架铰接，这种双铰接的安装形式可以适配悬架跳动过程中的角度变化，避免运动过程中出现卡滞、别劲的问题。弹簧部分采用等节距圆柱螺旋设计，弹簧刚度匹配配套车型的簧下质量与额定承载需求，

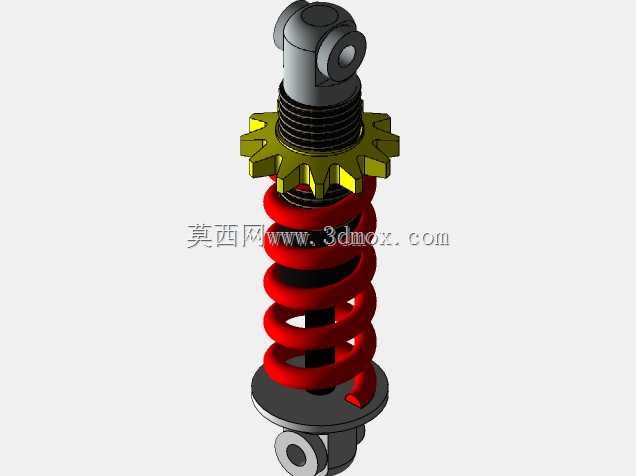

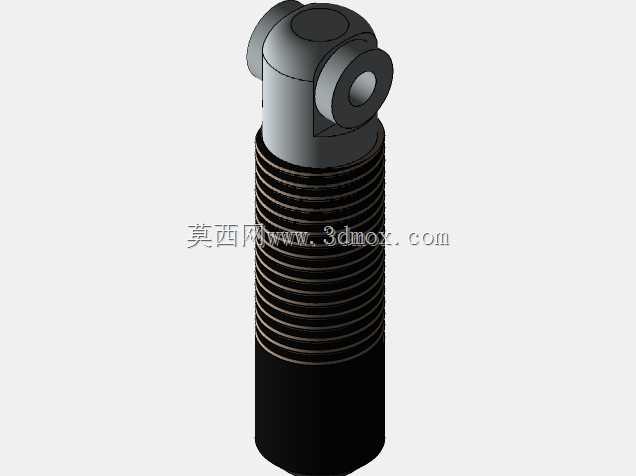

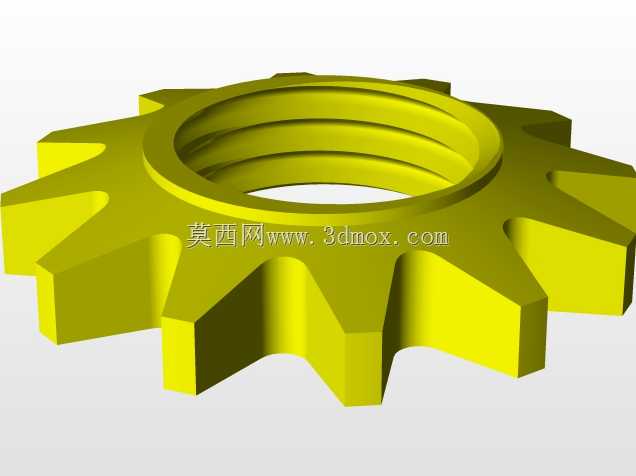

　　预紧力可通过下端的黄色调节螺母进行调整，转动调节螺母即可改变弹簧的初始压缩量，从而适配不同载重、不同路面行驶需求下的减震软硬调校，调节螺纹段做了防锈处理，长期使用也不会因为泥沙卡滞导致调节失效。阻尼芯部分采用单筒式液压结构，内部填充阻尼油，通过活塞上的节流孔在伸缩过程中产生阻尼力，将弹簧传递的冲击动能转化为油液摩擦的热能散出，阻尼特性匹配弹簧刚度设置，避免出现弹簧过硬颠簸明显、弹簧过软余振过多的问题。安装边界方面，上下吊耳的铰接孔孔径适配常规M8-M10的连接销轴，减震器完全伸展时的总长度、压缩到极限位置的最小长度均匹配对应悬架的跳动行程，不会出现悬架跳至极限时减震器拉脱或者顶死的情况，弹簧外径尺寸控制在合理范围，

　　安装后不会与周边的轮毂电机线束、刹车管线、车架结构件产生运动干涉。设计过程中需要重点校核几个核心参数：首先是弹簧的极限压缩量，必须大于减震器阻尼芯的最大压缩行程，避免弹簧并圈时阻尼芯还未到极限行程造成结构硬冲击；其次是上下吊耳的铰接点同轴度，必须保证两端安装孔的轴线平行，否则安装后会在运动过程中产生侧向弯矩，加速阻尼芯密封件的磨损，造成漏油失效；另外下端调节螺母的螺纹强度需要满足弹簧预紧力的载荷要求，避免长期受压出现螺纹滑牙的问题。外表面处理上，阻尼芯的活塞杆部分做了镀铬硬化处理，提升表面耐磨性与防锈能力，弹簧表面采用喷塑处理，抵御行驶过程中泥水、砂石的侵蚀，吊耳部分采用高强度钢材锻造，保证铰接位置的结构强度，应对颠簸路面的冲击载荷不会出现断裂变形。
