教学项目用双输出轴齿轮箱结构设计

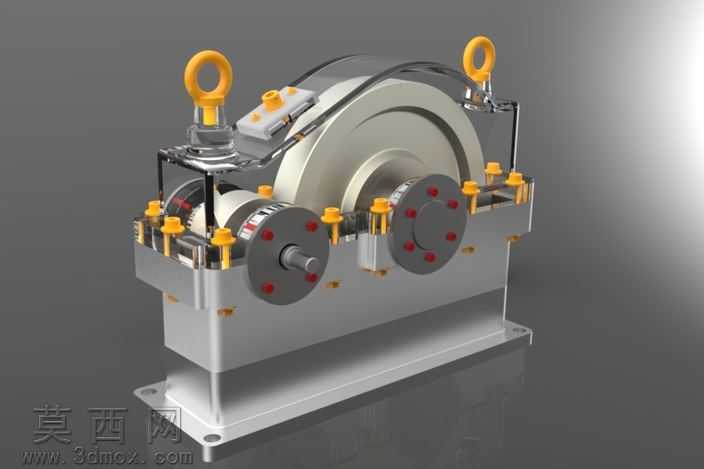

本齿轮箱三维模型采用专业三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，对箱体、传动组件、安装附件等所有零件进行了独立建模与虚拟装配，完整还原了齿轮箱的真实结构形态。模型渲染阶段采用金属材质为主的材质方案，箱体主体赋予哑光银灰色铸钢材质，表面添加细微的磨砂质感与加工纹理，还原铸造箱体的真实触感；输出轴端盖采用深灰色金属材质，固定螺栓、顶部吊环赋予亮面金属材质，通过调整材质的反光度、粗糙度参数，区分不同零件的材质差异；顶部接线组件采用工程塑料材质，密封件添加橡胶材质的哑光质感，不同材质的搭配让模型视觉层次清晰，渲染效果逼真。结构设计上，该齿轮箱采用卧式安装结构，底部设置带安装孔的一体式底座，保障设备安装的稳定性；箱体顶部配置两个环形吊环，满足设备吊装转运的需求；箱体正面设置两根平行输出轴，轴端通过带定位孔的端盖实现轴向固定，端盖周向均匀布置紧固螺栓，保障密封与固定可靠性；箱体上部设置半透明防护罩，可直观观察内部齿轮传动结构，防护罩周边布置多组黄色调节紧固件，用于防护罩的位置固定与间隙调整；箱体侧面预留接线与传感组件安装位，集成了接线端子与状态检测元件，兼顾传动功能与状态监测需求。设计思路围绕教学项目的展示需求展开，整体结构布局规整，在保证齿轮箱核心传动功能结构完整的前提下，简化了非核心的复杂内部细节，既保留了齿轮箱的典型结构特征，又让模型整体视觉清爽，便于学习者快速识别齿轮箱的外部组成部件、安装结构与附件布局，适合作为机械传动相关课程的教学演示模型，帮助学习者理解齿轮箱的整体构造、安装方式与外部组件功能。模型装配过程中严格遵循机械装配的配合关系，所有紧固件、安装件的位置均符合实际装配逻辑，不存在干涉错位问题，可直接用于装配演示、结构认知教学，也可作为同类型齿轮箱设计的参考蓝本。
