自行车悬架螺旋弹簧减震结构

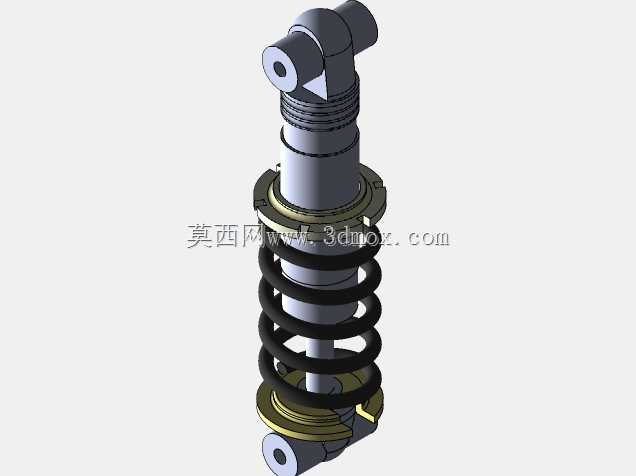

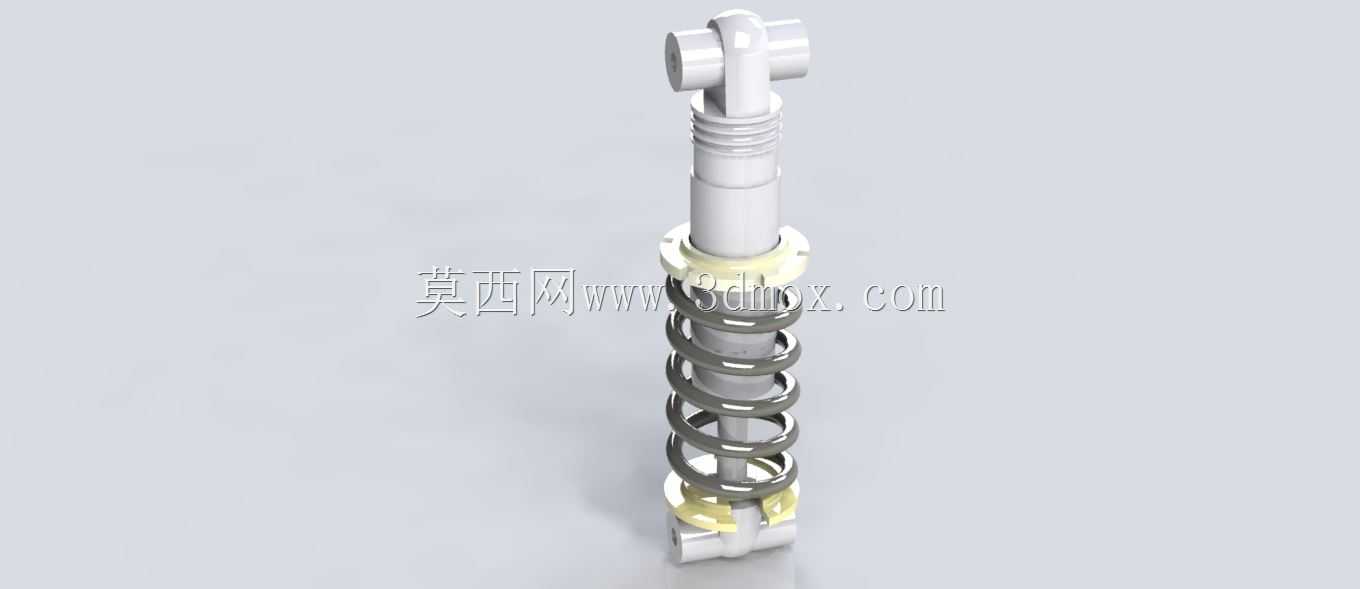

　　日常通勤代步、山地越野骑行场景中，路面传递的颠簸冲击会直接作用于骑行者肢体，长时间在非铺装路面骑行易造成手腕、腰腹部位的疲劳损伤，这类减震部件正是为抵消路面冲击而设计，可适配硬尾山地车后置悬架、折叠车减震立管、电动自行车后置减震位等多种安装场景。该减震结构采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧两端设置环形硬质限位挡圈，避免弹簧在大行程压缩过程中出现径向窜动、脱出的问题，上下连接端采用叉形耳座与杆端环的铰接结构，可适配不同角度的安装摆幅，不会在悬架跳动过程中出现卡滞。设计阶段优先考虑了安装边界的适配性，上下铰接孔的同轴度公差控制在0.05mm以内，避免安装后出现附加弯矩导致的部件偏磨，弹簧的预压缩量根据常规骑行载荷设定，

　　空载状态下保留足够的初始支撑力，不会出现骑行者坐上车后减震直接压死的情况，最大压缩行程控制在合理区间，既保证颠簸路面的缓冲余量，也避免过大行程导致的骑行卸力问题。阻尼部分采用内置式摩擦阻尼结构，在活塞杆与套筒的配合面设置耐磨导向环，可过滤弹簧压缩回弹过程中的多余余振，不会出现连续弹跳的情况，活塞杆表面做硬化处理，长期往复运动也不会出现表面拉毛导致的漏油、卡滞问题。实际选型匹配时，需注意上下安装耳的中心距尺寸，要匹配车架预设的安装位间距，同时耳座的宽度要与车架吊耳的开槽宽度适配，避免安装后出现横向旷量，弹簧的刚度选择要对应骑行者的体重区间，体重偏大的使用者可选择刚度更高的弹簧配置，避免频繁触底，体重较轻的使用者可选择刚度稍低的配置，

　　提升小颠簸的过滤灵敏度。结构建模过程中，弹簧的螺旋升角、有效圈数都按照实际工程参数设定，两端的并紧圈做了磨平处理，保证与挡圈的贴合面平整，活塞杆与套筒的配合间隙按照公差要求预留，可直接用于结构验证、装配干涉检查，也可作为相关减震部件设计的参考原型，帮助设计人员快速完成悬架系统的匹配校核，减少重复建模的工作量。
