多片盘式湿式离合器总成结构设计

　　多片盘式离合器在中重载传动系统里承担着动力接合与切断的核心职能，常见于工程机械变速箱、船舶动力传动链、机床主轴变速机构以及需要频繁启停的工业传动工位。相比单片摩擦离合器，多片结构通过叠置多组摩擦副来分摊接触面比压，在相同径向轮廓尺寸下能够传递成倍增大的转矩，这也是紧凑型大功率传动方案优先选用该结构的根本原因。

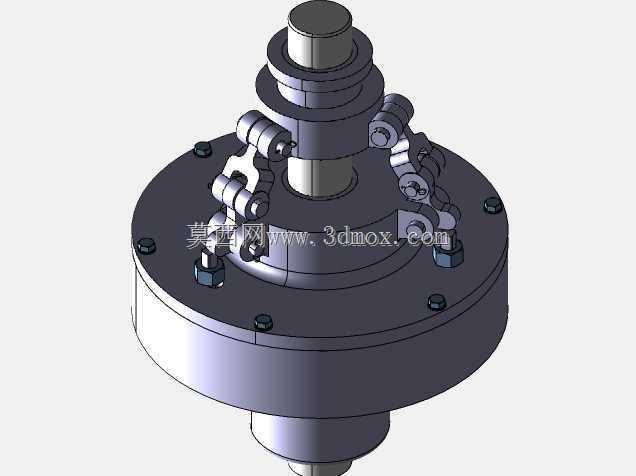

　　从整机布置来看，这套总成采用上下同轴贯通的轴系布局，下端为动力输入侧连接法兰与轴头，上端为输出侧轴段，中间腔体容纳全部摩擦片组、压紧机构与分离杠杆组件。外壳体采用圆盘式封闭腔体结构，外缘圆周均布紧固螺栓，将腔体端盖与主壳体锁紧，既可以容纳湿式工作所需的冷却润滑油液，也能阻挡外部粉尘、切削碎屑进入摩擦工作面，适配车间多尘、户外作业等复杂工况。

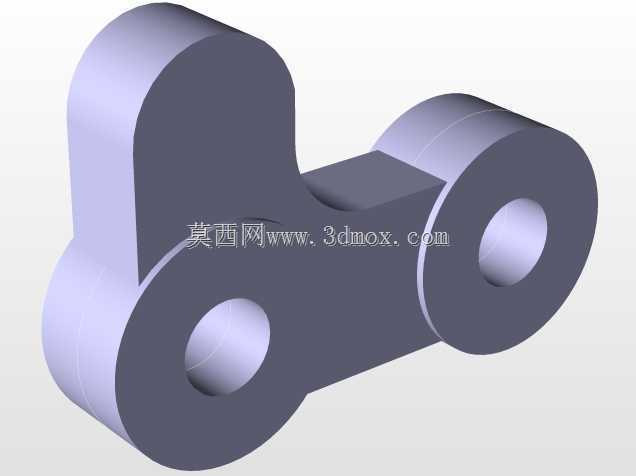

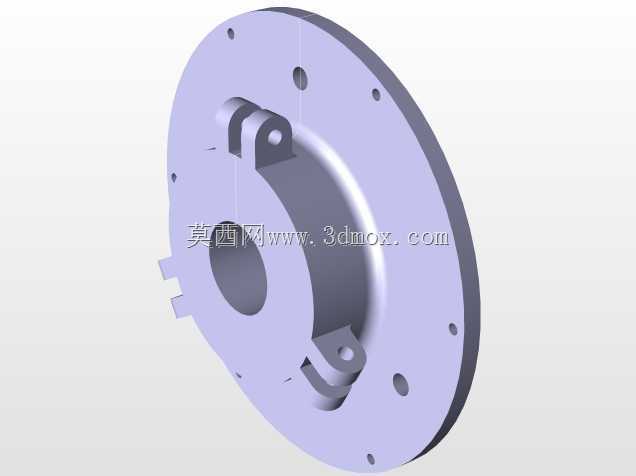

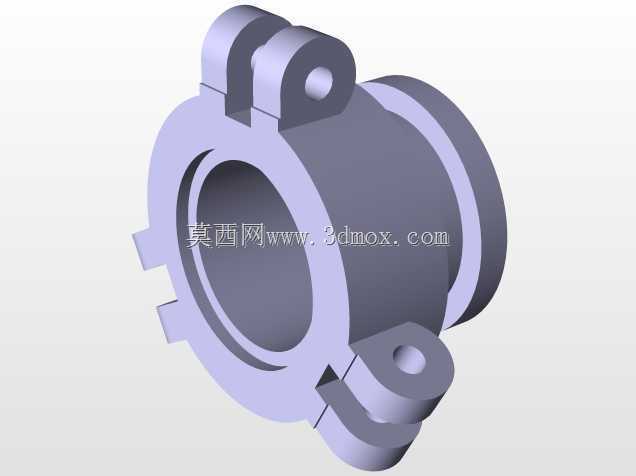

　　压紧执行部分没有采用外置液压油缸的冗余布局，而是在壳体上端面周向布置多组杠杆式压紧机构，铰接支座直接固定在壳体端面上，杠杆末端配套调节螺栓与锁紧螺母。现场装配时可以通过旋动调节螺母改变杠杆端部的预压行程，进而调整摩擦片组的轴向压紧力，补偿摩擦片长期磨损后产生的间隙增量，维修人员不需要拆解整个离合器腔体，仅在外部即可完成间隙校准，大幅降低设备停机维护的工时成本。

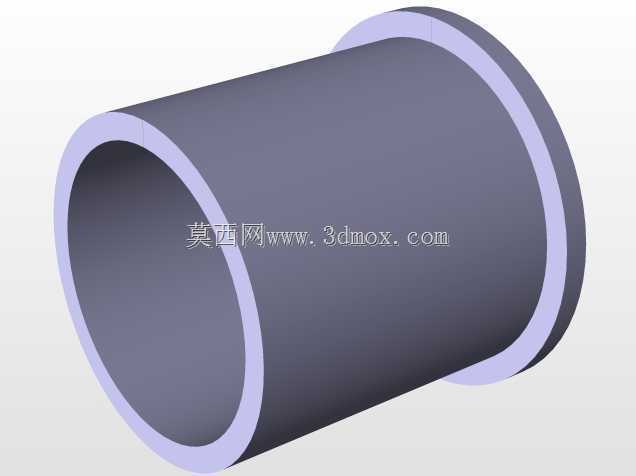

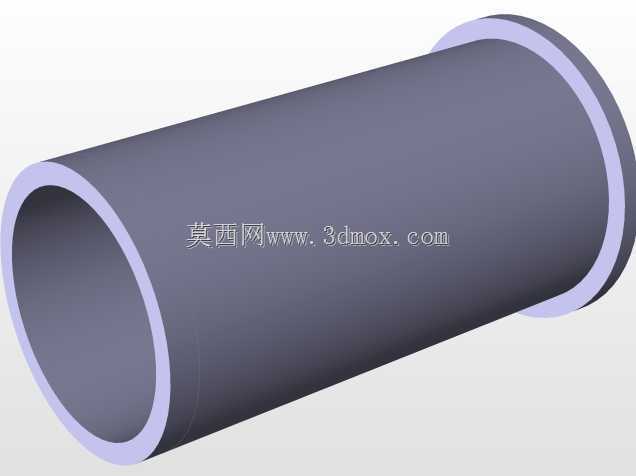

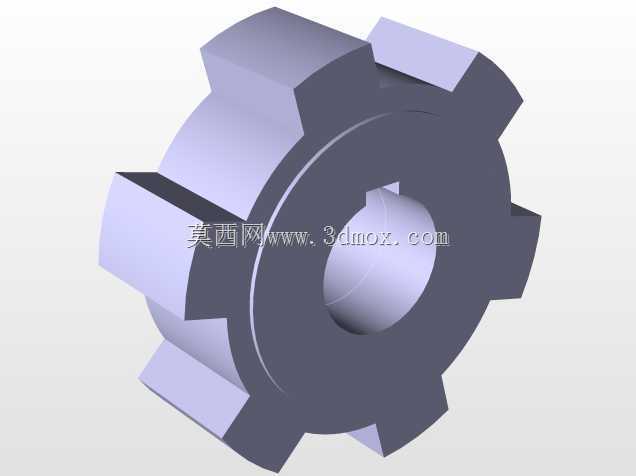

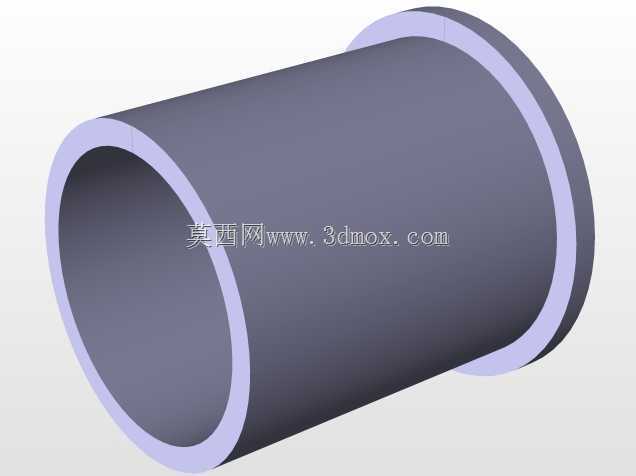

　　摩擦片组安装在腔体内部，主动摩擦片通过外花键与壳体侧主动鼓连接，从动摩擦片通过内花键与输出轴套配合，两组片交替叠装。当压紧机构施加轴向压力时，所有摩擦面同步贴合并产生摩擦力矩，输入轴的动力经由壳体、主动片、从动片、输出轴套完整传递；当压紧力释放后，各摩擦片之间保留微小轴向间隙，主从动侧彻底脱开，输出端可以快速停转或者完成换挡动作。湿式工况下油液会在摩擦面之间形成油膜，接合过程冲击更小，摩擦产生的热量可以被循环油液持续带走，避免摩擦片局部过热烧蚀，允许设备以更高频次完成接合操作。

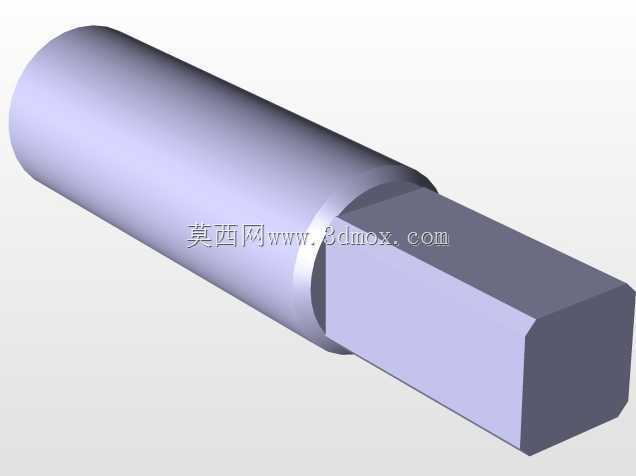

　　设计阶段首先要锁定的边界是安装同轴度要求，输入轴与输出轴的公共轴线必须和整机传动轴线保持重合，壳体下端的定位止口需要和对接设备的安装座孔采用过渡配合，止口配合公差通常控制在H7/k6区间，避免装配后出现轴系偏摆。壳体外缘的螺栓孔分布圆直径需要和对接端法兰孔位完全匹配，装配时螺栓按对角顺序分步拧紧，防止壳体端面受压不均产生密封缝隙。轴向安装空间需要预留出杠杆机构的摆动余量，上端输出轴段外接联轴器或者传动齿轮时，轴伸长度不能超出轴段允许的悬臂限值，避免轴端受载后产生过大弯曲变形影响摩擦片贴合均匀度。

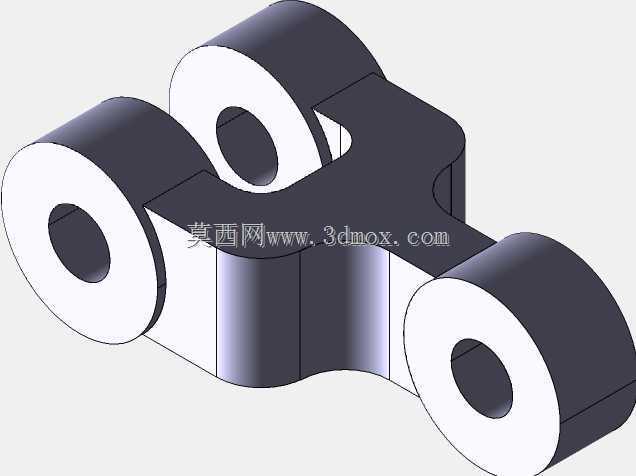

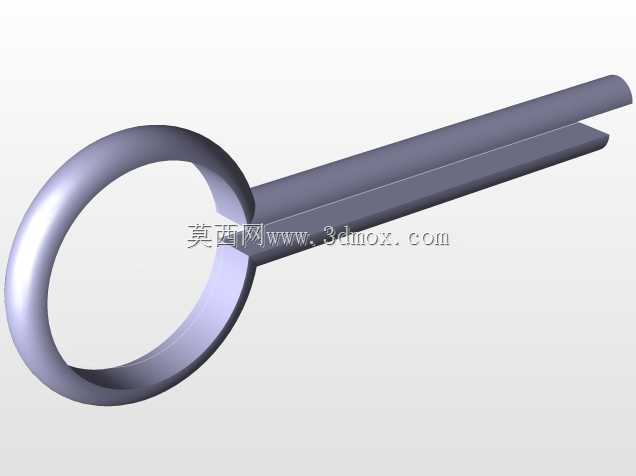

　　结构建模过程中需要重点核对运动干涉边界：分离杠杆绕铰接销轴摆动时，杠杆轮廓和壳体上端面、调节螺母之间要保留足够安全间隙，全行程动作下不能出现磕碰；摩擦片组在完全分离状态下，相邻片之间的总间隙要均匀分布，避免局部片仍然拖磨产生不必要的空载转矩。壳体腔体内部的油道走向需要和外部润滑管路对接，进油口对准摩擦片组的径向间隙区域，保证冷却油可以充分冲刷每一层摩擦面，出油口设置在腔体低位，便于磨损产生的微细磨粒随油液排出。

　　实际选型匹配时，设计人员需要先核算设备所需的额定传递转矩，再根据摩擦面数量、摩擦系数、平均摩擦半径反推所需的轴向压紧力，进而确定杠杆机构的力臂比与外部操纵力大小。若用于频繁换挡的机床传动场景，还需要校核单次接合的滑磨功，确保摩擦片热负荷处于材料允许范围内；若用于工程机械重载起步工况，则要适当增加摩擦片数量，降低单片接触面的比压，延长摩擦衬片的服役寿命。整套结构在三维建模中完整还原了每一处铰接销轴、锁紧螺栓、密封端面与轴段配合特征，工程师可以直接在模型基础上完成干涉校验、工程图导出与后续的工艺细化设计。
