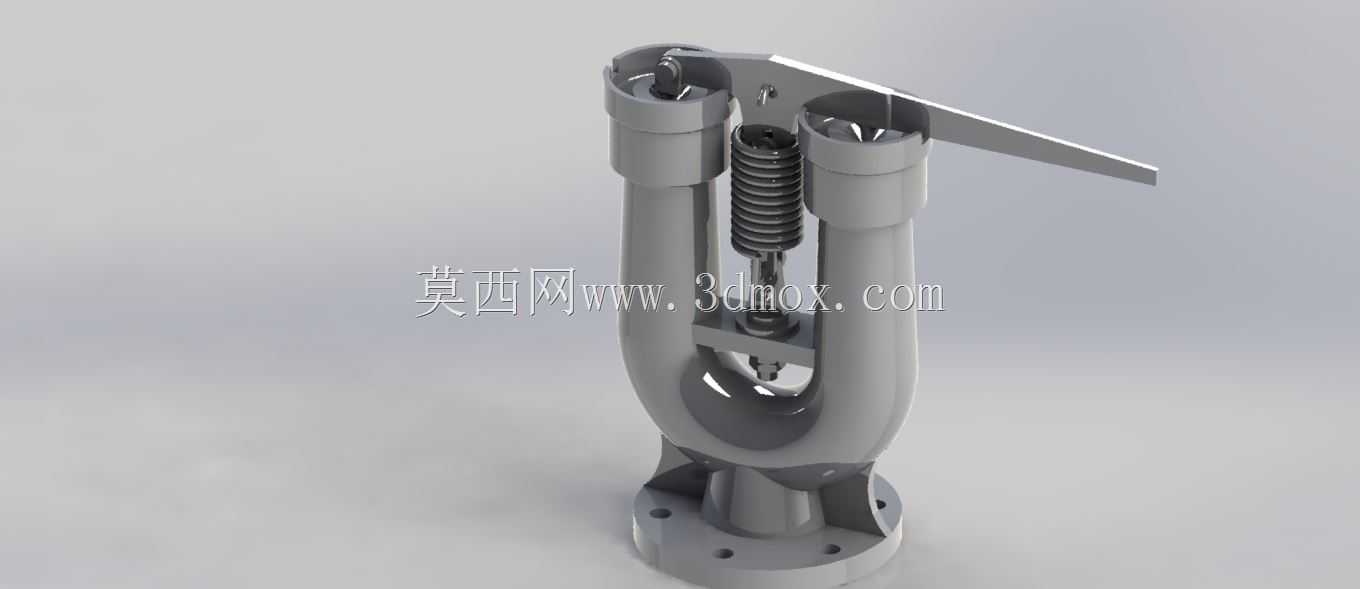

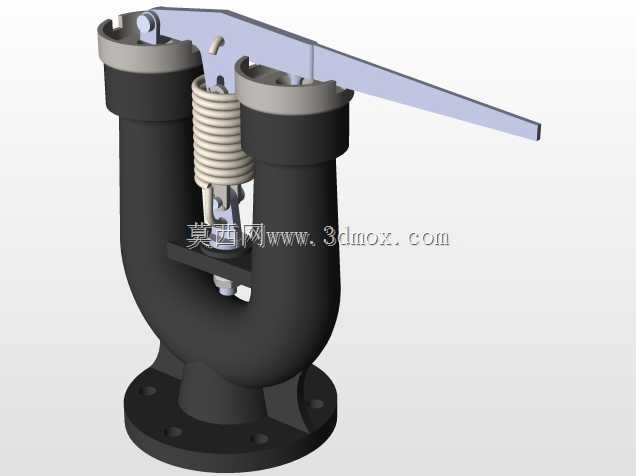

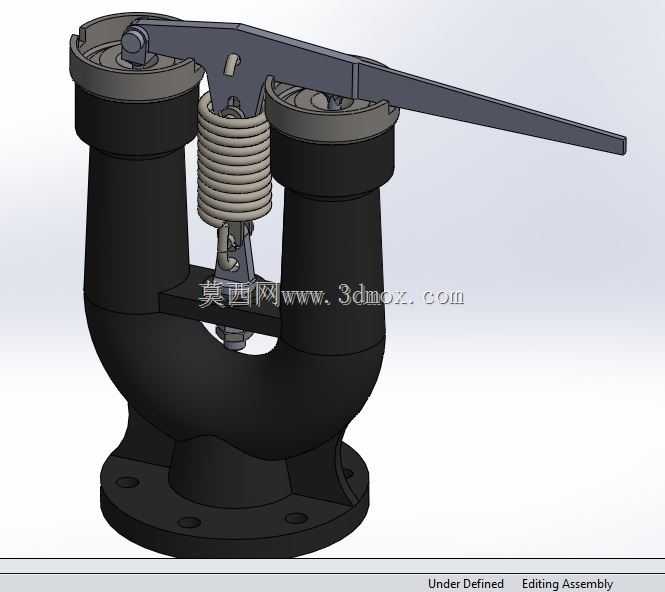

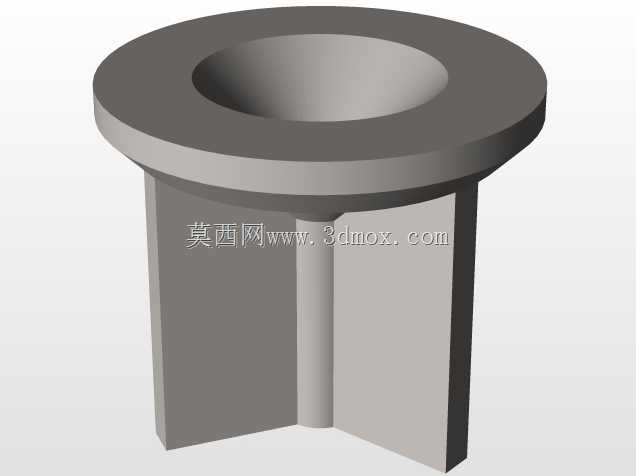

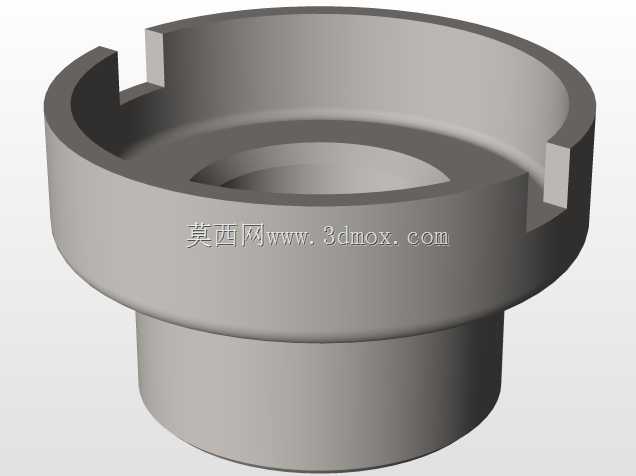

带手动操作杠杆的弹簧式安全阀结构

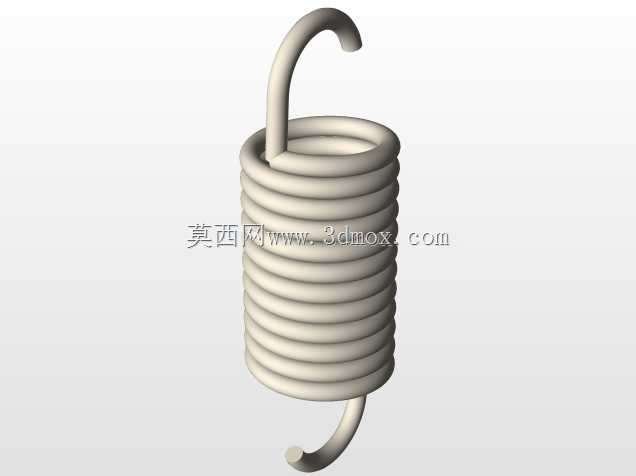

这类带手动杠杆的弹簧式安全阀，常应用在承压容器、工业蒸汽管道、给排水压力管网的超压泄放场景中，是承压系统最后一道被动安全防护部件，当系统内部介质压力超过设定阈值时，阀瓣会自动开启泄放多余压力，待压力回落至安全区间后自动回座密封，避免系统超压引发爆裂、泄漏等生产安全事故。手动杠杆的设计并非日常操作部件，主要用于定期校验阀瓣动作灵活性，在设备停机检修时也可手动扳动杠杆强制泄放残余压力，避免带压拆解的安全风险。从结构设计逻辑来看，整体采用下进上出的角式流道布局，底部为法兰连接端，直接对接承压设备或主管道的法兰接口，安装时需保证阀杆垂直于水平面，避免弹簧偏载导致整定压力偏差、密封面泄漏问题。弹簧作为核心压力敏感部件，套设在阀杆外侧，预紧压缩量直接对应阀门的整定压力值，设计时需根据目标泄放压力匹配弹簧刚度，同时要考虑介质温度对弹簧弹性模量的影响，高温工况下需预留足够的压力补偿余量，避免温度升高后弹簧刚度下降导致阀门提前开启。阀体采用U型双流道结构，相比单流道安全阀，泄放时介质流动更平稳，可减少阀瓣开启过程中的颤振问题，降低密封面的冲蚀磨损速率。两侧的法兰连接耳座与底部安装法兰的螺栓孔位采用等节距圆周分布，适配通用公称压力等级的法兰配对安装，安装边界需预留足够的上部操作空间，保证手动杠杆扳动时无结构干涉，同时阀顶的泄放口需对接泄压引流管，将泄放的高温、高压介质引导至安全区域，避免喷溅伤及现场操作人员。密封面采用堆焊硬质合金的设计思路，应对带颗粒杂质的介质冲刷，长期启闭动作下仍能保持可靠的密封性能，减少正常工作状态下的内漏损耗。
