内燃机用活塞头结构三维数模设计

　　在往复式内燃机的动力传递链路中，活塞头是直接承接燃烧爆发力的核心承载部件，其结构合理性直接决定整机的压缩比控制精度、燃烧效率与运行可靠性，广泛适配于小排量通用汽油机、单缸柴油机以及部分小型航空活塞发动机的动力单元设计场景。从实际工况出发，活塞头的顶部直接接触高温高压燃气，工作过程中需要承受瞬时最高可达十余兆帕的燃气冲击压力，同时以每分钟数千次的频率沿气缸壁做往复直线运动，将燃气膨胀做功的压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，这一过程中活塞头还要配合活塞环完成燃烧室的密封，避免高压燃气窜入曲轴箱，同时阻断曲轴箱润滑油上窜进入燃烧室参与燃烧。

　　设计这款活塞头结构时，首先要匹配对应气缸的内径边界，活塞头部的外圆尺寸需要预留合理的配缸间隙，既要避免热态下活塞膨胀导致的拉缸故障，也要防止间隙过大造成燃烧室漏气、压缩压力不足的问题。头部的环槽结构是设计的核心细节之一，多道环槽分别对应气环与油环的安装位置，气环槽的宽度、深度公差需要严格匹配活塞环的截面尺寸，保证气环在工作状态下可以紧密贴合气缸壁，实现燃气密封；油环槽位置需要设计回油通孔，让油环从气缸壁上刮下的多余润滑油可以通过这些孔道回流到曲轴箱，避免机油消耗异常。

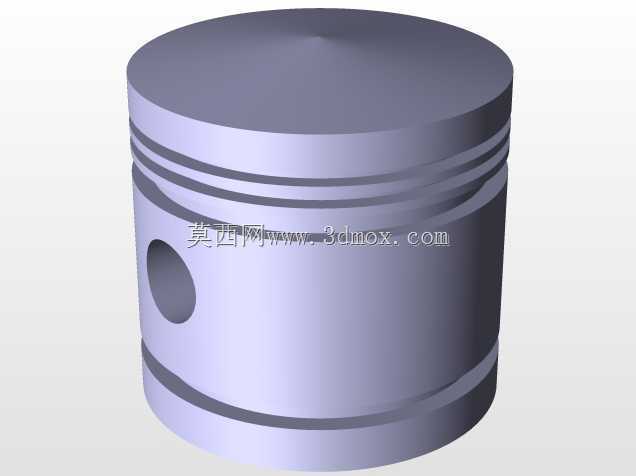

　　活塞销孔的位置设计直接关系到动力传递的平顺性，销孔的中心轴线需要与活塞中心轴线保持严格的垂直精度，同时销孔的中心高度需要匹配整机的压缩比参数，确保活塞运行到上止点时，燃烧室容积符合设计要求。销孔内部需要设计合理的倒角与配合公差，既保证活塞销可以顺利装配，也能在工作过程中均匀承受连杆传递的交变载荷，避免销孔位置出现应力集中导致的疲劳裂纹。活塞头部的顶面采用平顶结构设计，这种结构的加工工艺性更好，同时受热面积相对均匀，能够减少顶面的热应力集中，适配多数通用内燃机的燃烧室形状匹配需求，在部分需要调整涡流强度的机型中，也可以在平顶基础上做浅盆型的凹坑调整，但本次设计的平顶结构更偏向通用化适配，能够覆盖多数常规小排量动力的使用需求。

　　从安装边界来看，活塞头装入气缸时，需要保证环槽内的活塞环开口错开规定角度，避免开口对齐导致漏气；活塞销与销孔的配合采用过渡配合设计，装配时需要通过热装工艺将活塞加热到指定温度后再装入活塞销，避免常温压装造成销孔变形。活塞裙部的导向结构在本次数模中做了简化处理，重点还原头部的密封环槽、销孔以及顶面承载结构，能够满足结构原理验证、装配干涉检查以及教学演示的使用需求，在做整机装配仿真时，可以直接将该活塞头数模导入装配体，匹配对应的气缸、连杆、活塞销等部件，验证运动过程中的干涉情况，检查活塞在上止点、下止点位置时与气门、气缸盖的安全间隙，避免运动过程中出现碰撞故障。

　　实际工程应用中，这类活塞头的材质多采用共晶铝硅合金，通过重力铸造或者锻造工艺成型，之后通过数控加工完成环槽、销孔以及顶面的精加工，表面还需要做相应的热处理与表面涂层处理，提高高温下的强度与耐磨性。三维数模的设计过程中，需要重点关注各结构的圆角过渡，尤其是环槽根部、销孔内侧的位置，必须设计足够的圆角半径来分散交变载荷下的应力，避免长期运行过程中出现疲劳断裂。同时环槽的侧面粗糙度需要严格控制，保证活塞环在槽内可以正常浮动，不会因为侧面过于粗糙导致活塞环卡滞，失去密封作用。对于不同的燃料类型，活塞头的顶面厚度也需要做对应调整，比如柴油机的活塞顶面因为承受更高的燃烧压力，厚度会比汽油机更大，而本次设计的活塞头结构偏向通用小排量汽油机的参数设定，顶面厚度在保证足够强度的前提下控制整体重量，减少往复运动的惯性力，降低曲轴连杆机构的运行负荷，提升整机的转速响应能力。
