YX160发动机右端组件结构设计

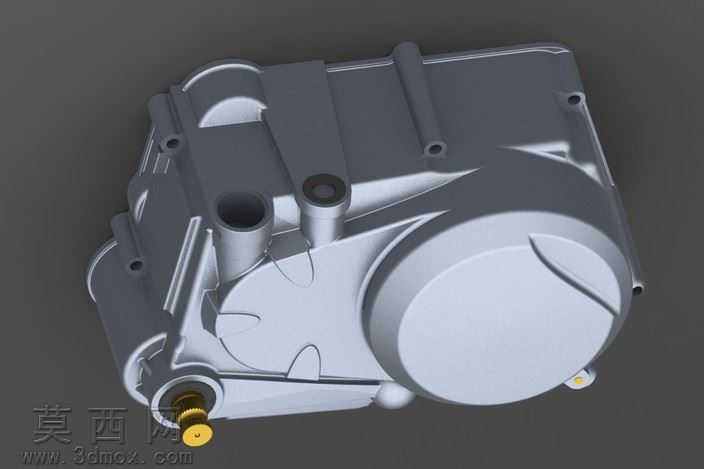

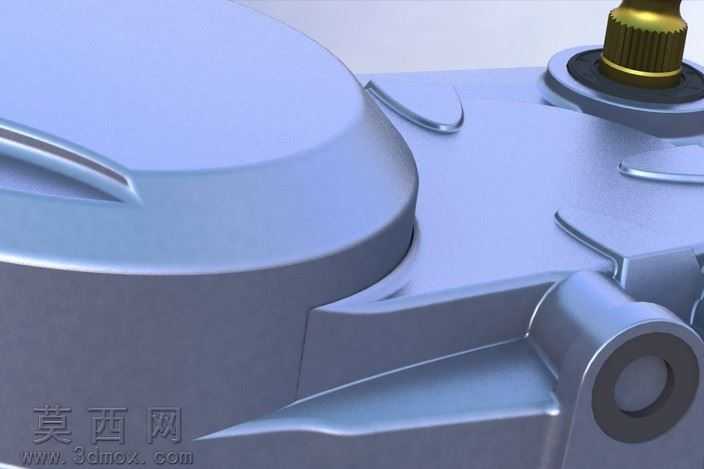

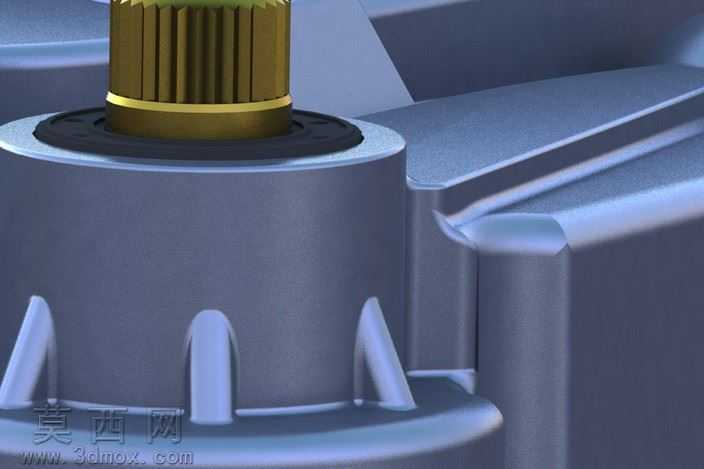

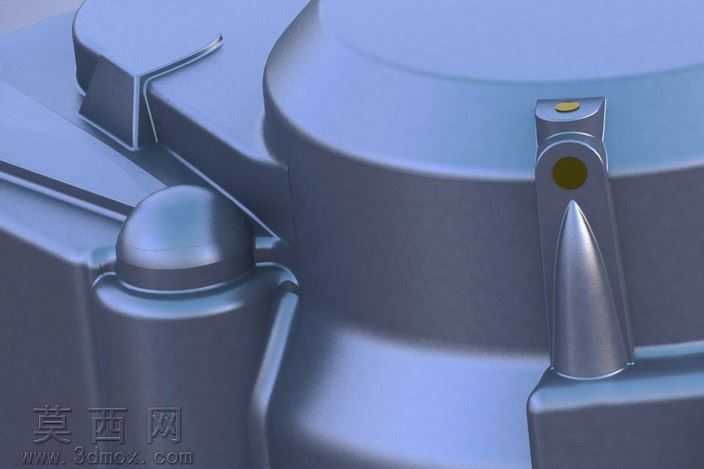

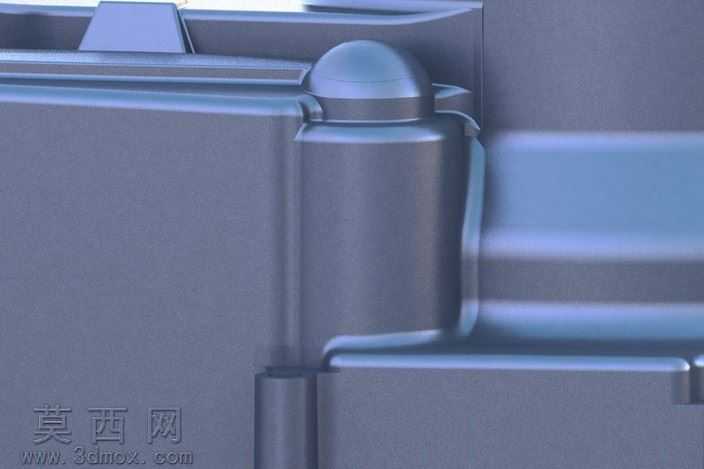

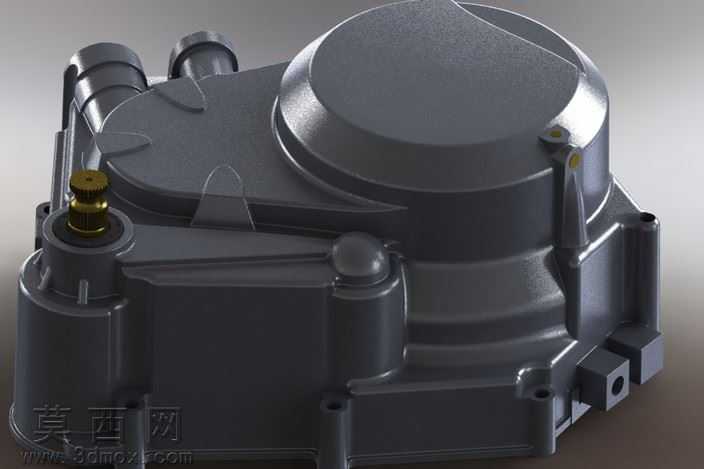

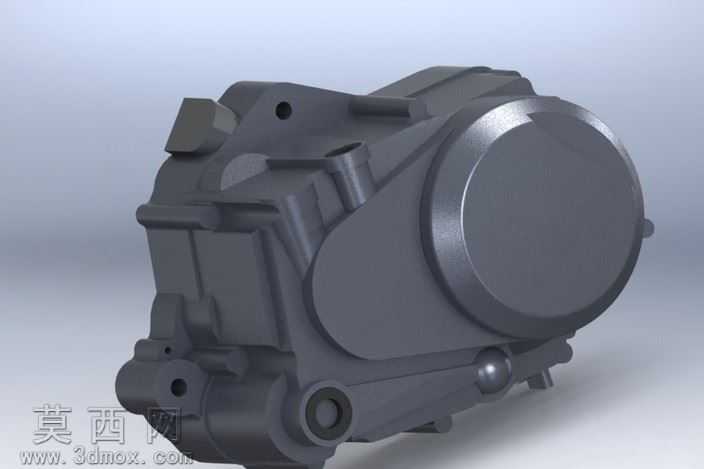

本作品为YX160系列发动机的右端子组件三维设计成果，整体建模过程严格遵循内燃机组件的实际装配逻辑与尺寸规范，依托三维参数化建模技术完成全部结构搭建。建模阶段首先梳理组件的层级装配关系，将右端盖主体、外接管路接口、定位凸台、安装孔位、调节旋钮组件等拆分至独立零件层级，逐一完成各零件的特征绘制：针对右端盖的主腔体结构，通过曲面拉伸、拔模、圆角过渡等命令塑造出符合流体布局与安装空间要求的壳体轮廓，保证腔体壁厚均匀，兼顾结构强度与轻量化需求；对于表面的加强筋结构，依据受力分布路径设计筋位走向与厚度，提升壳体的抗形变能力；外接的管路接口采用同轴度约束完成定位，保证接口的对接精度，顶部的调节旋钮组件则通过螺纹配合、台阶轴定位的方式还原真实的装配关系，各零件间的干涉检查贯穿建模全程，确保无装配冲突。材质与渲染阶段，针对发动机组件的实际材质特性进行参数调试：主体壳体采用压铸铝合金材质，调整金属粗糙度、反射率参数还原铸铝件的哑光磨砂金属质感，表面的细微颗粒纹理模拟铸造工艺的表面肌理；顶部的调节旋钮采用黄铜材质，调整金属色泽与高光参数，还原铜件的温润金属光泽；密封部位的橡胶件则调整漫反射与粗糙度参数，还原橡胶的哑光弹性质感。渲染阶段采用三点布光方案，主光勾勒组件的主体轮廓与结构起伏，辅光消除暗部死黑，补光突出金属材质的反光层次，最终呈现出结构清晰、质感真实的组件效果。设计思路上，该右端组件作为YX160发动机的侧部装配单元，承担着腔体密封、外接管路对接、局部调节功能的集成作用，建模过程中充分考虑了与同系列引擎其他组件的装配兼容性，所有安装孔位、对接面的尺寸均匹配整机的装配基准，既可以独立展示右端组件的结构细节，也可与其他子组件完成整机装配，完整还原发动机的侧部结构布局，为发动机的结构展示、装配教学、改型设计提供精准的三维数字模型参考。
