V8发动机引擎缸体活塞结构三维建模

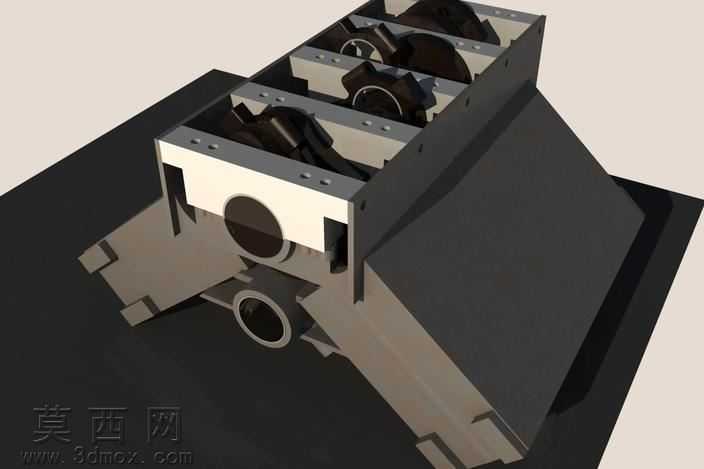

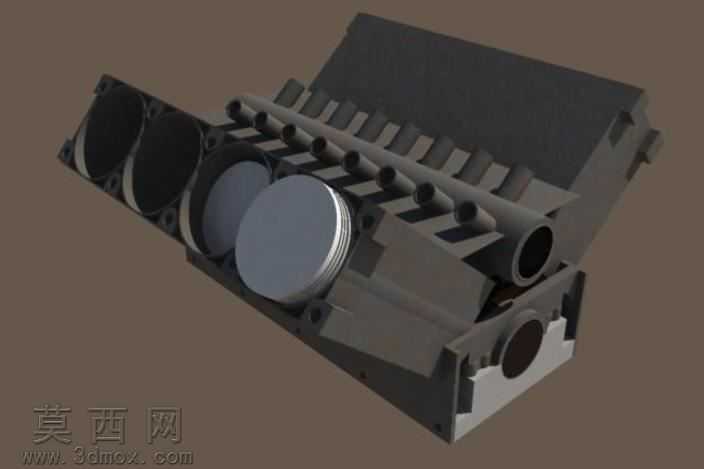

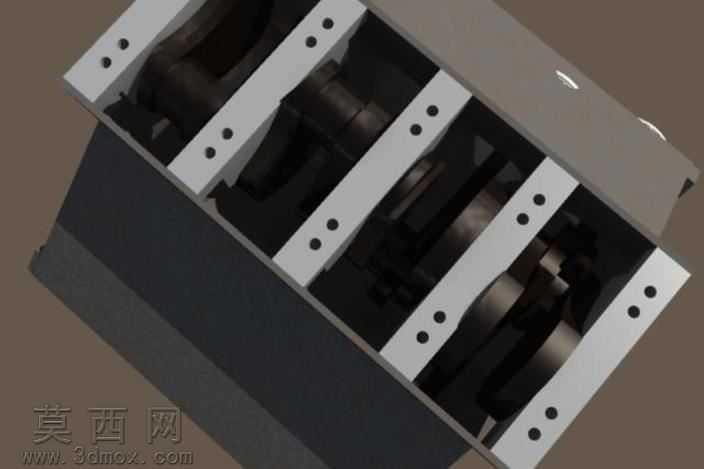

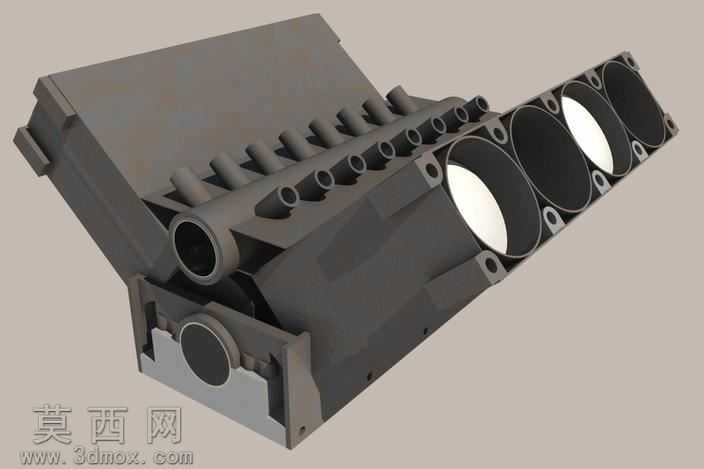

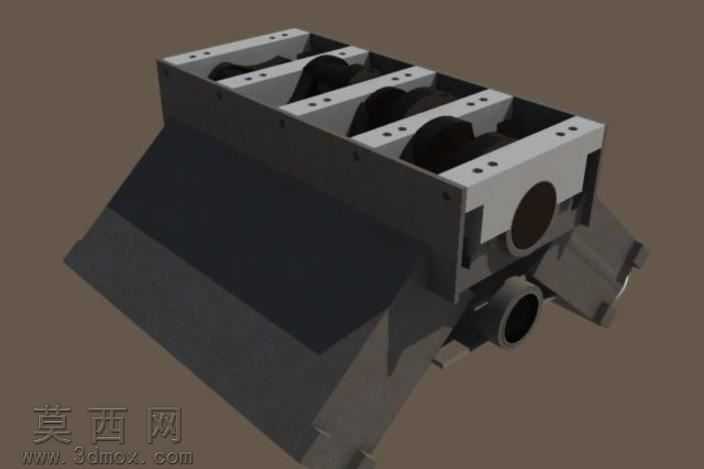

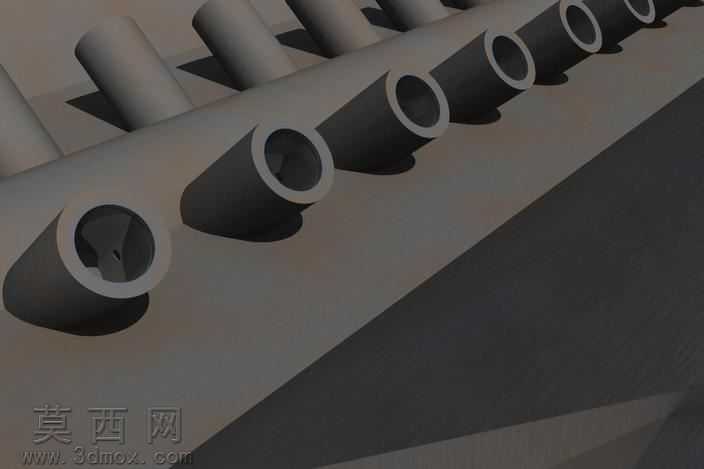

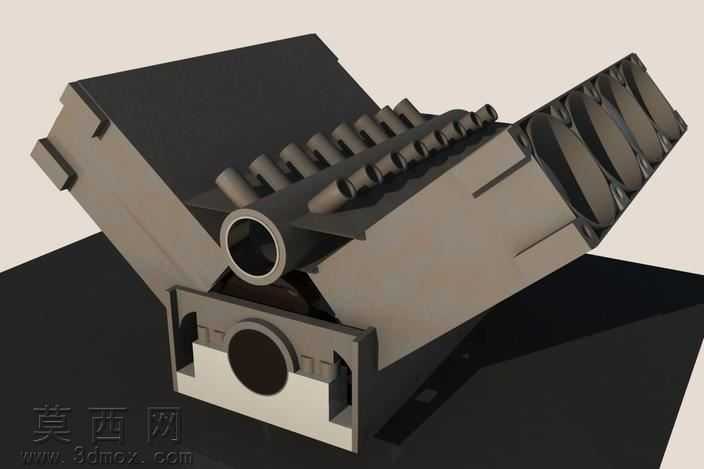

本作品为V8引擎的三维结构建模成果，建模过程围绕V型八缸发动机的核心机械结构展开，首先梳理V8引擎的经典布局逻辑，确定两侧各四缸的V型夹角参数，对缸体主体结构进行分步建模：先搭建缸体的基础基体特征，通过拉伸、切除等基础建模操作勾勒出缸体的外部轮廓与内部缸套安装腔室，逐一完成八个气缸的腔道切削，保证各缸腔道的同轴度与位置精度符合V8引擎的排布规范。针对活塞组件，建模时还原了活塞的头部、裙部结构，预留出活塞销的安装孔位，匹配活塞环的安装槽结构，保证活塞与缸套内壁的配合间隙符合常规内燃机的设计参数。同时完成凸轮轴轴承安装位、推杆下甲板、小直径凸轮轴住房等附属结构的建模，还原了缸体上的水套流道结构，区分出未做曲面处理的进水夹克区域，对缸体上的各类安装孔、加强筋结构做了精细化处理，通过阵列特征快速完成同侧缸体的重复结构排布，再通过镜像操作完成另一侧缸体的结构生成，保证两侧结构的对称性。材质设置上，缸体主体赋予铸铁材质参数，调整金属粗糙度与哑光质感，还原铸铁缸体的真实视觉效果，活塞组件赋予铝合金材质，突出金属光泽与加工面的细腻质感，不同结构部件做了材质区分，便于观察各组件的装配关系。渲染阶段采用柔和的侧方打光，突出缸体结构的立体感与各部件的轮廓层次，对活塞与缸体的配合位置做了视角优化，清晰展示内部组件的装配状态。建模过程中针对部分结构做了分版本迭代优化，当前版本保留了独立的缸体与活塞装配状态，省略了部分外围附属部件，重点突出核心动力组件的结构关系，便于直观理解V8引擎的缸体布局、活塞运动的基础载体结构，可用于内燃机结构原理演示、装配动画制作的基础模型使用，各部件的建模尺寸参考通用V8引擎的设计参数，保证结构比例的合理性与机械逻辑的准确性。
