摩托车悬架用螺旋弹簧液压减震器结构

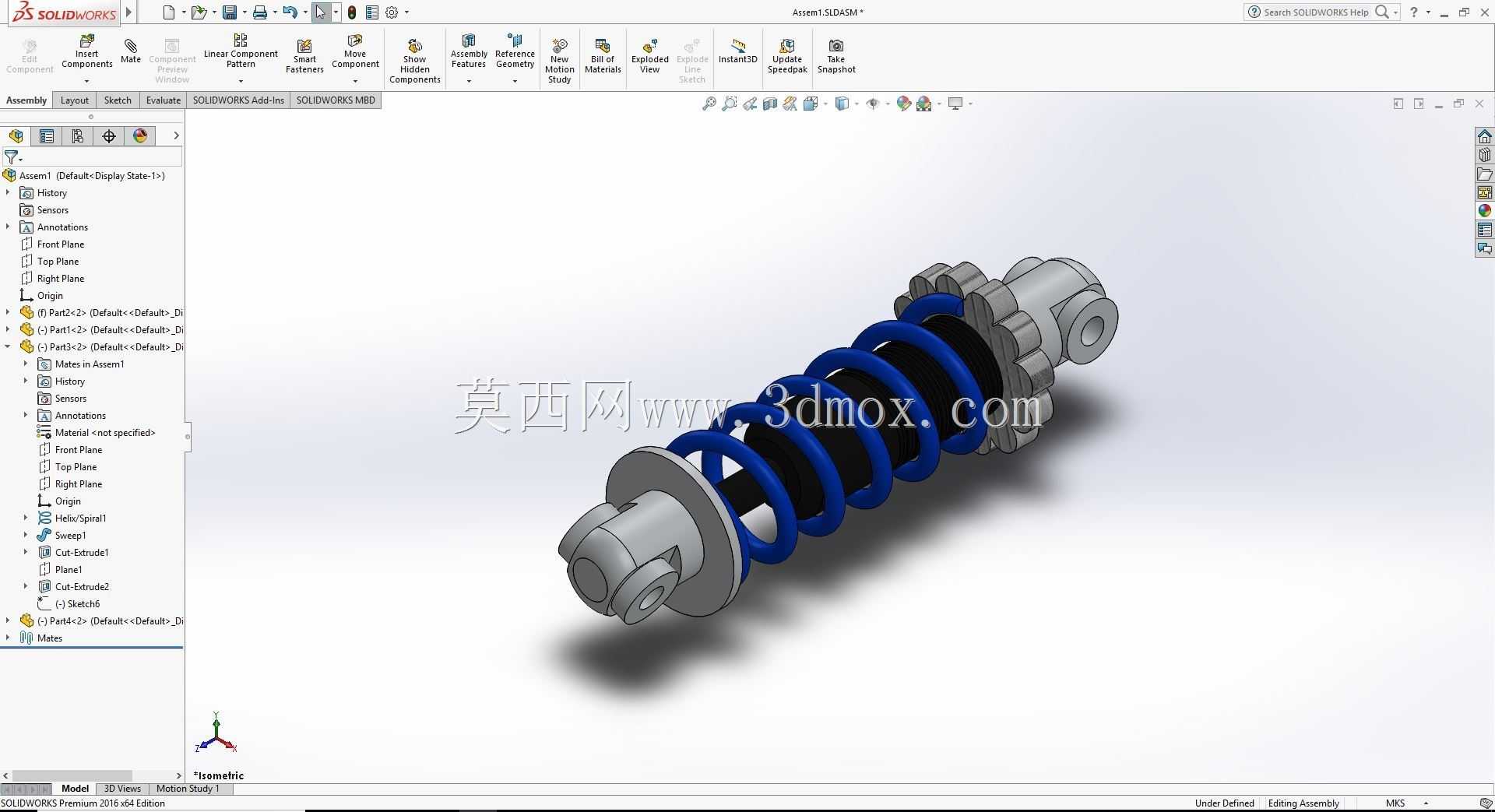

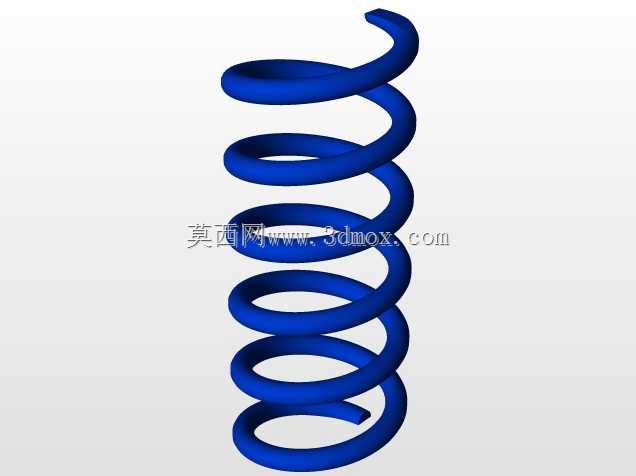

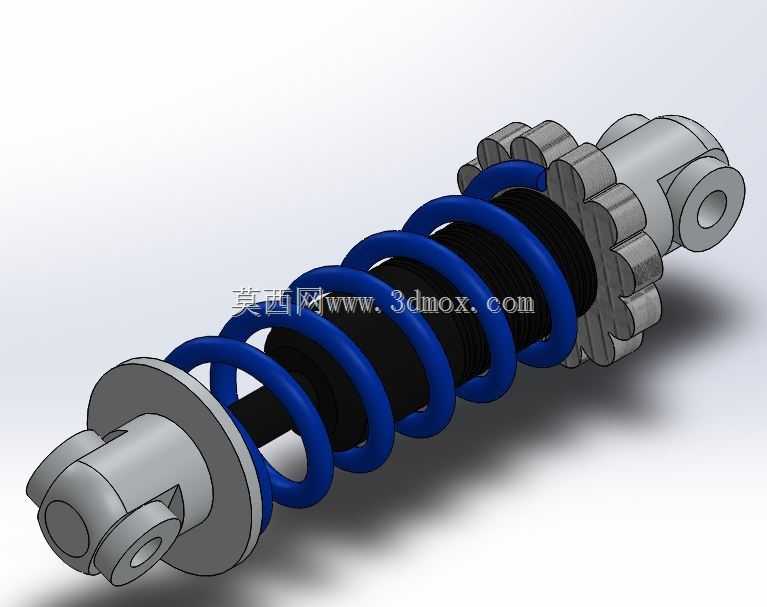

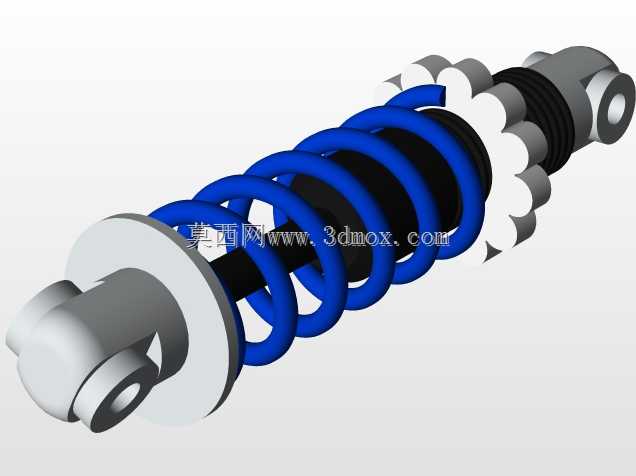

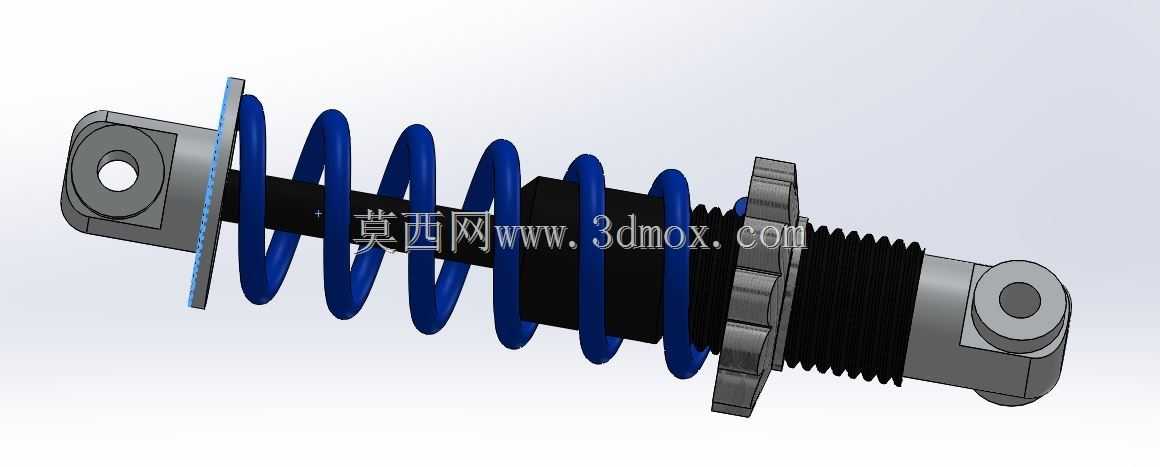

　　这款减震结构主要适配两轮摩托车后轮悬架安装场景，也可拓展至小型电动代步车、全地形沙滩车的行走缓冲系统中，核心作用是过滤路面颠簸传递的冲击载荷，避免轮端跳动直接传导至车架，同时抑制弹簧吸震后往复回弹的余震，提升行驶过程中轮胎与地面的附着稳定性，减少驾乘人员的颠簸感，也能避免车架长期受交变冲击出现结构疲劳损伤。从结构设计逻辑来看，整体采用圆柱螺旋压缩弹簧与液压阻尼筒同轴嵌套的布局，阻尼筒作为核心承载轴件，两端设计有带衬套孔的铰接吊耳结构，上端吊耳用于连接车架后摇臂上方的安装支座，下端吊耳对接后轮摇臂的铰接点位，两个铰接端的孔位同轴度公差控制在0.1mm以内，避免安装后出现卡滞、偏磨问题。螺旋弹簧选用等节距圆柱螺旋结构，弹簧丝直径、

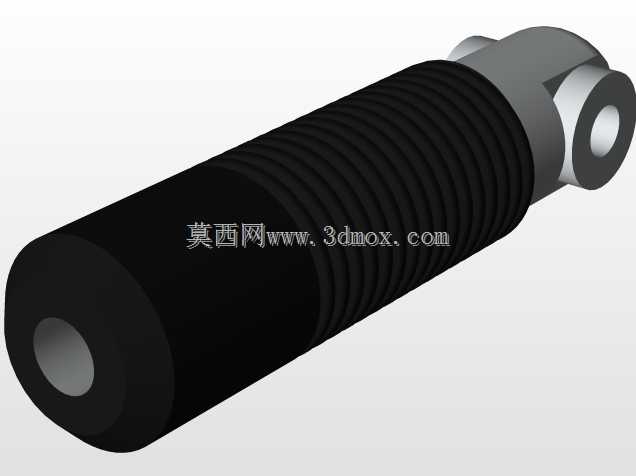

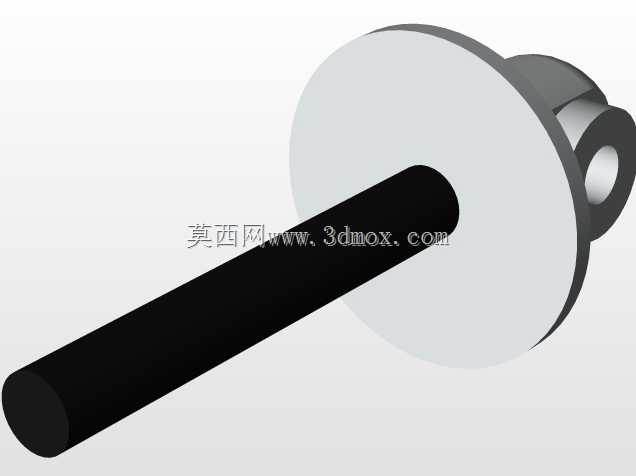

　　中径参数匹配常规125-150cc排量摩托车的后轴载荷需求，弹簧两端做并圈磨平处理，贴合阻尼筒上下两端的弹簧座，保证弹簧受压时受力均匀，不会出现侧向偏移。阻尼筒内部设计有活塞、阀片与阻尼油腔结构，当减震器受压缩行程时，活塞下移，油液通过阀片上的常通孔与节流阀产生阻尼力，吸收冲击能量；回弹行程时阀片切换通流面积，提供更大的阻尼力，拉住弹簧快速回弹，避免出现多余的弹跳。外形尺寸方面，整体安装距适配多数跨骑式摩托车后悬架的安装空间，阻尼筒外径、弹簧外径参数避开了后轮、挡泥板、链条等周边部件的运动包络，不会出现运动干涉。设计过程中重点校核了铰接端的结构强度，吊耳位置做了加厚圆角过渡，避免长期受交变载荷出现断裂风险，

　　弹簧座与阻尼筒采用过盈压装加焊接的固定方式，保证大冲击载荷下不会出现松脱。阻尼筒外表面做了防锈镀层处理，弹簧表面喷塑处理，兼顾户外使用的耐锈蚀需求，同时蓝色弹簧外观也能匹配多数车型的外观配色需求。在实际选型匹配时，可根据整车整备质量、常用行驶路况调整弹簧刚度与阻尼阀片的节流参数，若适配载重需求更大的车型，可更换更大线径的弹簧，同时调整阻尼油的黏度与阀片开度，保证压缩与回弹阻尼的匹配度，避免出现减震过硬颠簸明显、或是减震过软打底的问题。安装时需注意两端铰接衬套的润滑，定期检查阻尼筒是否出现漏油情况，一旦漏油会导致阻尼失效，仅靠弹簧支撑会出现严重的弹跳问题，影响行驶安全性。
