汽车悬架用螺旋弹簧减震器结构设计

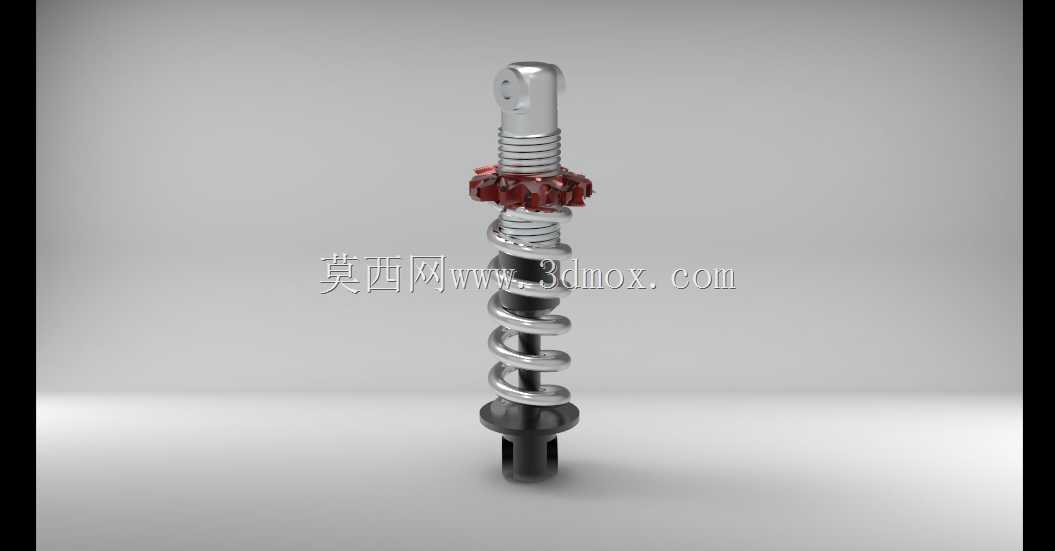

　　在乘用车辆、非道路工程车辆的行走机构设计中，减震部件是决定行驶平顺性、操控稳定性以及底盘零部件疲劳寿命的核心功能件，本次呈现的螺旋弹簧式减震器，是当前轮毂电机驱动构型悬架系统中适配性较强的阻尼缓冲方案。不同于传统钢板弹簧仅能承载垂向载荷的特性，该结构将螺旋弹簧与阻尼芯轴集成设计，既能够承担车身与行走机构之间的垂向支撑载荷，又可以通过阻尼结构耗散路面冲击带来的振动能量，避免冲击载荷直接传递至车身框架，同时抑制弹簧吸震后往复弹跳带来的二次晃动。从实际应用场景来看，这类减震器可适配小型电动代步车、低速场地作业车辆的前悬结构，也可作为非独立悬架的辅助阻尼部件使用，在铺装路面行驶时可过滤细碎颠簸，在过减速带、坑洼路面时可限制悬架的最大动行程，

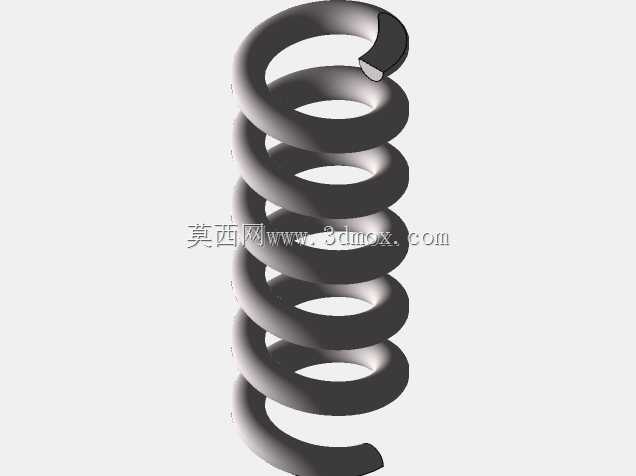

　　避免弹簧并圈、悬架硬撞击限位块的故障出现。设计层面上，该减震器采用上端吊耳、下端插销的安装接口，上端吊耳的铰接孔位可匹配车架侧的安装支架，通过销轴实现铰接连接，允许减震器在悬架跳动过程中产生小角度摆动，避免运动干涉；下端插销结构可直接插入转向节或下摆臂的对应安装孔内，通过锁紧螺母实现轴向固定，安装边界清晰，不需要额外设计复杂的转接支架，可有效降低底盘布置的空间占用。螺旋弹簧的参数选取匹配了常见的1-1.5吨级前桥载荷需求，弹簧刚度经过匹配调校，既不会因刚度过大导致滤震效果差，也不会因刚度过小出现满载时悬架过度压缩、托底的问题；阻尼芯轴的活塞阀系采用常规的双向阻尼设计，压缩行程阻尼力较小，保证冲击传入时的缓冲柔和度，

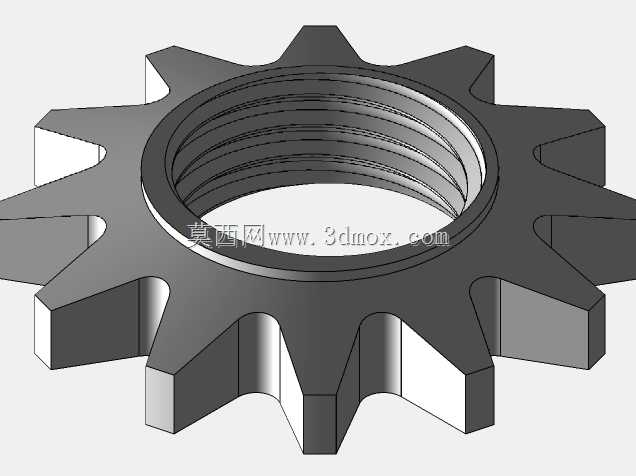

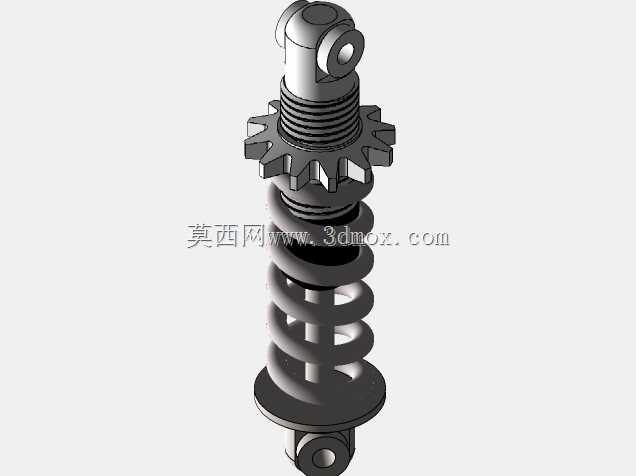

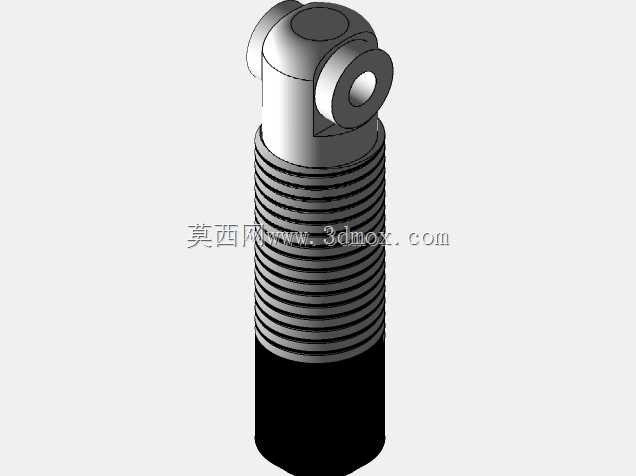

　　回弹行程阻尼力较大，能够快速抑制弹簧的往复弹跳，让车身姿态快速回稳。结构细节上，弹簧上下端均设置了橡胶缓冲垫，避免弹簧金属端面与金属安装座直接接触产生异响，同时可隔绝部分高频振动；芯轴上端设置了防尘罩结构，可阻挡路面泥沙、灰尘进入阻尼芯的密封区域，延长油封的使用寿命，减少漏油故障的发生概率；弹簧预紧力通过上端的调节螺母进行调整，可根据不同的整车载荷需求微调悬架初始高度，适配不同的整车设计参数。在三维建模过程中，该结构的所有配合面均按照实际装配公差进行了还原，弹簧的螺旋升角、线径、中径参数完全符合实际加工要求，安装接口的尺寸可直接对接常规的悬架安装点，设计人员可直接在此模型基础上根据具体车型的载荷参数调整弹簧刚度、阻尼力参数以及安装点的位置尺寸，大幅缩短底盘悬架系统的开发周期，减少反复打样验证的成本。
