小型车辆用螺旋弹簧液压减震结构

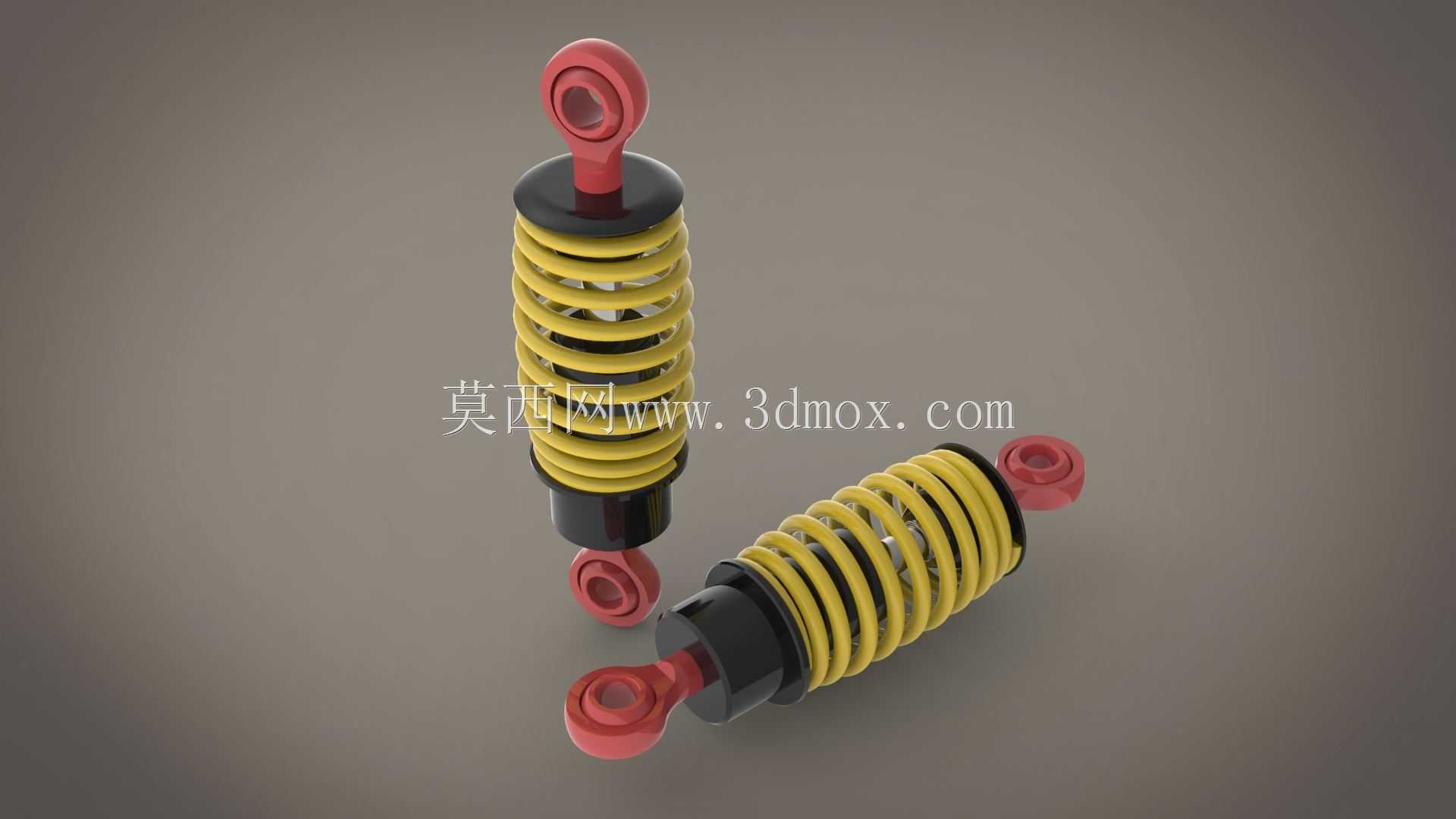

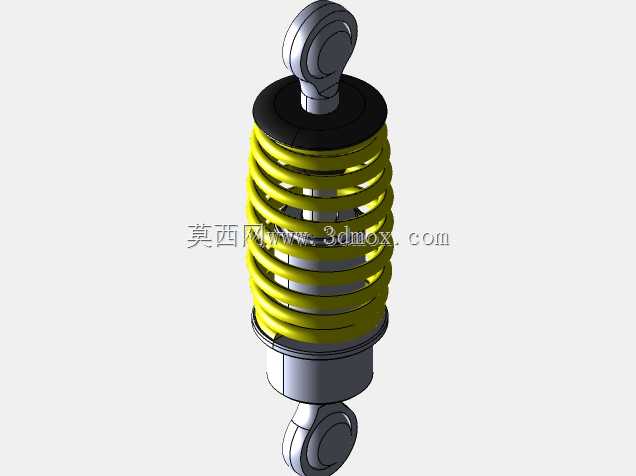

　　这类减震结构主要适配小型非道路代步车辆、轻型电动两轮车以及小型自动化移动平台的悬挂系统，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免刚性冲击直接传递至车架承载结构，同时抑制弹簧吸震后往复弹跳的余震，提升行驶过程的平顺性与结构稳定性。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与液压阻尼筒同轴集成的布局，阻尼筒作为核心承载内芯贯穿弹簧中心，两端的吊环式安装接头分别对应车架与行走轮系的安装位，这种同轴布局能最大限度压缩安装占用空间，避免侧向弯矩直接作用在阻尼杆上，延长阻尼密封件的使用寿命。弹簧部分采用等节距圆柱螺旋设计，簧丝直径与弹簧中径的匹配经过刚度校核，在额定承载区间内刚度曲线保持线性，不会出现渐进式弹簧初段过软、

　　末段过硬的问题，适配载荷波动较小的轻型载具场景。两端的吊环接头内置橡胶衬套，一方面可以补偿安装位的微小角度偏差，降低加工装配的精度要求，另一方面能过滤高频小幅振动，减少金属硬连接带来的异响传递。阻尼筒的上下端设置了硬质限位挡块，当弹簧压缩至极限行程时，挡块会率先接触形成硬限位，避免弹簧被压并产生塑性变形，同时防止阻尼杆超出行程拉扯内部密封结构。从安装边界来看，该减震的两端吊环中心距在自由状态下的尺寸适配多数轻型代步车的悬挂安装空间，吊环的内孔直径匹配通用的连接螺栓规格，不需要额外定制转接件即可完成装配。阻尼筒的外径与弹簧外径保持合理间隙，在弹簧压缩伸张过程中不会出现簧圈与阻尼筒外壁的摩擦剐蹭，

　　避免长期使用过程中阻尼筒外壁被磨损失去防锈能力，也防止簧圈磨损后出现应力集中断裂的问题。在实际选型应用中，这类减震需要匹配对应载荷的弹簧刚度，若弹簧刚度过大，会导致过滤颠簸的效果变差，车架受到的冲击载荷提升；若刚度过小，则会在满载情况下出现弹簧压并、阻尼触底的问题，失去缓冲作用。设计过程中需要重点校核阻尼杆的抗弯强度，因为车辆行驶过程中轮系受到的侧向力会通过下安装吊环传递到阻尼杆，若杆径设计过小，长期受侧向力作用会出现阻尼杆弯曲，导致油封漏油、减震卡滞的故障。同时两端吊环的焊接强度也需要重点关注，吊环与阻尼筒端盖、弹簧座的连接采用环焊工艺，焊后需要做去应力处理，避免长期受交变载荷作用出现焊缝开裂的问题。
