带可动弹簧的汽车悬架减震器结构

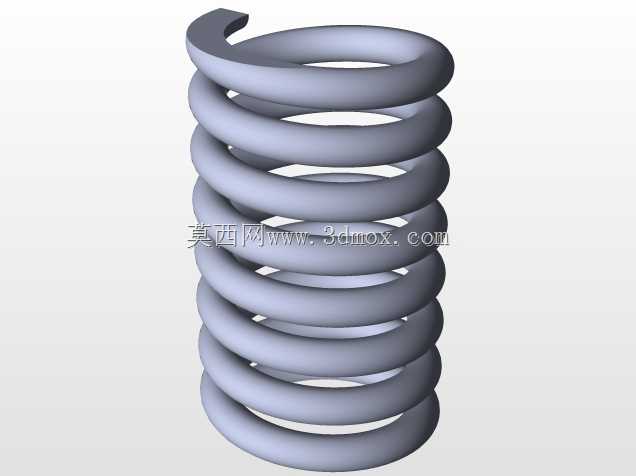

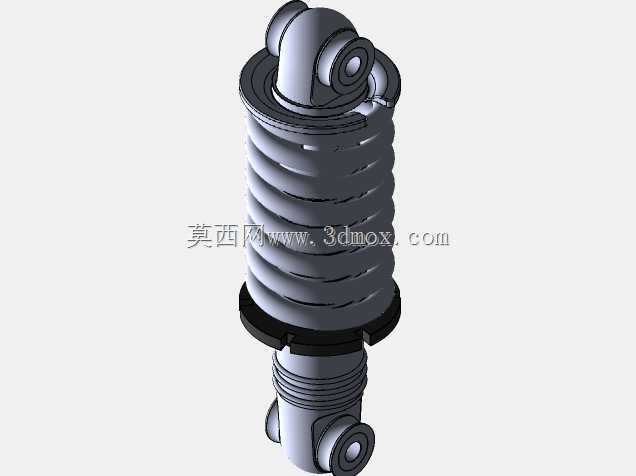

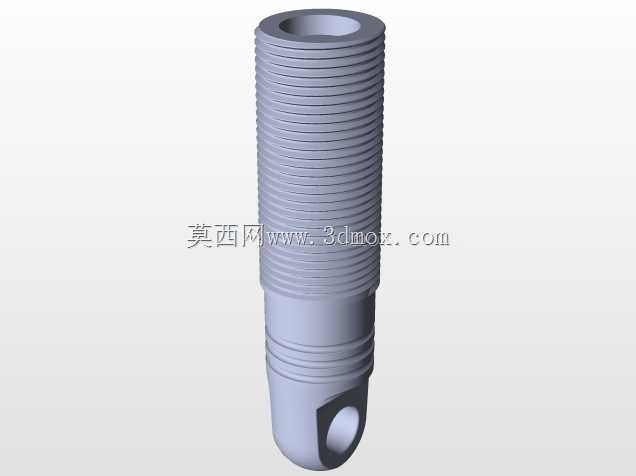

　　在乘用车辆与商用车辆的底盘悬架系统中，减震部件是衔接车架与行走机构、过滤路面冲击的核心结构件，这套带可移动弹簧的减震结构，完整还原了实车搭载件的功能逻辑与装配关系。日常车辆行驶过程中，路面的颠簸会通过车轮传递至悬架，螺旋弹簧会先承接瞬时的冲击载荷，将刚性冲击转化为弹簧的弹性形变势能，而减震器本体则负责抑制弹簧往复回弹的多余振动，避免车辆出现持续的抛跳、侧倾余振，保证轮胎与地面的贴合度，既提升驾乘的平顺性，也能保障转向、制动过程中的车身姿态稳定。从设计逻辑来看，这套结构采用了筒式阻尼芯与螺旋弹簧同轴布置的方案，上下两端的吊耳结构分别对应车架侧与转向节侧的安装点位，上端的铰接结构预留了足够的摆动余量，可适配悬架跳动过程中的角度变化，

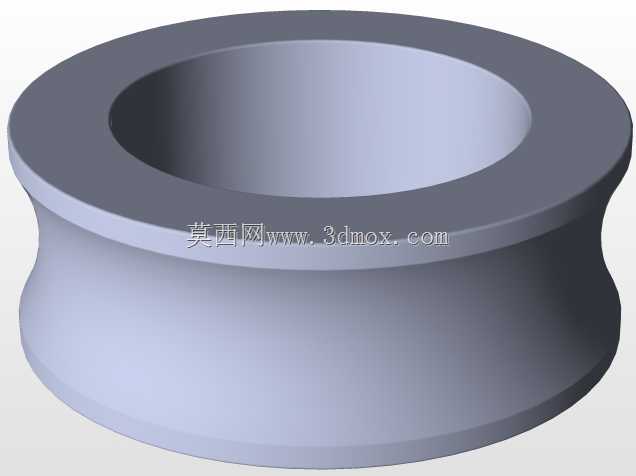

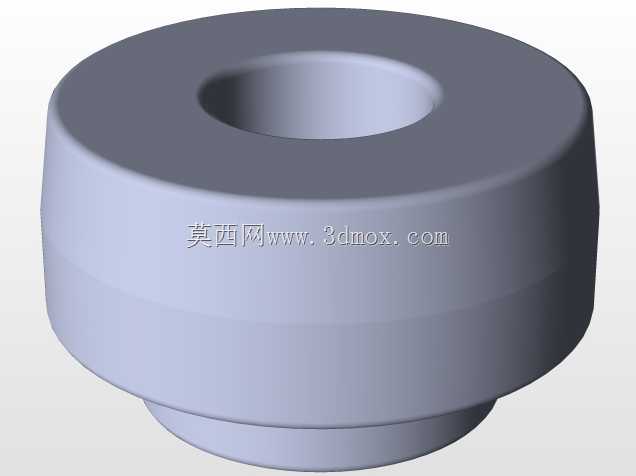

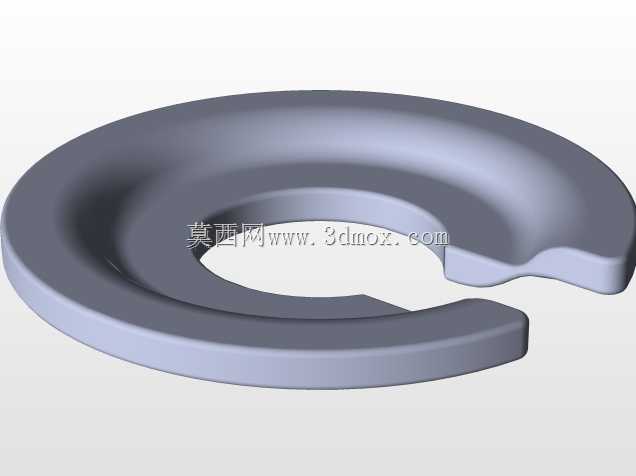

　　避免部件出现运动干涉。弹簧的预压长度、刚度匹配都经过了对应载荷工况的校核，弹簧上下端的橡胶支撑垫不仅能隔绝金属件直接接触产生的异响，还能过滤一部分高频细碎振动，传递到车内的颠簸感会被进一步削弱。阻尼筒的外壁设置了多层防尘密封结构，可阻挡行车过程中卷起的泥沙、水渍进入筒身内部，延长阻尼阀系的使用寿命，下端的缓冲限位块则能在悬架达到最大压缩行程时提供硬限位，避免阻尼芯被冲击击穿。从安装边界来看，上下安装点的孔位间距、铰接孔的直径都匹配主流乘用车的麦弗逊悬架安装尺寸，整体外径控制在轮拱内部的预留空间范围内，不会在转向、跳动过程中与轮拱内衬、刹车管路等周边部件发生剐蹭。建模过程中完整还原了弹簧的可动属性，在装配体环境下可模拟弹簧压缩、回弹的动态过程，阻尼筒的伸缩行程也与实车参数保持一致，可直接用于悬架运动仿真、底盘结构匹配校核的相关工作，也能作为汽车底盘教学、结构认知的直观演示载体。
