乘用车辆后轮液压阻尼减振结构

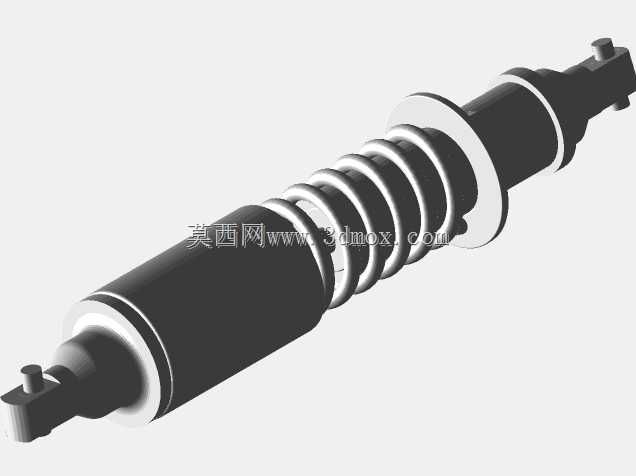

　　该减振结构主要配套乘用车辆非独立后悬架系统，布置于后轮轮毂与车身底板纵梁连接位，核心作用是过滤路面颠簸传递至车身的垂直振动，抑制螺旋弹簧往复回弹产生的余振，避免车辆过减速带、坑洼路面时出现车轮抓地力不足、车身抛跳的问题，同时能减少底盘连接件长期受交变载荷产生的疲劳松动。从结构设计来看，整体采用筒芯外置螺旋弹簧的同轴布局，上端吊耳与车身纵梁的安装支座通过销轴铰接，下端吊耳固定在后轮转向节的延伸支架上，工作时筒内液压油通过阀系的节流孔产生阻尼力，将振动的机械能转化为热能散出，匹配的螺旋弹簧承担车身垂直载荷，二者配合实现缓冲与减振的功能平衡。设计阶段需要重点校核安装边界尺寸，上下吊耳的中心距需匹配悬架跳动的极限行程，

　　避免悬架全压缩时筒芯触底、全拉伸时吊耳脱出；筒身外径要预留足够的周边间隙，防止车轮转向、悬架横向摆动时筒身与周边的制动管路、轮拱内衬发生运动干涉。弹簧的刚度匹配需要结合后轴轴荷参数设定，阻尼力调校要兼顾平顺性与操控性，阻尼过小会导致车身余振过多影响乘坐质感，阻尼过大则会让硬冲击直接传递至车身，降低底盘滤震表现。日常底盘调校工作中，这类减振结构的三维数模可直接用于悬架运动仿真，模拟不同载荷、不同路面激励下的部件运动轨迹，验证安装点的受力载荷分布，也能为后续的减振器性能测试、底盘件改装匹配提供精准的数模参考，数模还原了实物的所有装配特征，包括吊耳的销轴孔位、弹簧的节距与直径、筒身的阶梯结构，可直接导入仿真软件完成运动干涉检查、载荷分析等工作，无需额外对结构进行二次测绘修正。
