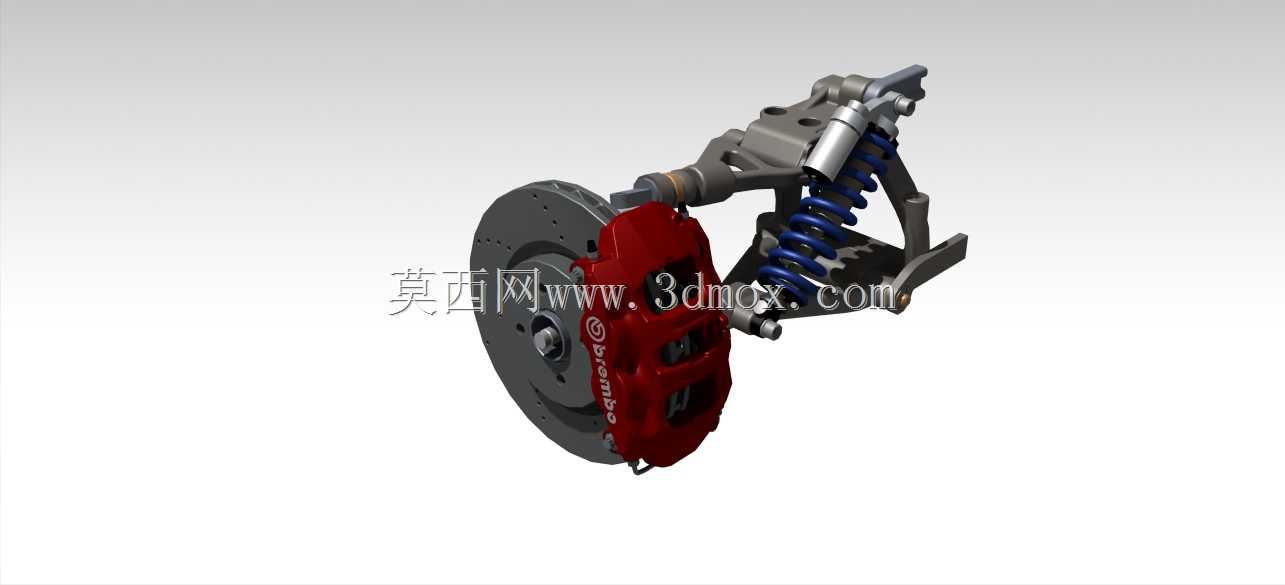

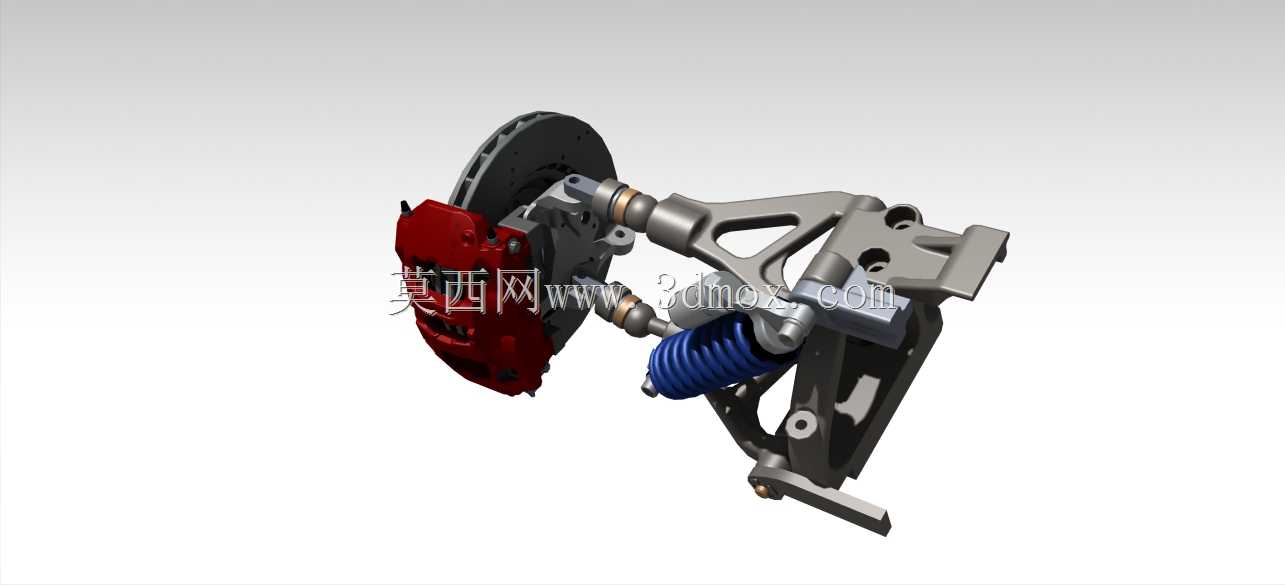

汽车轮毂悬架制动集成结构三维设计

　　这套集成结构覆盖了乘用车轮端核心的承载、制动、减震与转向连接功能，日常在整车底盘开发环节，轮端集成件的匹配精度直接决定了行驶质感、制动安全与转向响应速度，不管是家用轿车的底盘调校、改装车的行走系统升级，还是新能源车型的轻量化底盘开发，这类集成结构的三维数模都是结构工程师开展匹配设计的核心参考。从实际装车场景来看，该结构的安装边界完全围绕轮心坐标设定，转向节上的轴承安装位同轴度公差需控制在0.02mm以内，才能保证轮毂转动时无偏摆抖动；制动卡钳的安装支架与转向节的结合面平面度要求不超过0.015mm，避免制动时出现卡钳偏移导致的刹车抖动问题。设计过程中，减震器的上安装点与车身轮拱座的连接位置、下控制臂的摆臂固定点坐标，

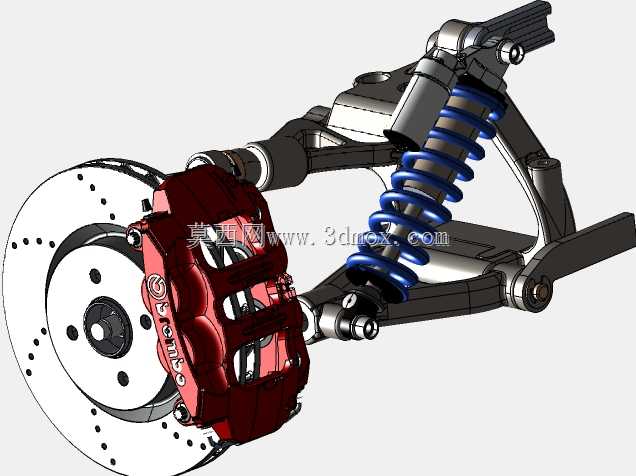

　　都严格遵循整车的轮跳行程参数预留了足够的运动间隙，轮跳上下行程达到120mm时，减震弹簧、制动管路、轮速传感器线束都不会与周边结构发生运动干涉。这套结构的功能特性上，采用了浮动式制动卡钳搭配通风刹车盘的配置，卡钳的活塞回位弹簧刚度经过匹配，既可以保证制动解除后刹车片与刹车盘的间隙维持在0.1mm左右降低拖滞力矩，又能在制动时快速建立油压缩短制动响应时间；螺旋弹簧与减震器采用同轴布置的结构，能最大程度降低减震器活塞杆受到的侧向力，延长减震器的密封件使用寿命，同时减少轮跳过程中的附加转向力矩，提升直线行驶稳定性。从结构设计思路来看，转向节采用了镂空式的铸铝结构设计，在保证安装点刚度满足120kN纵向力、80kN侧向力强度要求的前提下，

　　尽可能去除非承载区域的材料，相比传统铸铁转向节减重超过35%，适配新能源车型的轻量化需求；控制臂的铰接点采用了橡胶衬套与球头分离的设计，既可以通过橡胶衬套过滤路面传递的细碎振动，又能通过球头保证转向时的摆动自由度，衬套的径向刚度与轴向刚度经过差异化匹配，兼顾了行驶舒适性与操控响应性。在安装尺寸匹配上，刹车盘的有效制动半径达到145mm，适配17寸及以上尺寸的轮毂安装，卡钳的外轮廓距离轮辋内壁的最小间隙预留了3mm以上，避免轮毂加工公差导致的装配干涉；减震器的下端固定点与转向节的连接采用了双螺栓夹紧结构，夹紧力达到65kN，保证大冲击载荷下连接位置不会出现松脱位移。
