车辆悬架用螺旋弹簧液压阻尼减震结构

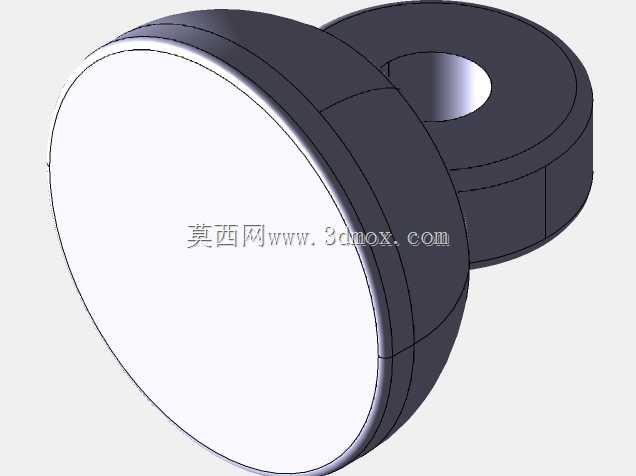

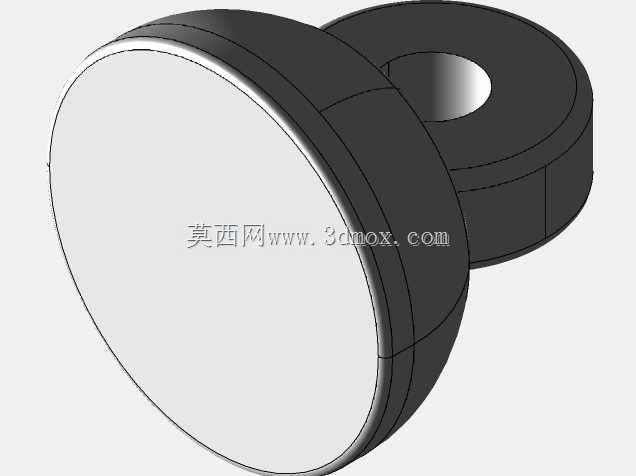

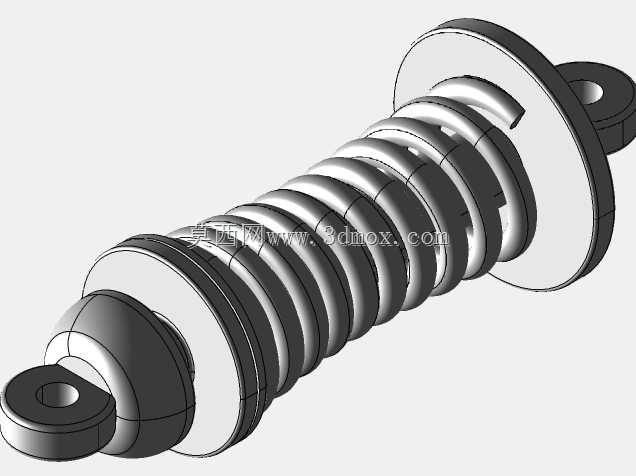

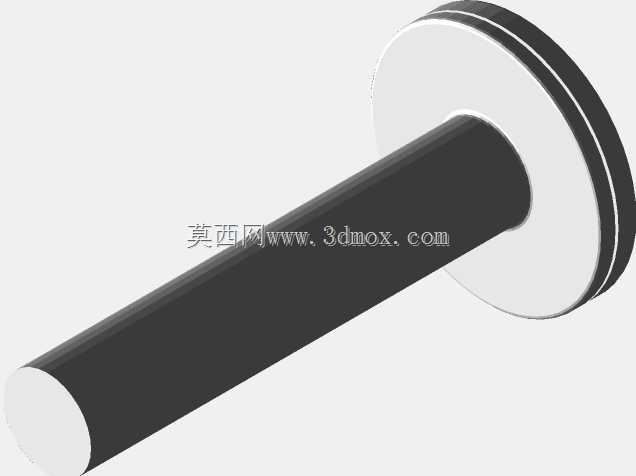

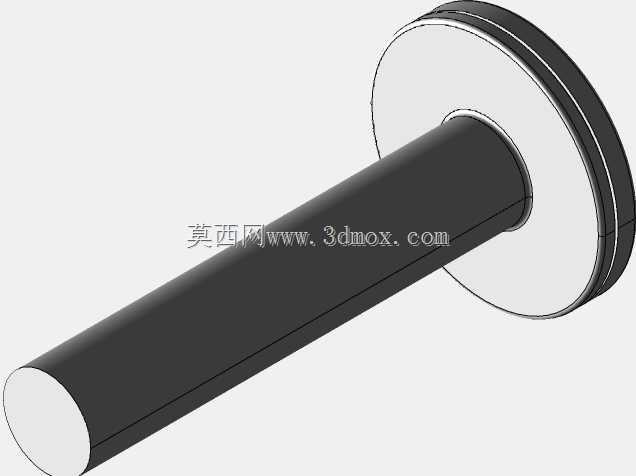

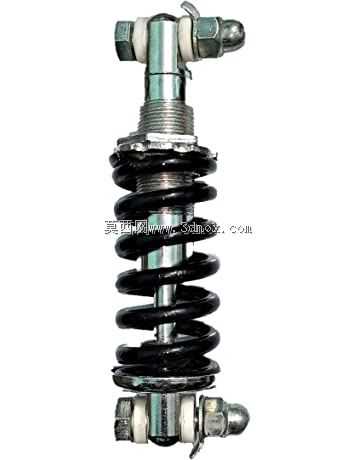

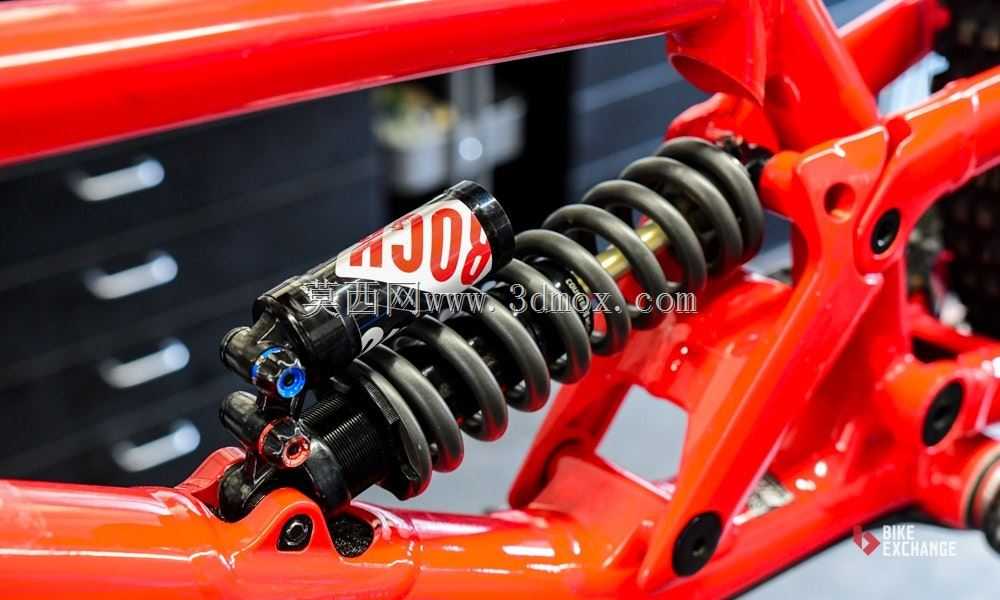

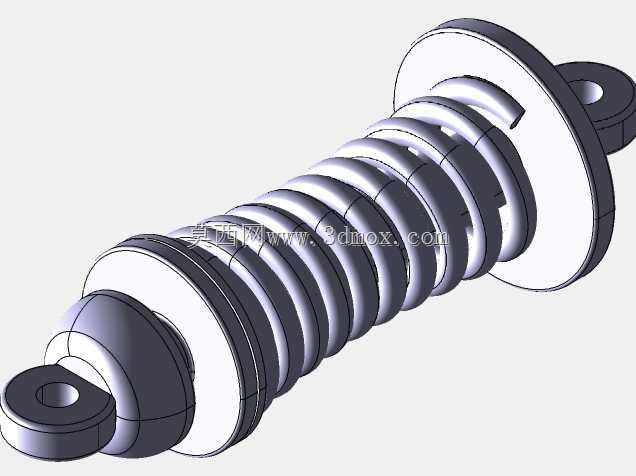

　　这类减震结构是行走类机械悬架系统里的核心缓冲阻尼部件，日常在乘用车辆、非道路工程车辆、两轮代步载具的行走机构中都能见到它的身影，核心作用是对冲路面传递上来的不规则冲击，避免冲击载荷直接传递到车架承载结构上，既提升驾乘过程的平稳性，也能避免车架、连接构件长期受交变冲击出现疲劳损坏。从结构设计逻辑来看，它采用同轴嵌套的布局，将阻尼芯轴布置在结构中心位置，螺旋弹簧套在阻尼芯轴的外侧，两端通过带铰接安装孔的端座完成限位固定，这种布局能让弹簧承受的垂直载荷始终和阻尼芯轴的运动方向保持同轴，避免偏载导致的芯轴磨损、弹簧偏折问题。两端的铰接安装结构采用带衬套的通孔设计，安装时可以适配悬架摆臂、车架支座上的销轴连接，允许工作过程中出现小角度的摆动，

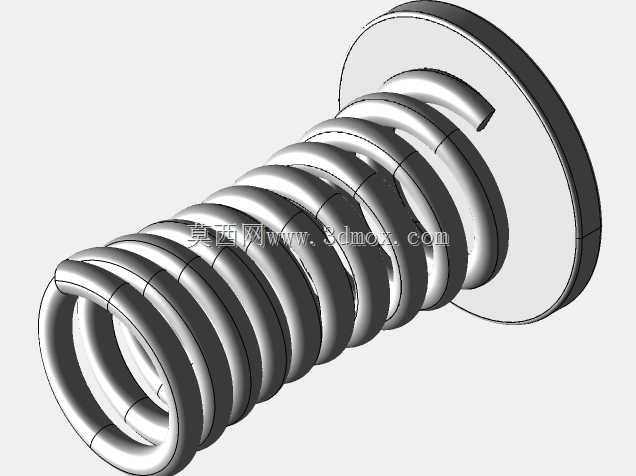

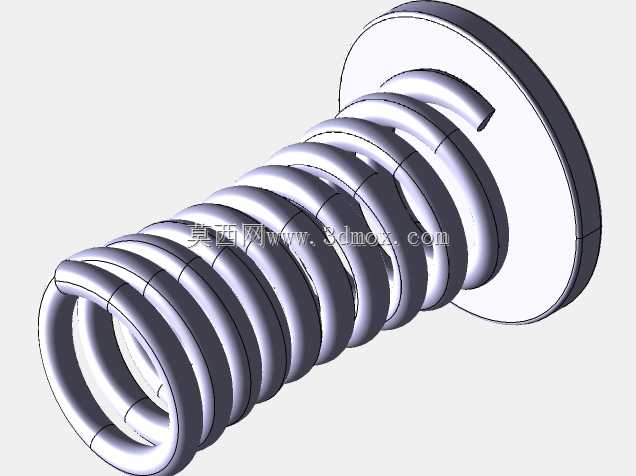

　　抵消悬架跳动时的位置偏移量，不会因为安装位的相对运动产生卡滞。螺旋弹簧的参数匹配是设计中的核心环节，需要根据承载载荷上限、目标固有频率来计算弹簧的线径、有效圈数、中径尺寸，保证静载状态下弹簧的预压缩量处于合理区间，既不会因为刚度过大导致缓冲效果差，也不会因为刚度过小出现冲击到底的问题。外侧的弹簧除了承担垂直方向的承载和回弹蓄能作用，还能对内部的阻尼芯轴形成一定的防护，减少行驶过程中飞溅的泥沙、碎石直接撞击芯轴活塞杆，降低密封件被异物刮损出现漏油失效的概率。内部的阻尼结构通过流体流经节流孔产生的粘滞阻力，把弹簧往复伸缩的动能转化为热能耗散掉，避免弹簧出现持续的往复弹跳，让冲击过后的结构能快速回到稳定状态。

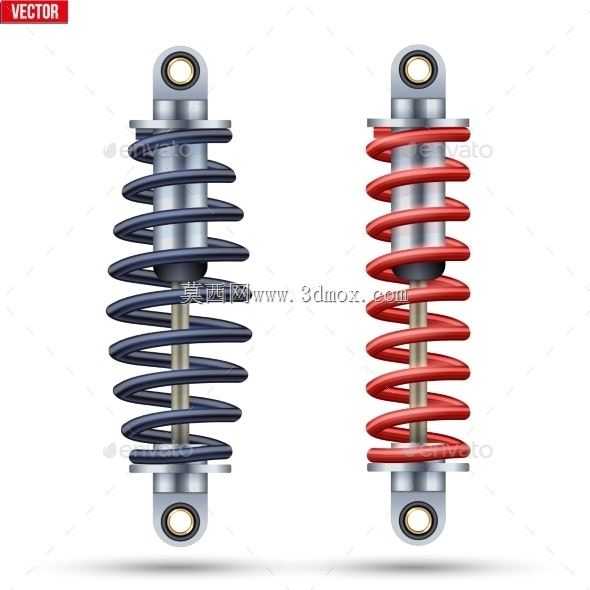

　　设计过程中需要明确安装边界尺寸，包括完全伸展状态下的两端安装孔中心距、完全压缩状态下的最小中心距，以及弹簧的最大外径，避免安装后出现运动干涉，同时要预留足够的压缩行程余量，应对极端工况下的大冲击载荷，保证结构不会被刚性撞击损坏。在实际选型匹配时，还要结合应用场景的载荷特性调整阻尼力的大小，比如重载工程场景需要匹配更高的阻尼系数，乘用场景则会在阻尼调校上兼顾缓冲效果和支撑性，不同的弹簧表面处理配色也能直观区分不同的刚度等级，方便装配和维护时快速识别对应规格。
