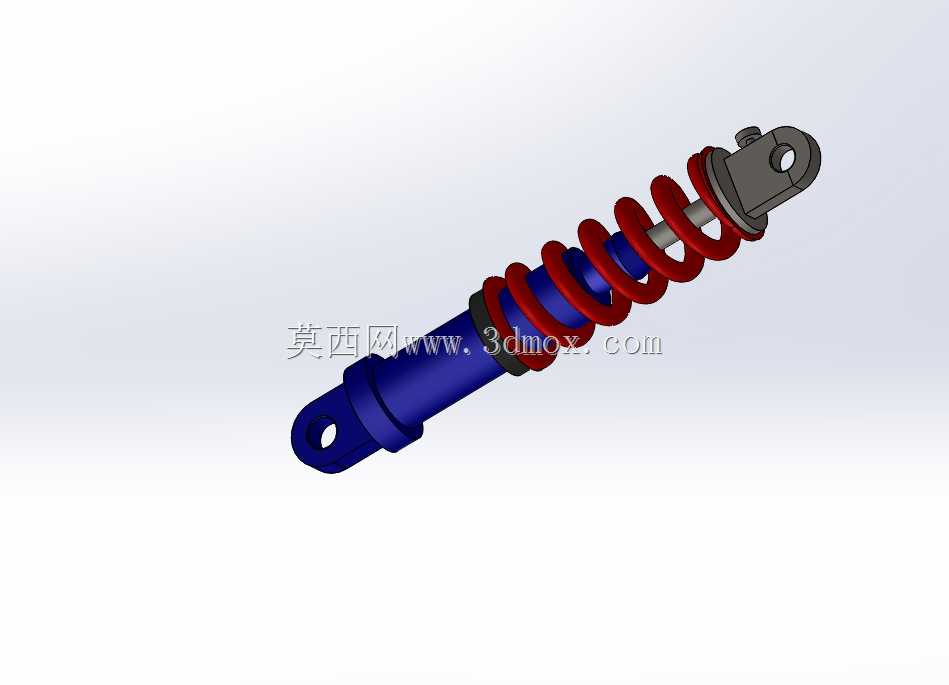

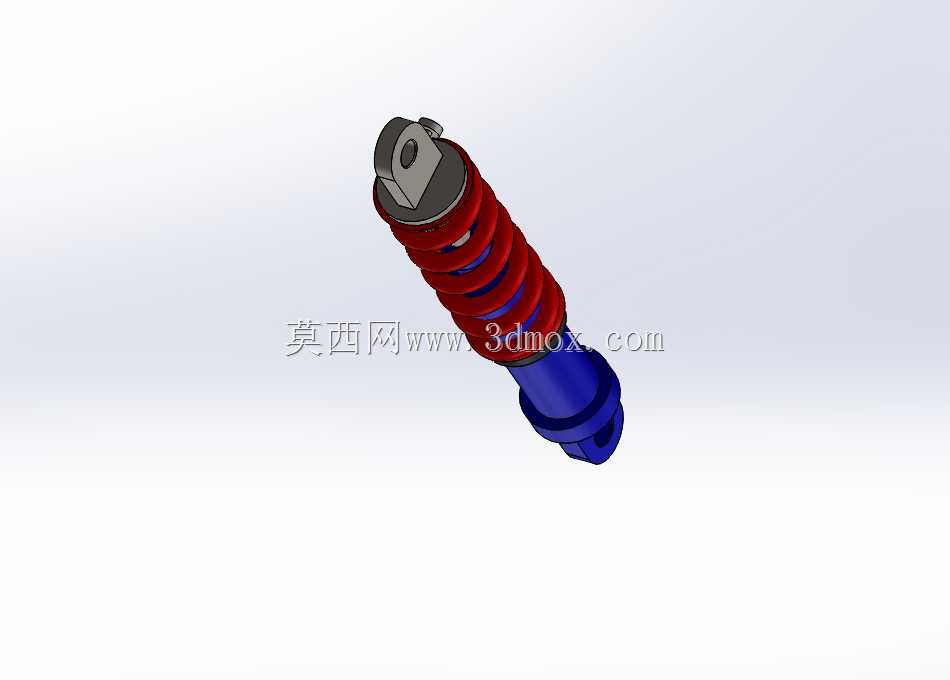

车辆悬架用螺旋弹簧液压减振结构

　　在乘用车辆、场地赛车、低速电动代步车的行走系统设计中，减振部件是决定行驶平顺性与轮胎抓地性能的核心结构，本次呈现的螺旋弹簧与阻尼筒集成式减振结构，是目前非承载式车身与独立悬架配置中应用最广泛的结构形式。从实际装车场景来看，该结构需要同时承担车身垂直载荷传递、路面冲击缓冲、振动能量耗散三重作用，日常铺装路面行驶时，它要过滤路面细碎颠簸带来的高频振动，避免振动直接传递至车架引发乘员不适；在非铺装路面、赛道过弯或紧急制动工况下，它需要控制弹簧的往复回弹幅度，避免车轮出现弹跳离地的情况，保证轮胎与路面的有效接触面积，提升行驶操控稳定性。

　　设计层面采用了阻尼筒与螺旋弹簧同轴集成的布局，将液压阻尼芯轴设置在结构中心位置，外部嵌套等节距圆柱螺旋弹簧，上下两端分别设置吊耳式安装接口与杆端连接结构，上端吊耳通过橡胶衬套与车架或悬架摇臂铰接，下端杆体通过锁紧螺母与转向节或下摆臂固定，这种同轴布局可以最大程度压缩安装空间，同时让弹簧的弹力与阻尼力的作用线保持重合，避免侧向分力造成阻尼筒偏磨，延长部件使用寿命。弹簧部分采用了变刚度设计思路？不，本次结构采用等节距弹簧搭配阻尼阀系的匹配设计，弹簧的线刚度经过匹配计算，能够覆盖对应载荷等级下的静挠度需求，阻尼筒内部设置了拉伸与压缩双向阀片，在活塞往复运动时，液压油通过阀片的节流孔产生阻尼力，将路面冲击产生的机械能转化为液压油的热能耗散掉，避免弹簧持续往复振动。

　　从安装边界来看，该结构的整体长度适配常规紧凑型乘用车与改装赛车的悬架安装空间，上端吊耳的铰接孔孔径、下端连接螺纹的规格均符合对应车型的通用安装尺寸，不需要对车架或悬架结构做额外改装即可实现替换安装。结构的外径尺寸经过校核，在悬架全行程跳动过程中，不会与周边的轮罩、半轴、制动管路等部件发生运动干涉，弹簧的最大压缩量预留了足够的缓冲行程，即使车辆经过大幅颠簸路面，弹簧也不会出现并圈压死的情况，阻尼筒的拉伸行程也做了限位设计，避免活塞被拉出缸体造成结构失效。

　　在实际选型匹配过程中，设计人员可以根据车辆的整备质量、悬架动行程参数、目标平顺性调校风格，调整弹簧的钢丝直径、有效圈数来改变弹簧刚度，也可以通过调整阻尼阀片的厚度、节流孔的数量与孔径来匹配不同的阻尼系数，满足不同使用场景的需求，比如赛车场景可以选用更高刚度的弹簧与更大的阻尼系数，提升过弯时的侧倾抑制能力，家用代步场景则可以选用偏低的刚度与阻尼，提升乘坐的舒适感。
