轮毂电机配套螺旋弹簧减震结构设计

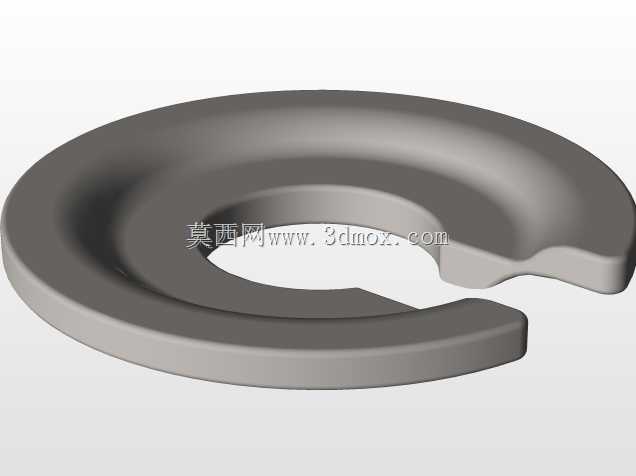

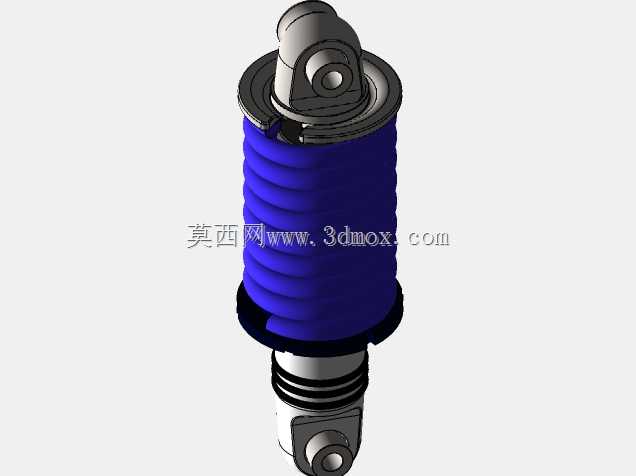

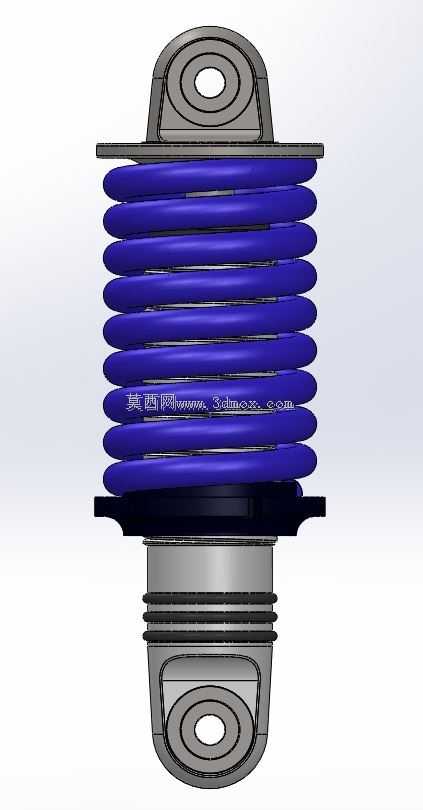

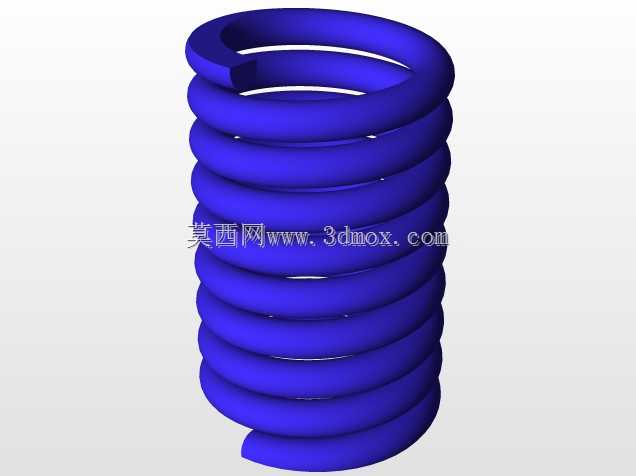

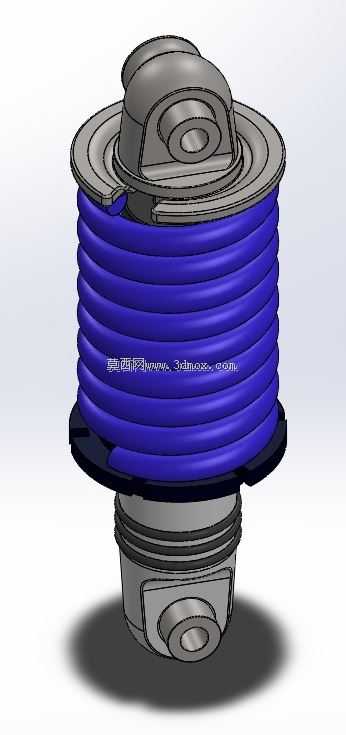

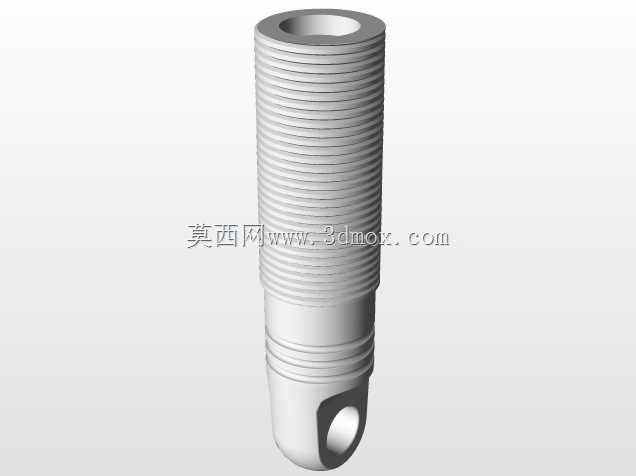

　　这款减震结构主要适配轮毂电机集成式驱动轮组，常见于分布式电驱车辆、小型电动代步设备、低速无人配送车的行走机构中，承担轮端与车架之间的振动过滤、冲击缓冲功能，避免路面颠簸直接传递至车身承载结构，同时保障轮端接地附着力，抑制轮毂电机运转过程中产生的径向振动向车架传导。从结构设计来看，核心缓冲单元采用多圈螺旋式弹性体结构，相比传统金属螺旋弹簧，该弹性体具备非线性刚度特性，小振幅振动下刚度偏低可过滤细碎颠簸，大冲击载荷下刚度快速上升避免过度压缩击穿，适配轮毂电机周边紧凑的安装空间，无需额外设计复杂的多级弹簧导向结构。上下两端的连接端采用对称式铰接耳座设计，端座与弹性体接触位置设置了环形定位凸台，装配时弹性体可直接卡入凸台完成径向定位，

　　无需额外粘接或紧固件固定，降低装配工序复杂度。上下铰接耳的同轴度在建模阶段做了严格约束，避免安装后出现偏载导致弹性体局部应力集中，耳座的铰接孔内径匹配常规轮组悬架的销轴尺寸，安装边界预留了足够的摆动间隙，可适应轮端跳动过程中的角度偏转，不会出现运动干涉。设计过程中优先考虑了轮端的空间占用问题，整体结构的径向尺寸控制在轮毂电机外圈直径范围内，轴向压缩行程预留了额定载荷下15%的余量，避免极限冲击工况下弹性体压并导致硬冲击。弹性体的圈数、单圈截面尺寸经过反复校核，既保证足够的轴向承载能力，又能提供合适的阻尼特性，配合端座的限位结构，可限制最大拉伸行程，防止车辆过坑洼路面时减震结构被拉脱。在实际装车应用中，

　　该结构无需额外配套阻尼器即可满足低速行走设备的减震需求，相比传统金属弹簧加油压阻尼器的组合方案，重量降低40%以上，且无液压油泄漏风险，维护成本极低，适配轮毂电机直驱结构省去了传统传动半轴的空间占用，让轮组结构更加紧凑。建模时对所有配合面做了公差适配，端座与弹性体的配合间隙控制在合理范围，既保证装配便利性，又避免长期使用后出现弹性体移位问题，铰接孔位置做了衬套安装位预留，用户可根据实际载荷需求选配金属衬套或非金属耐磨衬套，提升铰接位置的使用寿命。
