汽车悬架用螺旋弹簧液压减震结构

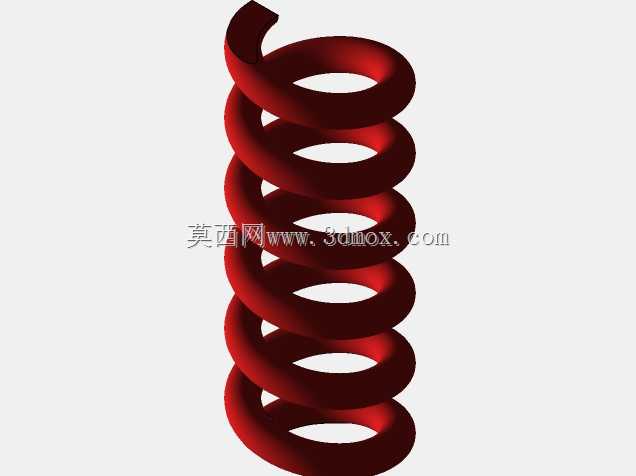

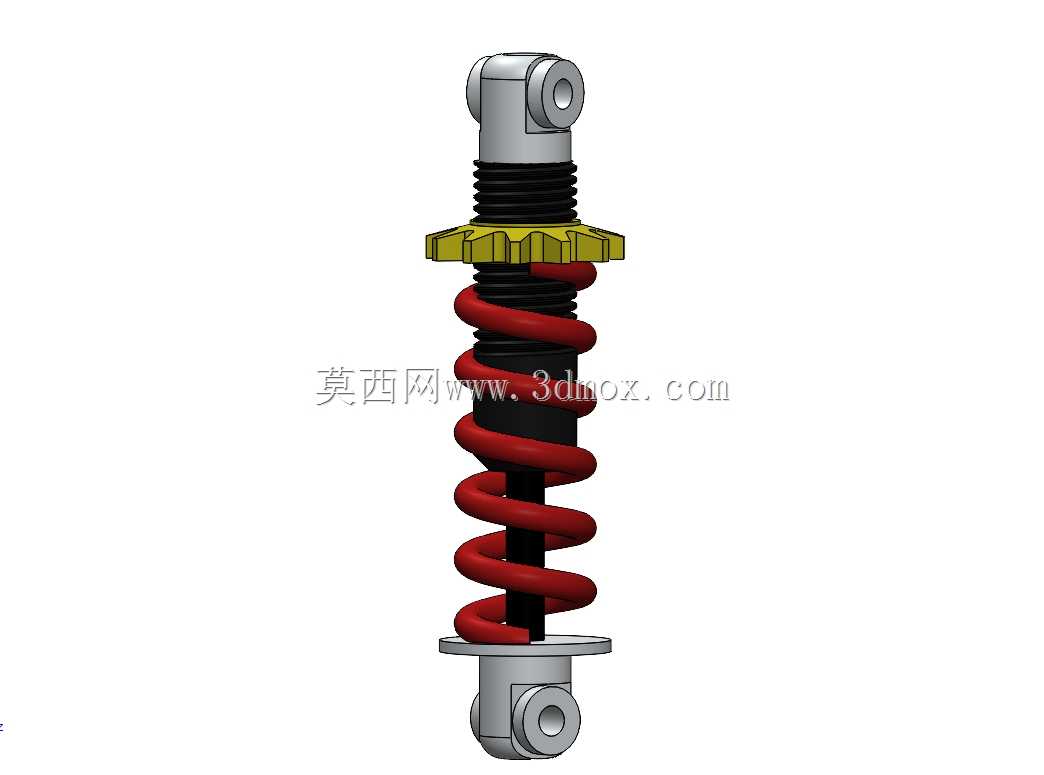

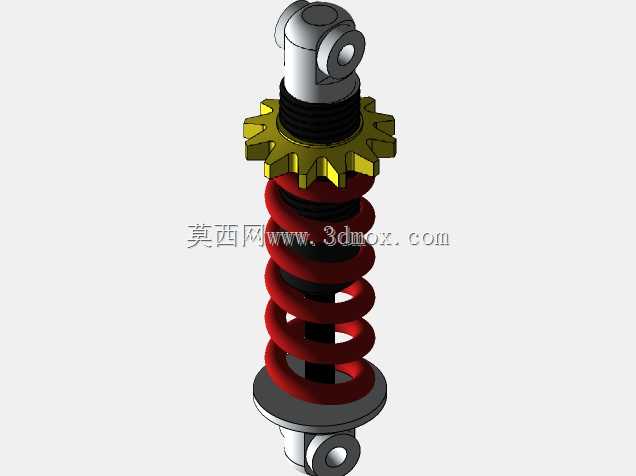

　　该减震结构主要应用于乘用车辆、非道路轻型作业车辆的悬架系统中，核心作用是吸收车辆行驶过程中路面传递的冲击动能，抑制弹簧吸震后往复弹跳带来的车身晃动，同时兼顾车轮与地面的附着稳定性，避免颠簸工况下车轮跳离地面导致的转向、制动性能衰减。从结构设计逻辑来看，整体采用同轴集成布局，将阻尼油缸与承载螺旋弹簧嵌套布置，上下两端预留铰接安装位，上端适配车身悬架塔顶的连接点位，下端对接转向节或下摆臂的安装支座，铰接位内置的衬套可过滤小幅度高频振动，避免金属硬连接带来的异响与应力集中。螺旋弹簧选用变刚度设计思路，簧丝直径、螺距沿轴向做差异化匹配，应对日常铺装路面小幅颠簸时刚度较低，可提供柔和的滤震表现，遇到坑洼、减速带等大冲击工况时，

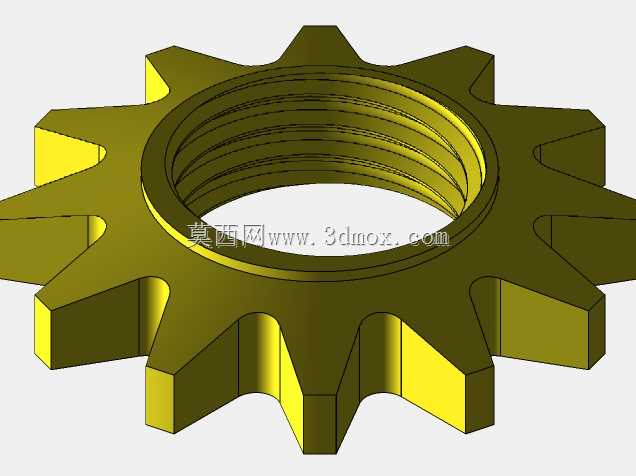

　　弹簧压缩至后段螺距密集区域刚度快速提升，避免悬架击穿触底。中间的阻尼油缸为核心功能构件，活塞杆表面做硬质氧化处理，搭配多道密封结构，可在往复伸缩过程中保持稳定的阻尼油液密封性能，油缸外侧设置的防尘波纹管可阻挡路面泥沙、扬尘侵入活塞杆表面，避免密封件被硬质颗粒划伤导致的漏油失效。油缸上部的调节齿圈结构，可通过旋转调整弹簧预压行程，适配不同负载下的车身高度与减震初始硬度需求，满足不同使用场景的调校空间。从安装边界来看，整体结构的最大外径受弹簧外圈尺寸限制，上下铰接点的中心距在完全伸展、完全压缩状态下的差值即为有效工作行程，选型时需匹配对应车型的悬架跳动行程，避免出现拉伸过长导致的油缸拉脱、压缩过短导致的结构硬撞击。日常结构校核过程中，

　　需重点验证弹簧在最大压缩量下的并圈间隙、活塞杆的抗弯强度、铰接点的拉拔载荷，同时要预留足够的周边间隙，避免车轮跳动过程中减震器与轮拱、半轴、制动管路等周边部件发生运动干涉。该结构的阻尼阀系设置在油缸内部，通过活塞上的通孔与阀片组合控制油液流动速率，复原行程与压缩行程设置不同的阻尼系数，复原行程阻尼偏大用于快速抑制弹簧回弹，压缩行程阻尼偏小用于柔和吸收路面冲击，匹配不同重量的车型时，可通过更换不同刚度的弹簧、调整阀片厚度与通孔数量来实现阻尼特性的适配，无需改动整体外部安装尺寸，具备较强的平台化适配能力。
