轮毂电机配套螺旋弹簧减震结构设计

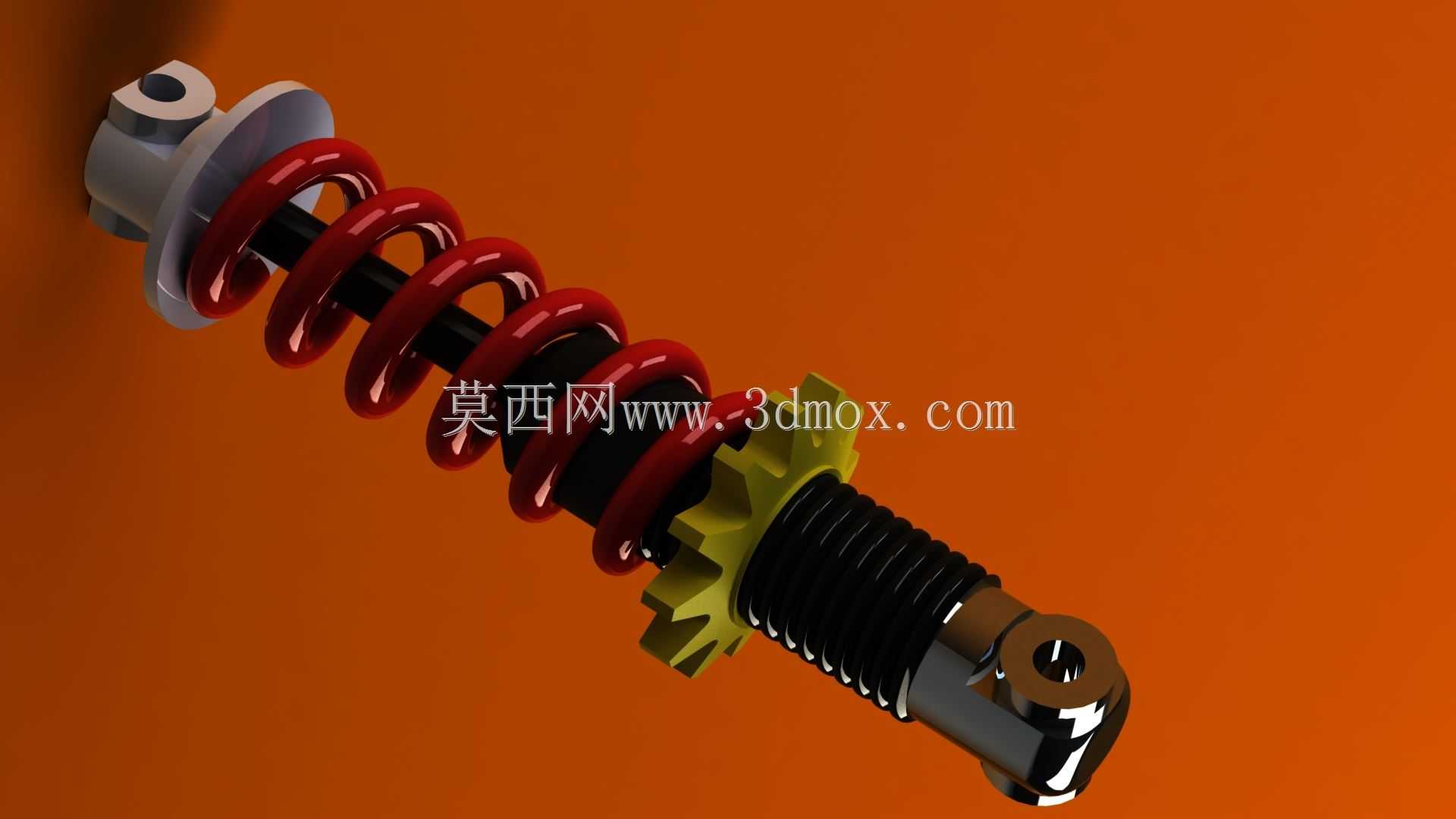

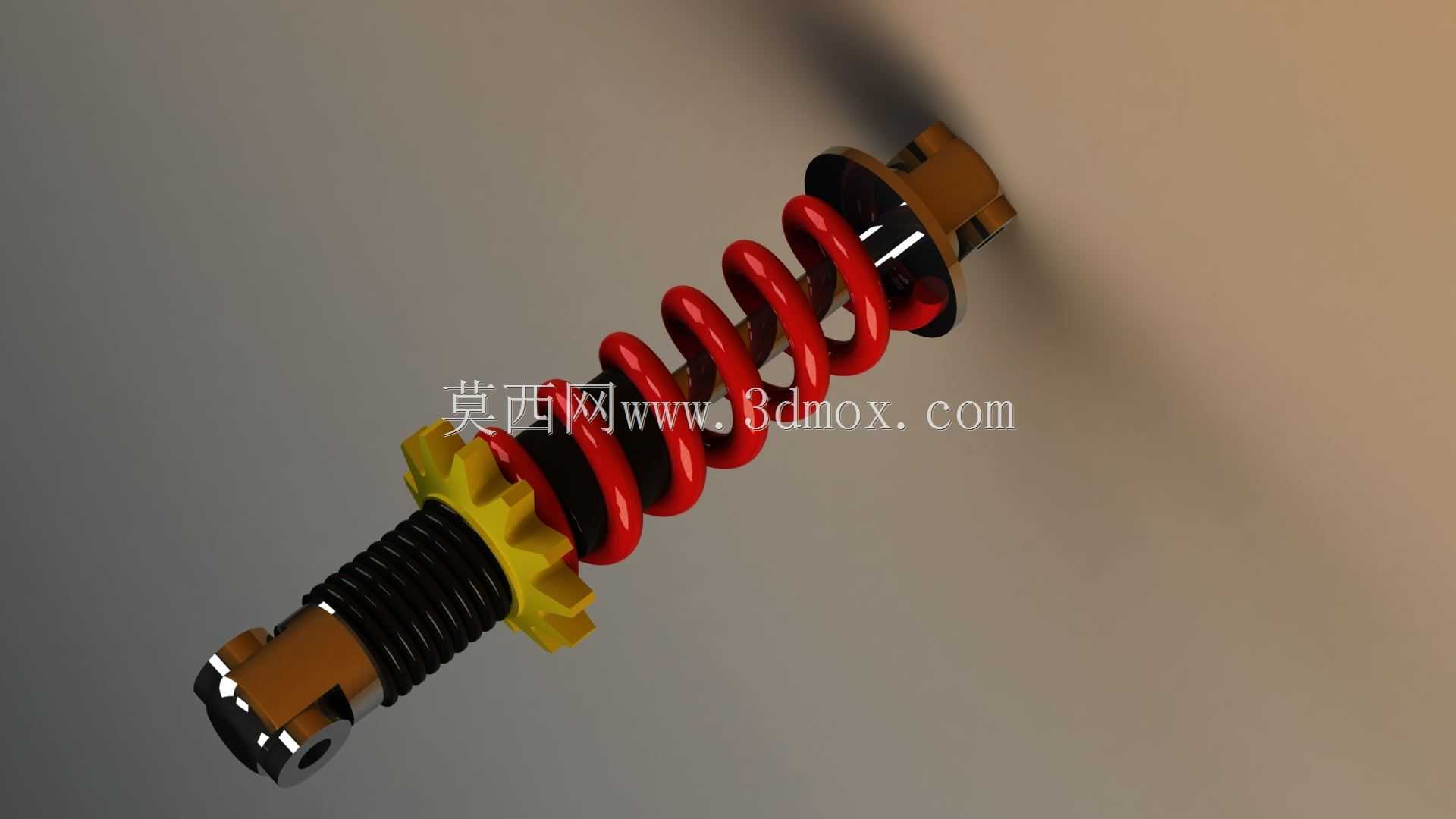

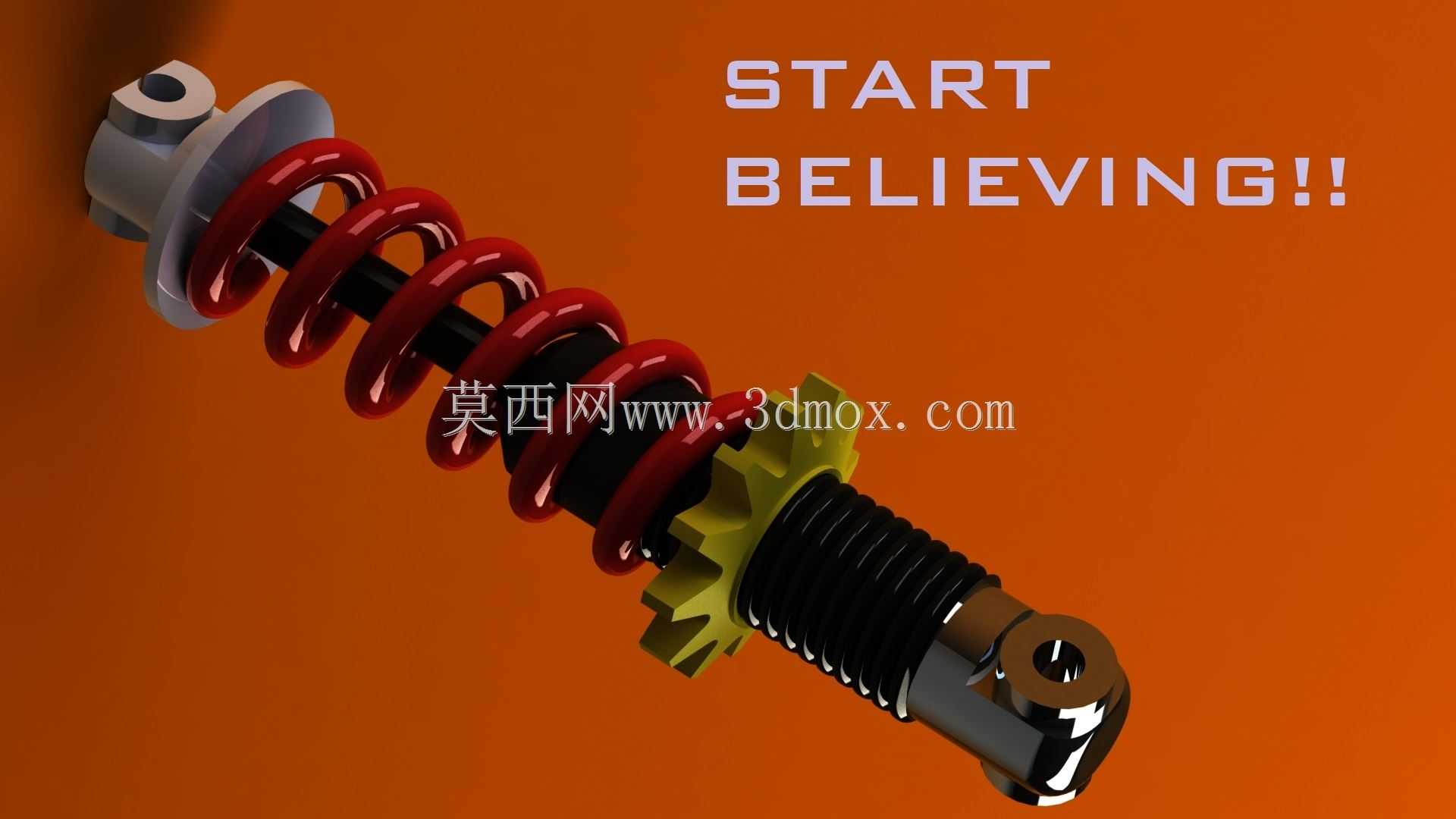

　　这款减震结构主要适配轮毂电机集成式的行走机构，在低速电动代步车、小型无人巡检车、场地作业电动车辆的底盘悬架中应用较多，区别于传统集中式驱动桥的减震布置，这类减震组件需要直接匹配轮边的安装空间，既要承担轮端传递的垂向冲击，还要兼顾轮毂电机周边线束、制动部件的避让需求。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧与阻尼芯同轴布置的方案，上端的吊环安装座用于连接车架侧的安装支架，下端的连接结构直接对接轮边的转向节或者轮毂电机壳体，弹簧选用变节距设计，在应对小幅高频路面颠簸时刚度较低，能过滤细碎振动提升行驶平顺性，遇到大幅冲击载荷时弹簧节距贴合，刚度快速上升，避免悬架击穿，可适配不同载荷工况下的缓冲需求。阻尼芯的活塞阀系做了针对性匹配，

　　针对轮毂电机轮端重量偏大的特点，复原阻尼的调校偏沉稳，避免轮端弹跳导致的电机线束拉扯、轮胎抓地力不足问题。外形尺寸方面，整体安装距控制在适配10-14寸轮毂的轮边空间范围内，上端安装孔的孔径、下端连接耳的跨距都做了标准化设计，可直接匹配多数小型电动轮边驱动平台的安装边界，不需要额外做转接支架。弹簧外侧没有设置额外的防尘罩结构，而是在阻尼芯外露的活塞杆段做了硬质氧化处理，搭配多唇口的防尘密封圈，可阻挡场地作业时的泥沙、灰尘进入阻尼腔，延长部件的维护周期。下端的调节齿圈结构可用于调整弹簧的预紧力，在车辆整备质量出现小幅变化时，不需要更换弹簧就能调整车身高度，适配不同的载重需求。在实际装车验证中，

　　这类减震结构能有效衰减轮毂电机运转时自身产生的高频振动，避免振动直接传递到车架引发驾乘不适，同时在过减速带、坑洼路面时，可将冲击载荷的峰值降低40%以上，保护轮毂电机内部的轴承、绕组部件不受冲击损坏，减少轮边部件的故障概率。设计过程中还考虑了安装便利性，上下连接端都采用了免调整的衬套结构，安装时只需要对准安装孔穿入固定螺栓即可，不需要额外做角度对位，可提升产线的装配效率。
