四旋翼航拍巡检无人机结构设计

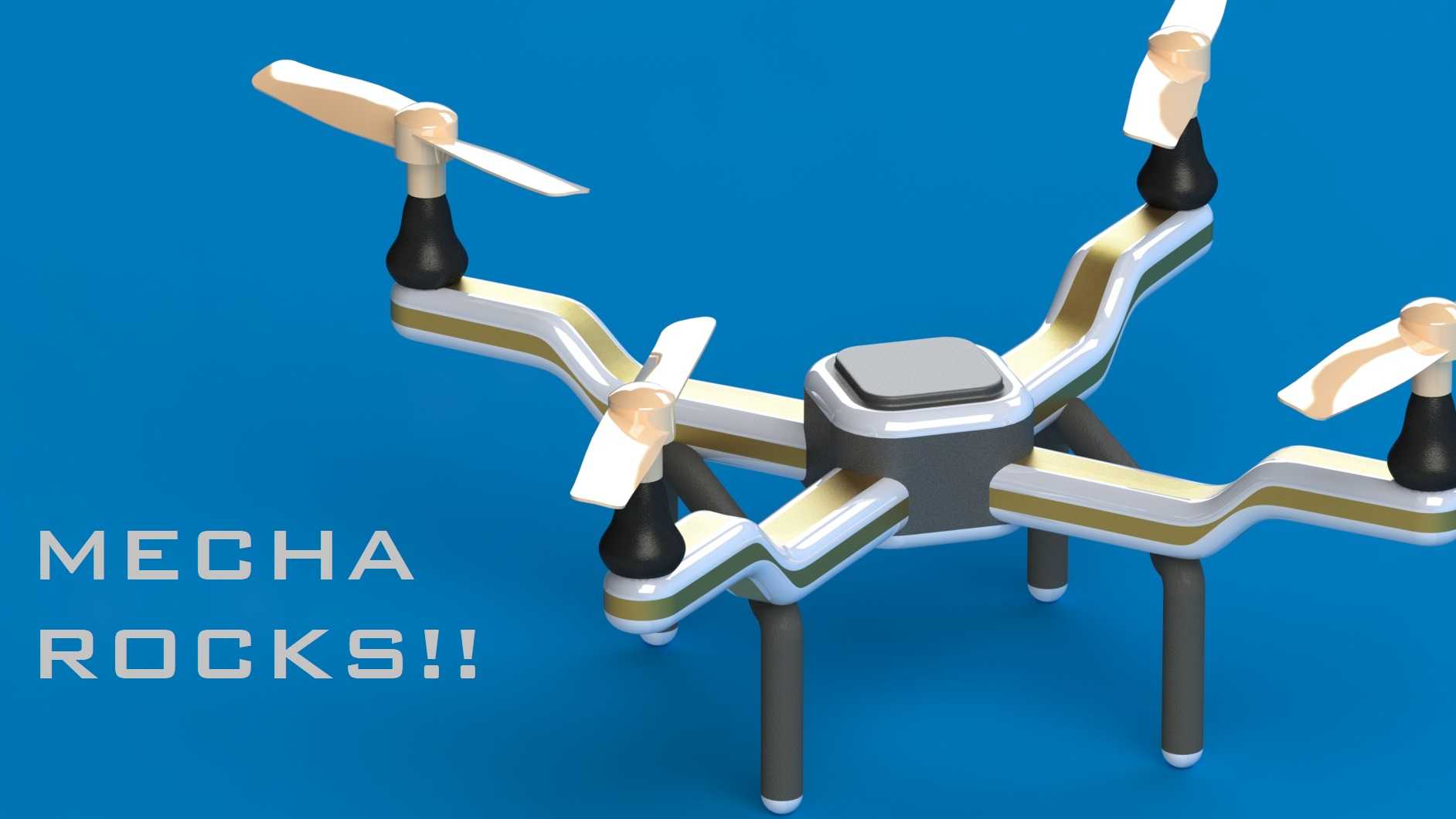

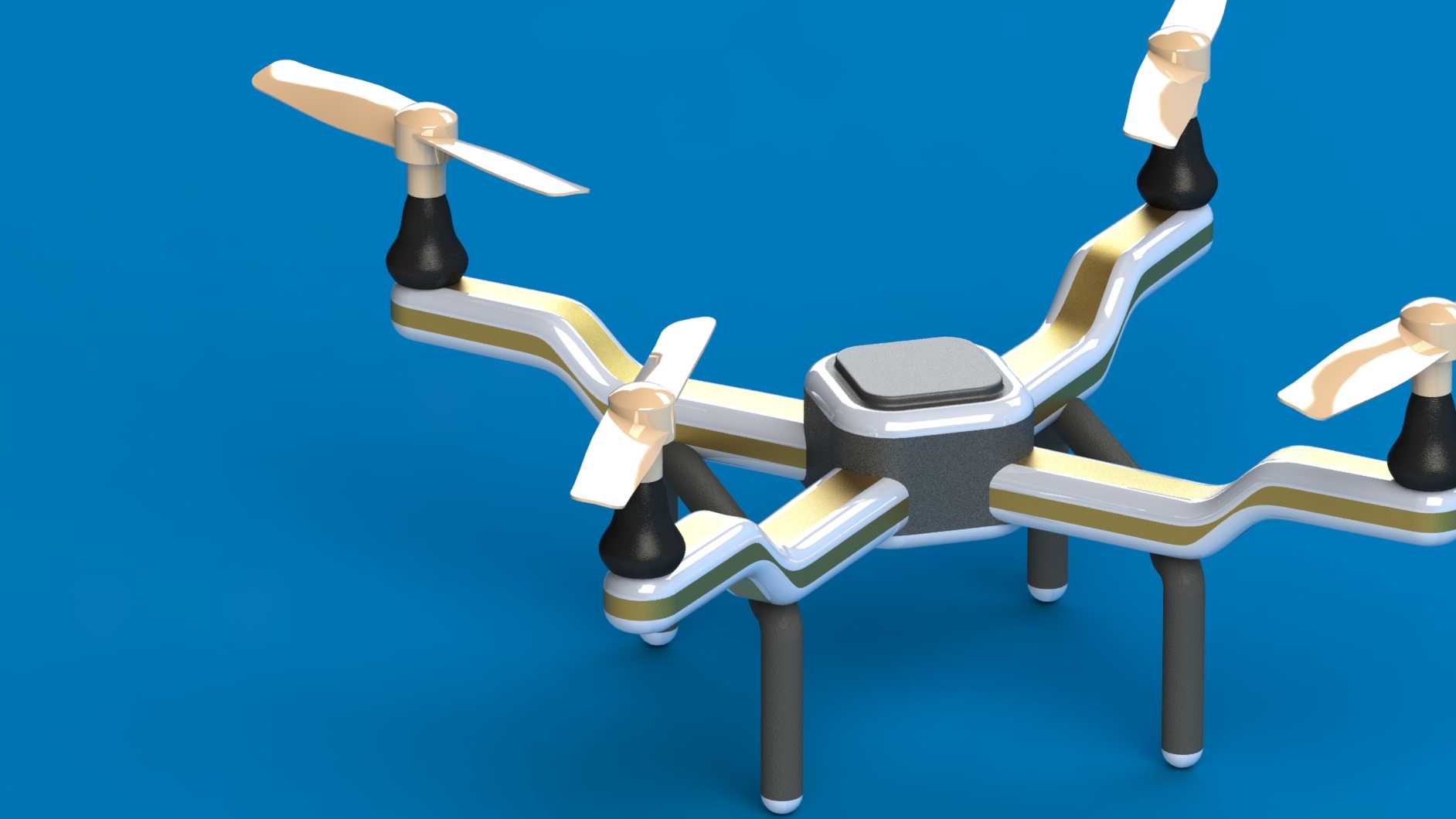

这款四旋翼飞行器的结构设计，首先围绕低空作业的实际需求展开，日常可覆盖电力线路巡检、农林植保航拍、应急场景空中探查、小型活动航拍摄影等多个场景，不同场景下的载荷适配、飞行稳定性是设计阶段优先考量的核心指标。从结构布局来看，采用X型四旋翼排布，机臂采用弯折流线型构型，并非单纯追求外观效果，这种构型能够在旋翼转动时优化下洗气流的流场分布，减少机臂自身对气流的遮挡干扰，提升悬停状态下的姿态稳定性，同时弯折结构能在发生轻度碰撞时吸收部分冲击能量，降低机臂断裂的风险。机臂与中心机身的连接位置做了加厚过渡处理，避免长期飞行振动导致的连接位疲劳开裂，中心舱体采用方正带圆角的构型，内部预留了飞控板、电池、图传模块的安装空间，舱体上盖做了轻微凸起设计，既能够容纳更高容量的电池组，也能避免上盖与内部电子元件发生干涉。起落架采用两根垂直布置的支撑腿，底部做了圆弧收头处理，支撑腿的高度经过核算，能够保证机身下方挂载小型摄像头、植保喷头等载荷时，起降过程不会发生剐蹭，同时支撑腿的间距设置兼顾了起降时的支撑稳定性，不会因为间距过小导致侧翻，也不会因为间距过大增加不必要的结构重量。旋翼动力部分的电机座采用锥形过渡结构，能够将电机运转产生的振动均匀传导至机臂，减少应力集中，螺旋桨采用两叶设计，在保证拉力充足的前提下降低了转动惯量，提升姿态调整的响应速度。设计过程中对整机的安装边界做了明确约束，机臂展开后的最大外径控制在合理范围，能够满足单人携带、车载运输的尺寸要求，中心舱的内部安装位预留了通用安装孔位，可适配市面上主流的飞控、电调型号，无需额外打孔改装。整机的重量分配经过反复调整，电池安装位设置在中心舱最靠近重心的位置，减少飞行过程中电池晃动对整机平衡的影响，机臂内部预留了走线槽，电调与电机的连接线可完全收纳在机臂内部，避免线材外露被气流吹动产生振动，也能减少线材在复杂环境下被剐蹭损坏的概率。针对户外作业的需求，机身结构的边角全部做了圆角处理，没有尖锐突出结构，既能够降低飞行过程中的风阻，也能避免操作人员搬运时被划伤。
