直列四缸内燃机曲柄活塞组结构展示

项目分类:发动机 发布时间:2025-02-16 ID:934467
  • 直列四缸内燃机曲柄活塞组结构展示
  • 直列四缸内燃机曲柄活塞组结构展示
  • 直列四缸内燃机曲柄活塞组结构展示

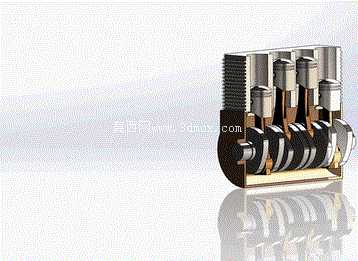

  这套直列四缸动力核心的结构模型,完整还原了往复式内燃机核心做功单元的装配关系,在小型通用动力、乘用车动力、小型工程机械动力单元的结构教学、方案验证阶段都有很高的参考价值。从实际应用场景来看,这类四缸往复式结构是目前1.0L-2.5L排量区间内燃机最主流的布置形式,相比三缸结构运转平顺性更优,相比六缸结构体积控制更灵活,广泛搭载在民用代步车辆、小型农用机械、固定动力发电机组等设备上,作为整套设备的动力输出核心,其结构可靠性直接决定了整机的服役寿命与运转稳定性。

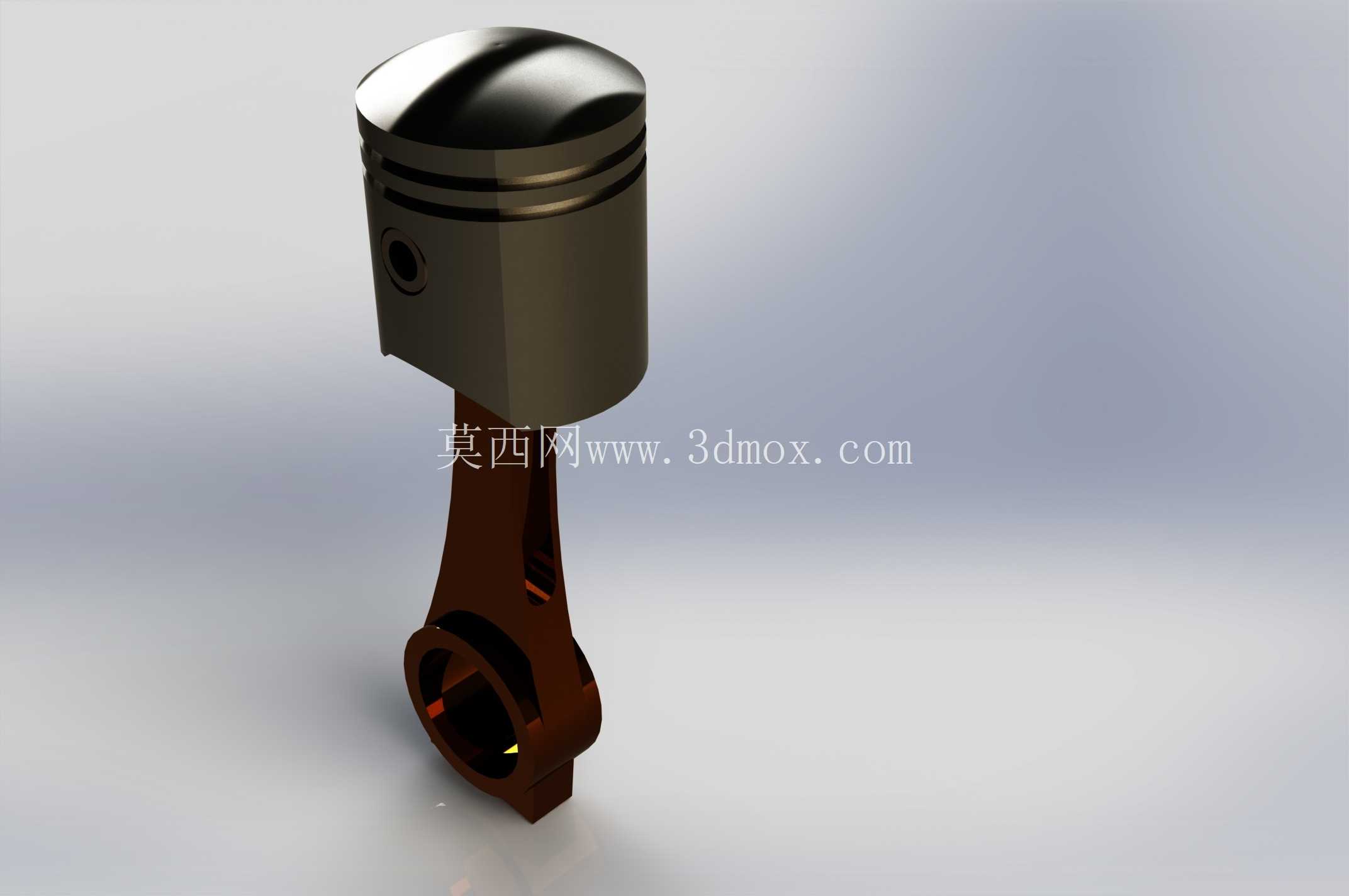

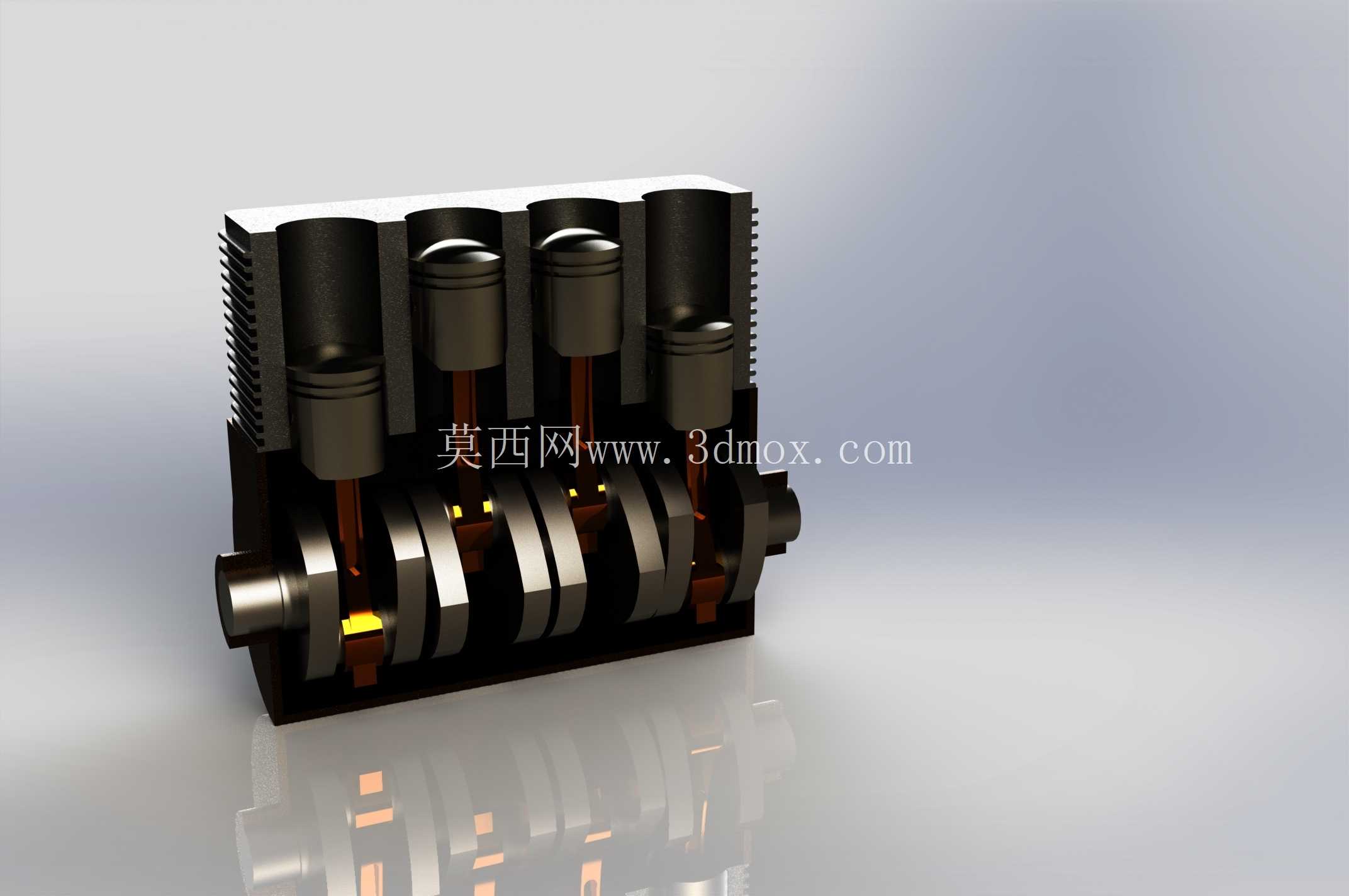

  从功能特性来看,模型完整呈现了活塞、活塞环、连杆、曲轴、缸体支撑段的配合关系:四个活塞沿缸体轴线等距排布,相邻缸做功行程错开180度曲轴转角,能够保证曲轴端输出扭矩的连续性,避免单缸结构动力输出脉冲过大的问题;连杆采用剖分式大头结构与曲轴曲柄销配合,小头通过活塞销与活塞铰接,能够将活塞承受的燃气爆发压力平稳传递给曲轴,将活塞的直线往复运动转换为曲轴的旋转运动,最终向外输出扭矩。缸体部分的散热鳍片结构也做了还原,对应风冷机型的散热需求,能够在运转过程中增大与空气的接触面积,带走缸内燃烧传递到缸壁的多余热量,避免活塞与缸壁因热膨胀出现卡滞故障。

  设计思路上,这套结构优先保证了运动件的动平衡特性:曲轴的四个曲柄销按照1-3-4-2的做功顺序排布,对应的平衡重块与曲柄、活塞连杆组的往复质量做了匹配设计,能够抵消大部分一阶、二阶往复惯性力,降低整机运转时的振动水平;活塞顶部的凹坑结构对应燃烧室的形状设计,能够在压缩行程终了时引导混合气形成合理的涡流,提升燃烧效率;缸筒内壁与活塞裙部的配合间隙按照热态工况预留了合理的膨胀量,保证冷机启动时不会出现敲缸、热机工况下不会出现拉缸故障。

  从安装边界与尺寸逻辑来看,这类直列四缸结构的轴向长度通常控制在300mm-450mm区间,缸心距按照缸径的1.15-1.25倍设计,既能够保证缸筒之间有足够的壁厚承受燃气压力,也不会过度增加整机的宽度尺寸;曲轴的主轴颈直径通常按照缸径的0.6-0.7倍设计,保证足够的抗弯强度,主轴颈与主轴承座的配合间隙控制在0.02mm-0.05mm区间,能够在建立润滑油膜的同时避免轴颈出现过大的径向跳动;连杆大头的宽度需要匹配曲柄销的长度,保证运转过程中不会与曲轴平衡重、缸体侧壁出现运动干涉,活塞在上止点位置时,活塞顶部与缸盖底面的压缩余隙控制在0.8mm-1.2mm区间,既保证足够的压缩比,也避免气门开启时与活塞发生碰撞。

  在实际建模过程中,这类结构需要重点验证运动件的干涉情况:曲轴旋转全行程内,连杆摆动角度不能超过设计上限,避免连杆小头与活塞销座出现侧向卡滞;活塞环的开口间隙按照缸径的千分之三到千分之五设置,保证热态下环口不会顶死造成拉缸;曲轴的轴向定位通常设置在中间主轴颈位置,预留0.1mm-0.3mm的轴向间隙,补偿曲轴受热后的轴向伸长量,避免运转过程中出现轴向窜动异响。这套模型完整还原了各部件的装配层级,能够直接用于结构原理演示、装配工艺模拟,也可以作为同类型动力单元设计的参考基准,帮助设计人员快速梳理核心部件的尺寸链关系,减少前期方案验证的重复建模工作量。
