汽车悬架用螺旋弹簧式减震构件结构设计

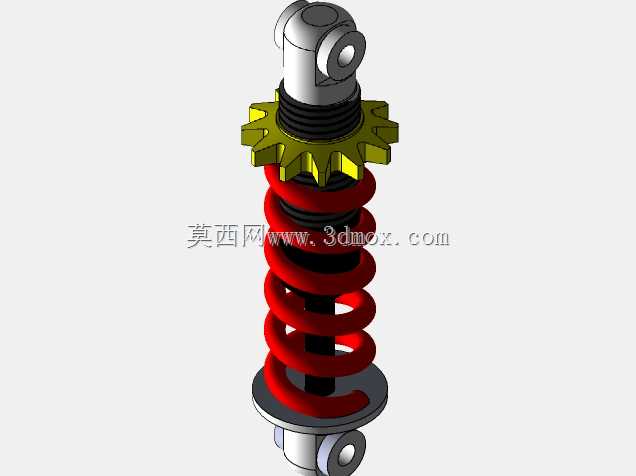

　　该减震构件主要应用于乘用车辆底盘悬架系统，是连接车轮轮边与车架承载结构的核心缓冲传力部件，日常行驶过程中，车轮受路面凹凸冲击产生的垂向振动会先传递至减震器下安装端，通过内部阻尼结构与外部螺旋弹簧的协同作用，将高频振动能量逐步耗散，避免振动直接传递至车身引发驾乘不适，同时能在车辆紧急制动、高速过弯工况下抑制车身俯仰与侧倾趋势，持续保证轮胎与路面的有效接触面积，为车辆提供稳定的抓地性能，避免制动距离变长、转向侧滑等安全隐患。从结构设计逻辑来看，该构件采用阻尼芯与螺旋弹簧同轴集成的布局，上端采用吊耳式铰接结构，可适配悬架摆臂的多自由度摆动需求，避免运动过程中出现卡滞、附加弯矩损坏阻尼芯密封结构的问题；下端采用平面托盘加铰接孔的设计，

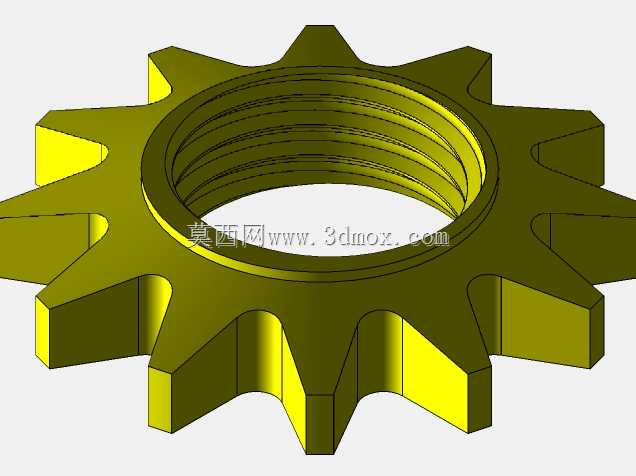

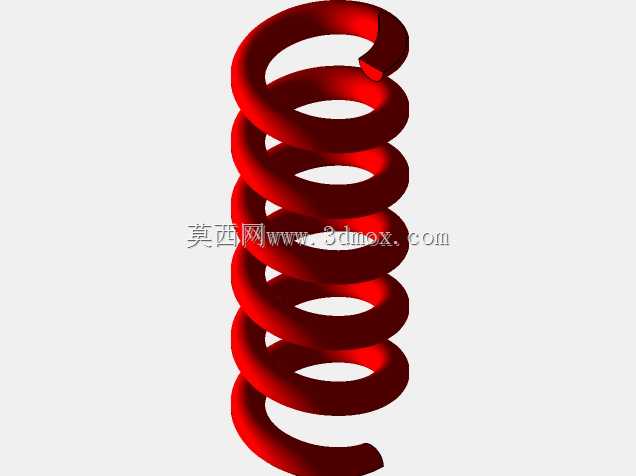

　　既能够为螺旋弹簧提供稳定的承载支撑面，也可通过铰接结构适配轮边跳动时的角度变化。外部螺旋弹簧选用等节距圆柱螺旋结构，弹簧中径、簧丝直径经过匹配调校，兼顾空载状态下的支撑刚度与满载冲击下的变形余量，弹簧上端设置的星形限位挡片，一方面可限制弹簧在大冲击行程下的径向窜动，避免弹簧与阻尼芯外壁发生摩擦损耗，另一方面可作为缓冲块的安装基座，在悬架达到极限压缩行程时提供二级缓冲，避免金属结构硬碰撞产生异响与结构损坏。设计过程中需要严格控制整体安装长度、上下铰接孔的中心距与孔径参数，确保与悬架摆臂、轮边轮毂电机的安装边界完全匹配，避免装车后出现运动干涉；阻尼芯的外露活塞杆部分设置有防尘护套结构，可阻挡行驶过程中泥水、沙尘侵入密封件，

　　延长构件的使用寿命；弹簧上下端的支撑托盘均设置有定位卡槽，可固定弹簧的周向位置，避免长期交变载荷下弹簧出现旋转位移。该结构的建模过程中，需要重点校核弹簧压缩至极限行程时的各圈间隙，避免并圈冲击；同时要验证上下铰接点在悬架全跳动行程内的运动轨迹，确保减震器的摆动角度处于允许的工作范围内，不会对周边的制动管路、线束造成挤压磨损。
